Joint en T
5
Autocollant
d'avertissement
Autocollant
d'avertissement
Joint en T
Porte de
l'enceinte
le premier ressort
porte de l'enceinte
5.1
5.2
le premier anneau en V
le premier
trou
5.
le trou du premier ressort
Joint en T
côté gauche
5
18

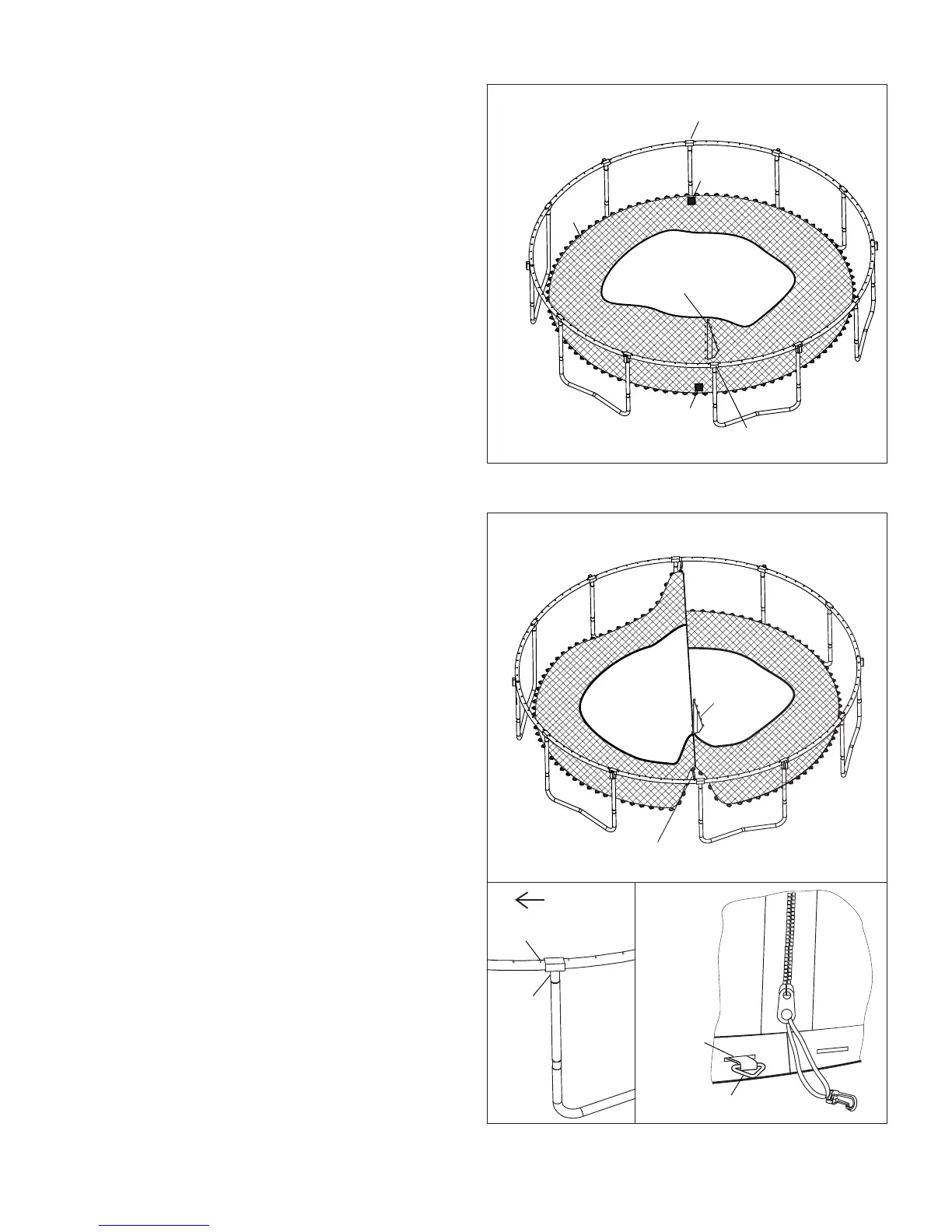

Si le filet de l'enceinte et la toile de la trampoline sont
déjà installés, suivez les étapes ci-dessous pour
assembler la toile de la trampoline sur l'armature.
Inspectez la jonction de la toile de la trampoline et du
filet de l'enceinte en vous assurant que les anneaux en
V sont passés à travers les trous correspondant sur le
filet.
Placez la toile de la trampoline (5) sur un sol dégagé à
l'intérieur de l'armature. Ajustez ensuite
l'emplacement des deux autocollants d'avertissement
pour aligner les deux joints en T dans des directions
opposées comme illustré.
Fixez le premier anneau en V avec un ressort dans au
premier trou de ressort sur la gauche du joint en T,
puis attachez l'anneau en V du côté opposé au premier
trou de ressort sur la gauche du joint en T.
REMARQUE : Comptez exactement la quantité
d'anneaux en V et de trous de ressort sur le dessus de
l'armature en vous assurant que chacun d'entre eux est
aligné au bon endroit.
REMARQUE : Assurez-vous que la porte de
l'enceinte est alignée sur le joint en T. Omettre de
faire ceci entraînera un écart dans l'alignement.
Reportez-vous à l'image ci-dessous.
