2.2 Accu's
Het inbouw- en kabelschema van de accu's vindt u in het bij het product meegeleverd pakket (behalve rack
3U en rack F3U versies).
De sonde van de accutemperatuur moet zo dicht mogelijk bij de accu worden geïnstalleerd.
3 Aansluitingen

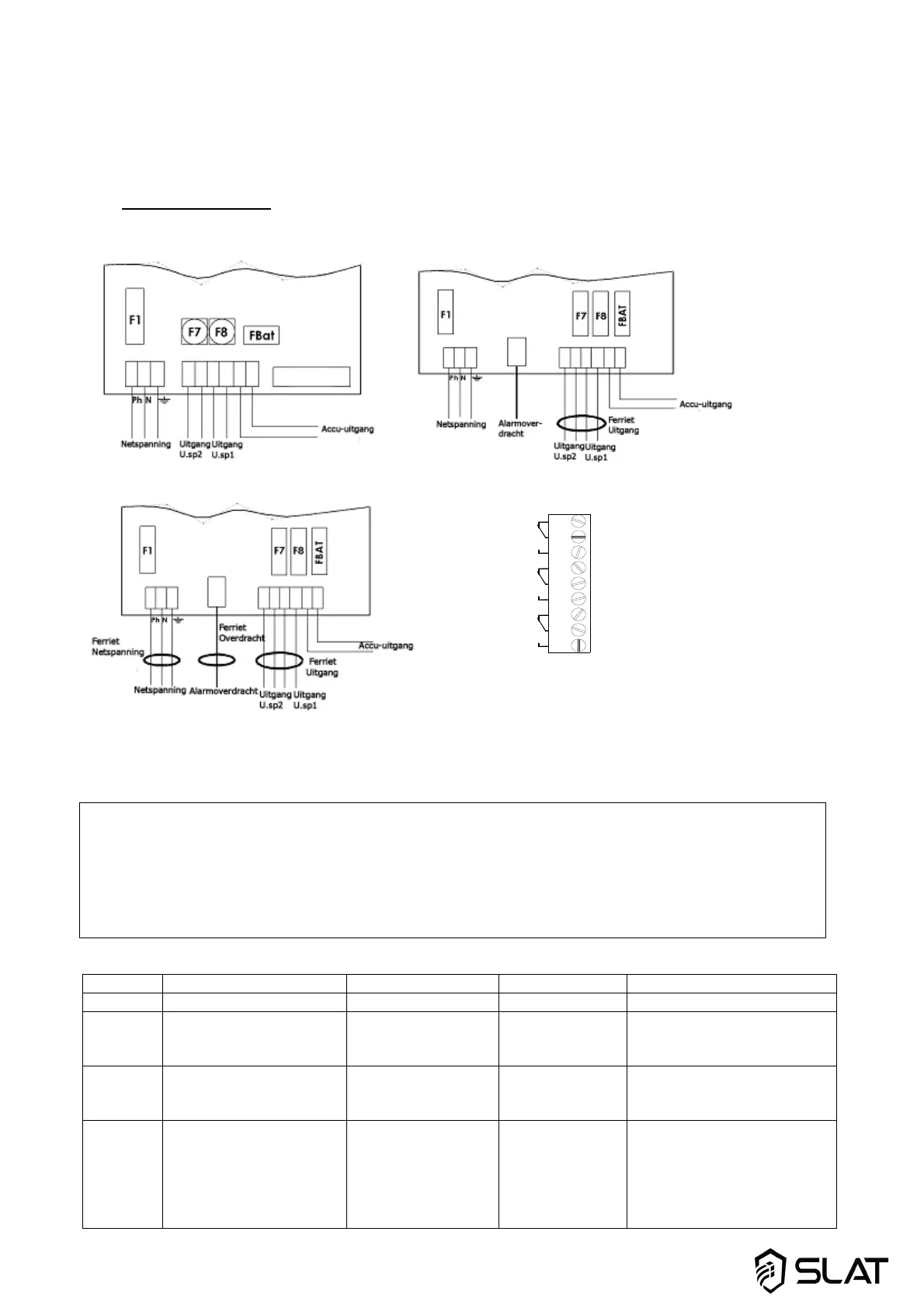

3.1 Aansluitschema
Kabels 50-75W Kabels 100-300W
Kabels 400- 600W Kabels alarmoverdracht
* Met de bij de producten meegeleverde klemband bevestigt u het netsnoer op de klemmenstrook voor de
netspanning.
Let op:
 Maak gebruik van de hiervoor bestemde openingen in de kast. Maak geen extra openingen omdat
dit storing zou kunnen veroorzaken in het apparaat en omdat de garantie hierdoor vervalt.
Behalve locaties op C38 en C85.
 Voor het aansluiten van batterijen op F3U/3U-rekken zijn kabels met een lengte van minder dan
3m nodig.
Tabel voor het gebruiken van de ferrietkernen
C24-C48 C38-C85 Rack F3U Rack 3U - C180
50-75W Geen Geen Geen -
100-
150W
te monteren UITGANG
FERRIETKERN
voorgemonteerde
UITGANG
FERRIETKERN
te monteren
UITGANG
FERRIETKERN
-
200-
300W
te monteren UITGANG
FERRIETKERN
voorgemonteerde
UITGANG
FERRIETKERN
- voorgemonteerde UITGANG
FERRIETKERN
400-
600W
FERRIETKERN
NETSPANNING +
OVERDACHTEN
FERRIETKERN +
te monteren UITGANG
FERRIETKERN
- - FILTER/FERRIETKERN
NETSPANNING +
OVERDACHTEN
FERRIETKERN +
voorgemonteerde UITGANG
FERRIETKERN
1
2
3
4
5
6
7
8
9
NO
NC
NO
NC
NO
NC
NC : Normally Closed
NO : Normally Opened
Netspanning
Accu
Uitgang
