46
2.2 Baterías
En el kit que se suministra con el producto, encontrará el plano de integración y de cableado de las
baterías (excepto rack 3U y rack F3U).
La sonda de la temperatura de la batería tiene que situarse lo más cerca posible de la misma.
3 Conexión

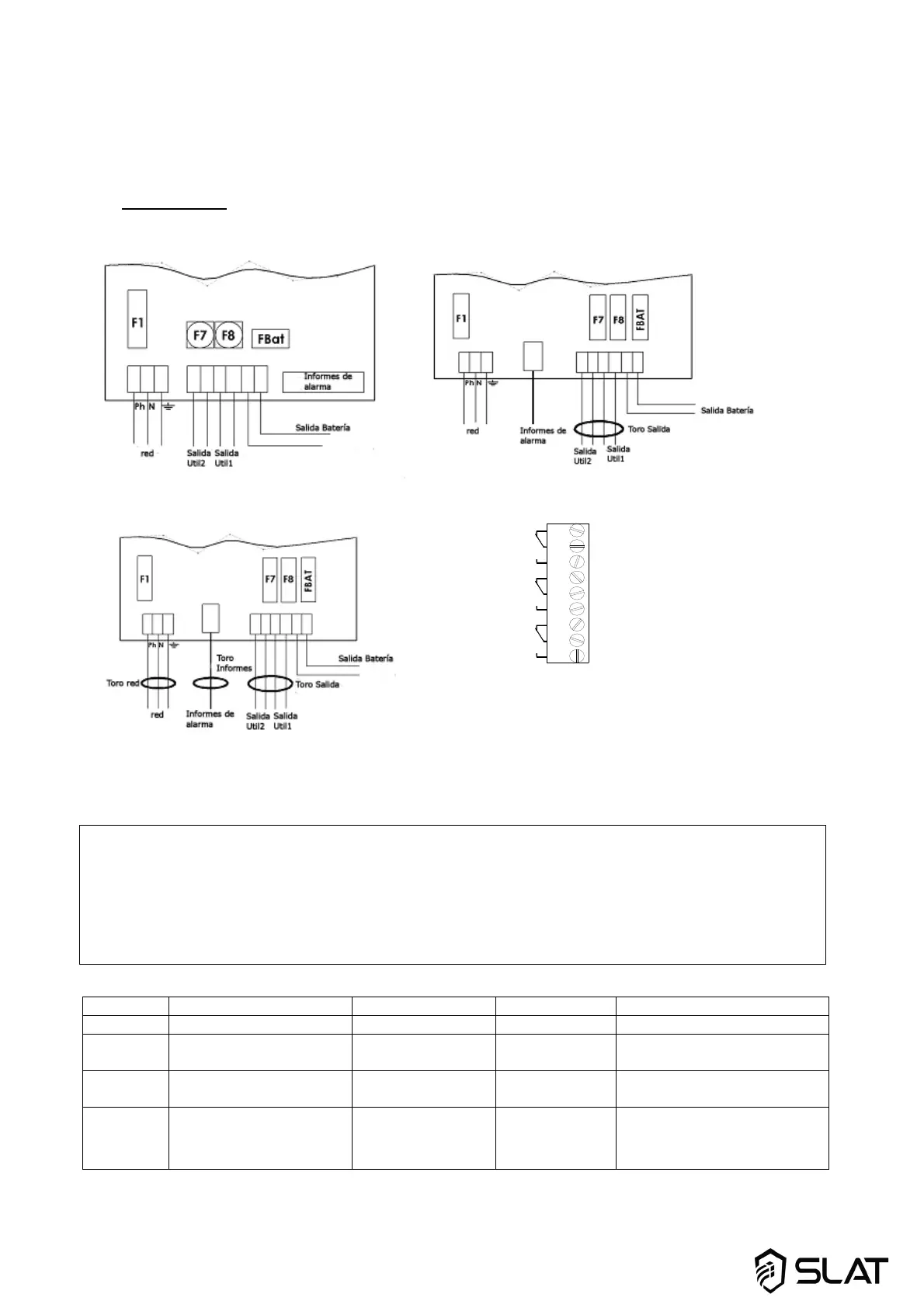

3.1 Esquema de conexiones
Cableado 50-75 W Cableado 100-300 W
Cableado 400-600 W Cableado informe de alarma
* La abrazadera suministrada con todos los productos permite sujetar el cable de alimentación general a
nivel del bornero correspondiente.
Atención:
 Deben utilizarse los orificios previstos en las cajas. No deben realizarse orificios nuevos, puesto
que podría provocar un funcionamiento anómalo del aparato y quedaría anulada la garantía,
excepto ubicaciones para los C38 y C85.
 La conexión de las baterías en los racks F3U/3U requiere el uso de cables con una longitud
inferior a 3m.
Tabla de uso de los toros
C24-C48 C38-C85 Rack F3U Rack 3U -C180
50-75 W Nin
g
uno Nin
g
uno Nin
g
uno -
100-
150 W
TORO SALIDA a instalar TORO SALIDA
preinstalado
TORO SALIDA
a instalar
-
200-
300 W
TORO SALIDA a instalar TORO SALIDA
preinstalado
- TORO SALIDA preinstalado
400-
600 W
TORO RED + TORO
NOTIFICACIONES +
TORO SALIDA a instalar
- - FILTRO/TORO RED +
TORO NOTIFICACIONES +
TORO SALIDA preinstalados
1
2
3
4
5
6
7
8
9
NO
NC
NO
NC
NO
NC
Bateria
Salida
NC : Normally Closed
NO : Normally Opened
Red
