47

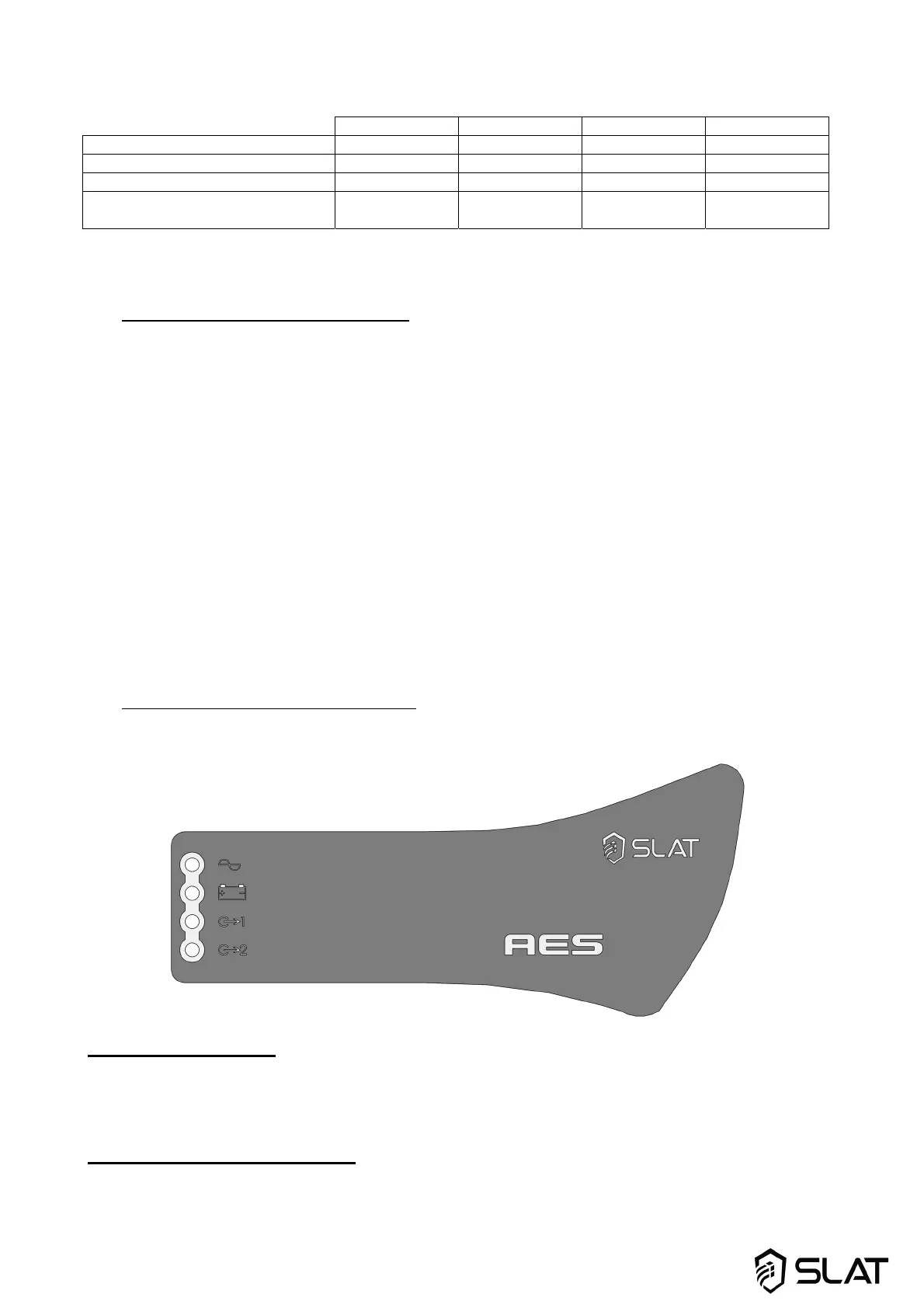

3.2 Secciones máximas de las conexiones
50-75
W
100-150
W
200-300
W
400-600
W
Red 2,5 mm² 2,5 mm² 2,5 mm² 2,5 mm²
Baterías 2,5 mm² 6 mm² 6 mm² 10 mm²
A
limentación
(
2 salidas
)
2,5 mm² 6 mm² 6 mm² 10 mm²
Notificación de alarmas
(
desmontable
)
1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm²
4 Puesta en funcionamiento
Abrir el fusible de la batería o, para las tarjetas de 50 a 150 W equipadas con fusible de rearme
automático, conectar los cables de la batería al bornero, pero sin conectar los bornes de la batería.
Después de realizar las conexiones eléctricas (red, alimentaciones y baterías).
1. Cerrar el disyuntor de entrada.
2. Comprobar la tensión de salida de alimentación. El LED de la placa base se pone rojo.
3. Cerrar el fusible de la batería o conectar los bornes de la batería para las tarjetas de 50 a 150 W.
4. En la placa base, comprobar el piloto que indica si el funcionamiento es correcto:
o Todo correcto: verde,
o Fallo red: naranja,
o Fallo en batería o cargador, o ausencia de alimentación: rojo (este fallo tiene
prioridad respecto al fallo de red).
5. Conectar el hilo de tierra y el cable plano (si existe).
6. Cerrar la tapa.
El aparato está en estado de funcionamiento cuando se encienden los 2 LED verdes
correspondientes a las salidas de alimentación.
5 Funcionamiento de la AES
5.1 Alarmas
Fallo red (fuente normal): Se indica localmente mediante un LED amarillo y, a distancia, mediante un
contacto seco NC/NO (seguridad positiva) con temporización.
Si no hay suministro eléctrico o es < 195 V.
Si el fusible de red está FS o ausente.
Si el producto está FS.
Fallo batería (fuente de seguridad): Se indica localmente mediante un LED amarillo y, a distancia,
mediante un contacto seco NC/NO (seguridad positiva).
