SLAT AES - Page 6

6
2.2 Batteries
Vous trouverez le plan d’intégration et de câblage des batteries dans le kit fourni avec le produit (sauf racks
3U et F3U).
La sonde de température batterie doit être placée au plus près de la batterie.
3 Raccordement

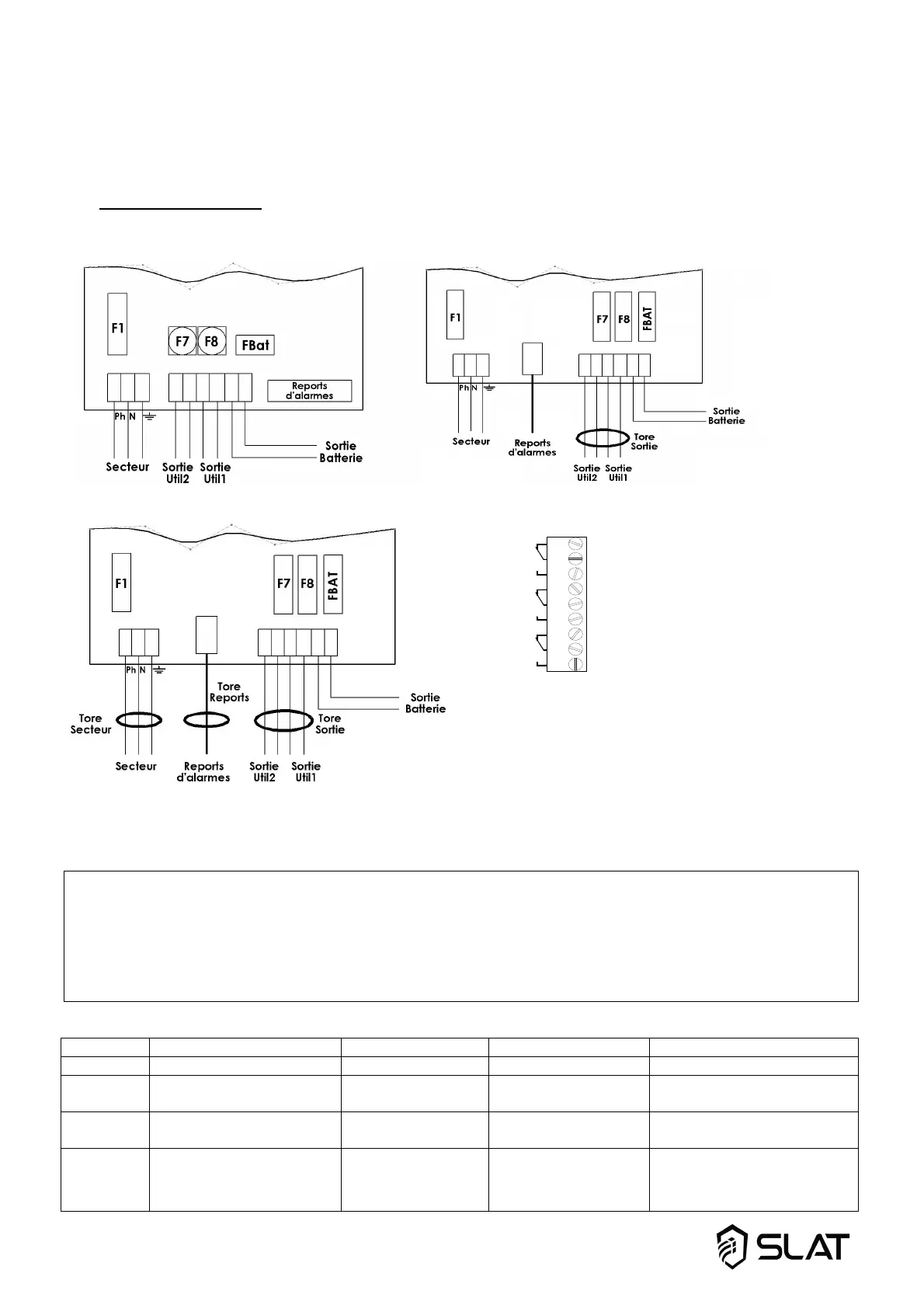

3.1 Plan de raccordement
Cablage 50-75W Cablage 100-300W
Câblage 400- 600W Câblage reports d’alarmes
* Le collier fourni avec tous les produits permet la fixation du câble secteur au niveau du bornier secteur.
Attention :
 Les ouvertures prévues dans les coffrets doivent être utilisées. Ne pas créer d’ouvertures
supplémentaires sous peine de dysfonctionnement de l’appareil et de non reprise sous garantie, sauf
emplacements prévus sur C38 et C85.
 Le raccordement des batteries sur les racks F3U/3U nécessite l’utilisation de câbles d’une longueur
inférieure à 3m.
Tableau d’utilisation des tores
C24-C48 C38-C85 Rack F3U Rack 3U - C180
50-75W
A
ucun
A
ucun
A
ucun -
100-150W TORE SORTIE à monter TORE SORTIE
pré-monté
TORE SORTIE à
monter
-
200-300W TORE SORTIE à monter TORE SORTIE
pré-monté
- TORE SORTIE pré-monté
400-600W TORE SECTEUR +
TORE REPORTS +
TORE SORTIE à monter
- - FILTRE/TORE SECTEUR +
TORE REPORTS +
TORE SORTIE pré-montés
NC
NO
NC
NO
NC
NO
1
2
3
4
5
6
7
8
9
Secteur
Batterie
Sortie
NC : Normally Closed
NO : Normally Opened
