7

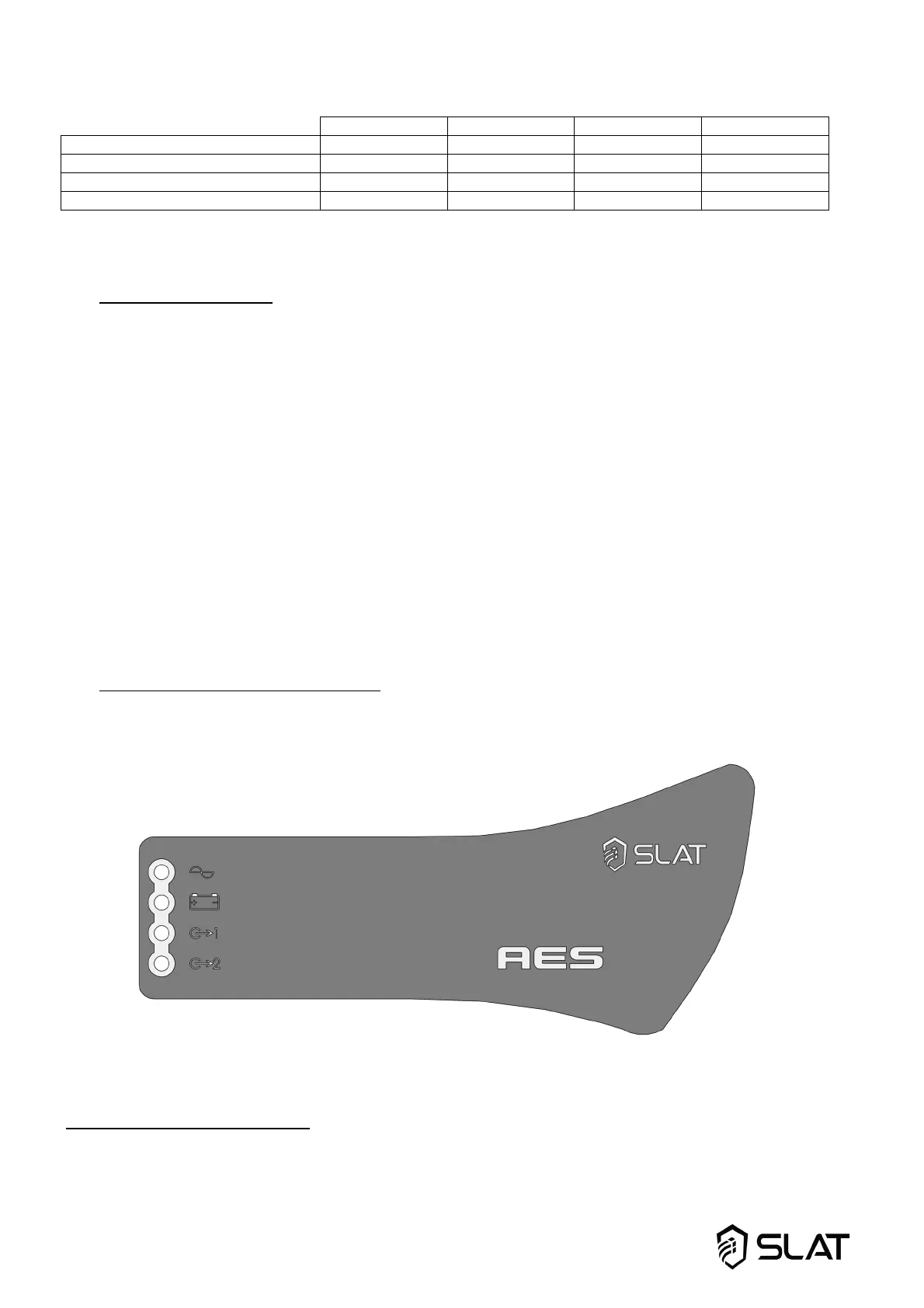

3.2 Sections maximum de raccordement
50- 75
W
100-150
W
200-300
W
400-600
W
Secteur 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm²
Batteries 2.5 mm² 6 mm² 6 mm² 10 mm²
Utilisation
(
2 sorties
)
2.5 mm² 6 mm² 6 mm² 10 mm²
Reports d’alarme
(
débrochable
)
1.5 mm² 1.5 mm² 1.5 mm² 1.5 mm²
4 Mise en service
Ouvrir le fusible batterie ou pour les cartes de 50 à 150W équipées du fusible à réarmement automatique :
raccorder les fils batterie sur le bornier mais ne pas raccorder les bornes de la batterie.
Après avoir effectué les raccordements électriques (secteur, utilisations et batteries).
1. Fermer le disjoncteur secteur en amont.
2. Vérifier la tension de sortie utilisation. La LED de la carte mère devient rouge.
3. Fermer le fusible batterie ou raccorder les bornes de la batterie pour les cartes de 50 à 150W.
4. Vérifier le voyant de bon fonctionnement sur la carte mère :
o tout ok : vert,
o défaut secteur : orange,
o défaut batterie ou chargeur ou absence utilisation : rouge (ce défaut est prioritaire par
rapport au défaut secteur).
5. Raccorder le fil de terre et la nappe (si équipé).
6. Fermer le capot .
Votre appareil est en état de marche lorsque les 2 LED vertes correspondant aux sorties utilisation
sont allumées.
5 Fonctionnement de lAES
5.1 Alarmes
Défaut secteur (source normale) : signalé en local par une LED jaune et à distance par un contact sec RTC
(sécurité positive) avec temporisation
Si le secteur est absent ou <195V.
Si le fusible secteur est HS ou absent.
Si le produit est HS
