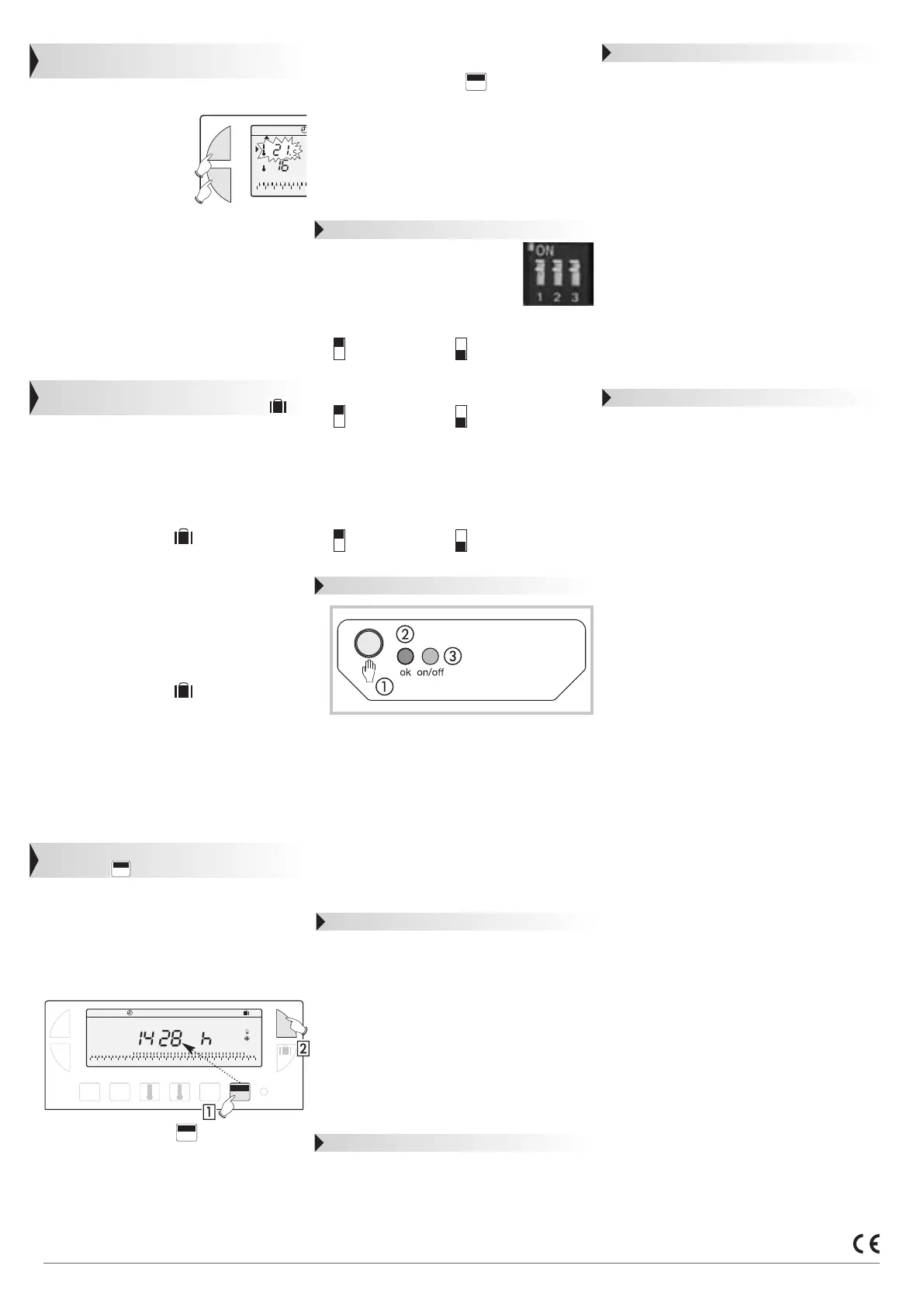

SlimLine RF - Page 11

11
Vorübergehende Änderung der
Temperatur
In dem automatischen Betriebsmodus, können Sie
über diese sehr praktische Funktion die Umgebungs-
temperatur zeitweilig ändern.
• Um die Temperatur zu
erhöhen, drücken Sie
(gegebenenfalls mehrfach)
die Taste +.
• Um die Temperatur zu
senken, drücken Sie
(gegebenenfalls mehrfach) die Taste -.
Die Anzeige des aktuellen Sollwertes der Temperatur
(Absenk- oder Komforttemperatur) beginnt zu
blinken. Diese Änderung wird mit dem nächsten
programmierten Temperaturwechsel aufgehoben.
Um zum ursprünglichen Programm zurückzukehren,
ist die Taste MODE zu drücken, bis der Zeiger ▲
unter Auto steht.
Das Ende der zeitweiligen Änderung der Temperatur
wird dadurch gekennzeichnet, dass die Anzeige des
aktuellen Sollwertes der Temperatur (Absenk- oder
Komforttemperatur) aufhört zu blinken.
Urlaubsbetriebsmodus
(bei längerer Abwesenheit)
In diesem Betriebsmodus wird Ihre Wohnung während
einer längeren Abwesenheit gegen Frost geschützt,
indem hier eine einstellbare Mindesttemperatur
aufrechterhalten wird. Sie können die Dauer Ihrer
Abwesenheit programmieren, um für ihre Rückkehr
einen Temperaturanstieg in Ihrer Wohnung vorzusehen.
2 Möglichkeiten für die Frostschutzschaltung
Permanenter Frostschutz (Zwangsbetrieb)
• Drücken Sie die Taste Wochentag 0I blinkt.
• Drücken Sie einmal die Taste -, Anzeige FORC
(Zwangsbetrieb) blinkt.
• Bestätigen Sie die Einstellung mit der Taste OK.
•
Jetzt den während Ihrer Abwesenheit gewünschten
Temperaturlevel mit Hilfe der Tasten +/- eingeben.
• Bestätigen Sie die Einstellung mit der Taste OK.
Um in Auto Betriebsmodus zurückzukehren und
um abzubrechen, drücken Sie die Taste MODE.
Frostschutzbetrieb über mehrere Tage
• Drücken Sie die Taste Wochentag 0I blinkt.
• Stellen Sie mit den tasten +/-, die Anzahl der
Tage ihrer Abwesenheit ein (1 bis 99 Tage). Der
laufende Tage gilt dabei als 1.
• Bestätigen Sie die Einstellung mit der Taste OK.
•
Jetzt den während Ihrer Abwesenheit gewünschten
Temperaturlevel mit Hilfe der Tasten +/- eingeben.
• Bestätigen Sie die Einstellung mit der Taste OK.
Um in Auto Betriebsmodus zurückzukehren und
um abzubrechen, drücken Sie die Taste MODE
Hinweis für die Wartung Ihrer
Anlage
Diese Betriebsmodus bietet diese Möglichkeiten:
• Sie an die Durchführung einer periodischen
Wartung zu erinnern (Filterwechsel an der
Klimaanlage, Reinigung eines Gerätes usw.).
•
Ihren Verbrauch für die Heizung bzw. Klimatisierung
von einem Jahr zum anderen zu vergleichen (durch
das Zählen der tatsächlichen Betriebsstunden).
Zählen der Betriebsstunden
 Nachdem Sie die Taste gedrückt haben, wird
Ihnen auf dem Display die Anzahl der Betriebsstunden
seit dem Einsetzen der Batterien angezeigt, d.h. die
Anzahl der Stunden, in denen Ihr Brenner, Ihre
Klimaanlage, Ihr Heizlüfter oderein anderes Gerät, das
Sie angeschlossen haben, eingeschaltet war. (der Taste
+ oder - wird derZähler auf Null gesetzt).
 Drücken Sie die Taste MODE um in die Auto
Betriebsweise zurückzukehren.
0000
h
Auto Manu
¡c
+
-
012345
¡c
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Auto Manu 1234567
+
-
OK
PROG
P1-P4
DAYS
1-7
MODE
0000
h
Res
timer
0000
h
Programmierung des Wartungsintervalls
für ihre Anlage
 Drücken Sie die Taste .
 Stellen Sie mit den Tasten +/- die Anzahl der
Betriebsstunden ein, nach denen Sie hingewiesen
werden möchten.
 Bestätigen Sie die Einstellung mit der Taste OK;
Das Rückwärtszählen beginnt. Am Ende des
Zählvorgangs werden sie durch die Anzeige des
Zeichens timer hingewiesen.
Mögliche Einstellungen
An der Rückseite Ihres nicht auf-
gesetzten Vorteils können Sie
unterschiedliche Einstellungen
vornehmen:
1- Anlagestypsauswahl
Heizung Klimaanlage
2- Regelungstypsauswahl
Ein/Aus Zeitproportional
Der Zeitproportionale Modus ist für Fussboden-
heizungen empfohlen.
3- Blockierschutzfunktion für die
Umwälzpumpe (Einschalten der Pumpe
für 1 Minute nach jeweils 24 Stunden)
Blockierschutz Blockierschutz
Aus Ein
Verknüpfung
Um ein Sender mit einem Empfänger zu verknüpfen:
• Taste

des Empfängers 3 Sekunden drücken.
• Die Kontrolleuchte OK
 blinkt, Taste

loschen. Sie sind jetzt im Konfigurationsmodus.
• Die Taste RESET des Uhrenthermostat,
3 Sekunden lang, drückten.
• Kontrolleuchte OK
 hört auf zu blinken
nachungefähr 5 Sekunden.
Die Verknüpfung zwischen Sender und Empfänger
ist jetzt erstellt.
Zurücksetzen
Löschen sämtlicher Sender-/Empfänger Verknüpfungen:
• Taste

des Empfängers mindestens 10
Sekunden lang drücken.
• Kontrolleuchte OK
 blinkt erst langsam,
dann schnell.
• Erneut 3 Sekunden lang die Taste

des
Empfängers drücken.
• Kontrolleuchte OK
 hört auf zu blinken
,sämtliche Verknüpfungensind gelöscht.
Der Empfänger kehrt in den automatischen
Betriebsmodus zurück.
Zwangsbetrieb
Das Gerät kann im Handbetrieb gesteuert werden:
• Drücken Sie kurz die Taste
 des Empfängers
(Duck < 3 Sek.).
Jeder kurze Druck kehrt den Ausgangszustand um.
Hinweis : die Funksteuerung behält immer den
Vorrang auf der Handbedienung.
0000
h
Was tun wenn?
• Die Heizung schaltet sich nicht ein:
- der Empfänger steht nicht unter Spannung
(Kontrolleuchte OK

leuchtet nicht).
Sicherung und Leistungsschutzschalter über-
prüfen.
•
Der Empfänger befindet sich nicht in
Senderreichweite:
- gehen Sie nahe genug an den Empfänger heran.
• Der Empfänger erkennt nicht den
Kode vom Sender:
- den Empfänger neu kodifizieren.
• Die Anwendung schaltet sich nicht ein
oder schaltet sich nicht aus:
- der Sender oder der Empfänger durch
Störsignale gestört (CB-Funk, Fernsehbildschirm,
Handy-Signalverstärker usw.): versuchen Sie die
Quelle der Störsignale in grösserer Entfernung
aufzustellen.
Sollte das Problem anhalten, wenden Sie sich an
Ihren Elektriker.
Technische Daten
Sender
Einstellbereich für die Normaltemperatur:
+5°C bis +30°C
Einstellbereich für die Absenktemperatur:
+5°C bis +30°C
Einstellbereich für die Frostschutztemperatur:
+5°C bis +30°C
Anzeigebereich für die Raumtemperatur:
0°C bis +40°C
Statische Schaltdifferenz: < 0.3°C
Stromversorgung: 2 Batterien typ LR6
(Produkt inklusive Funkübertragung)
Durchschnittliche Reichweite: 75 m.zwischen
Sender und Empfänger im Freifeld
Übertragung über 3 Stockwerke im Wohnbereich
Sendefrequenz: 433.92 MHz
Duty cycle: 10%
IP: 30
Betriebstemperatur: 0°C bis +40°C
Lagertemperatur: -20°C bis +70°C
Luftfeuchtigkeit: 95% bis 40°C
Verschmutzungstufe: normal
Abmessungen: 115 x 82 x 34 mm
Normen: EN 301-489-3
Emfänger
Versorgungsspannung: 230 V +10 % bis -15 %
Mindestlast: 12 V 100 mA
Ausgang: 1 Wechselkontakt, spannungsfrei
Schaltleistung: AC1:16 A 250 V
Induktiv: 3 A (cos ϕ= 0,6)
Funkfrequenz: 433.92 MHz
Schutzgrad: IP43
Schutzklasse: IIStossfestigkeitIK04
Betriebstemperatur: -10°C bis +60°C
Lagerungstemperatur: -20°C bis +70°C
Flexibel: 0,5 bis 1,5 mm
2
Massiv: 0,5 bis 2,5 mm
2
Abmessungen: 130 x 60 x 27 mm
Luftfeuchtigkeit: 90% max.bei 20°C
Receiver class: 2
Normen: EN 60669-2-1
Normen : EN 300220-3,
EN 301-489-1 und EN 301-489-3.
Überall in Europa einsetzbar
