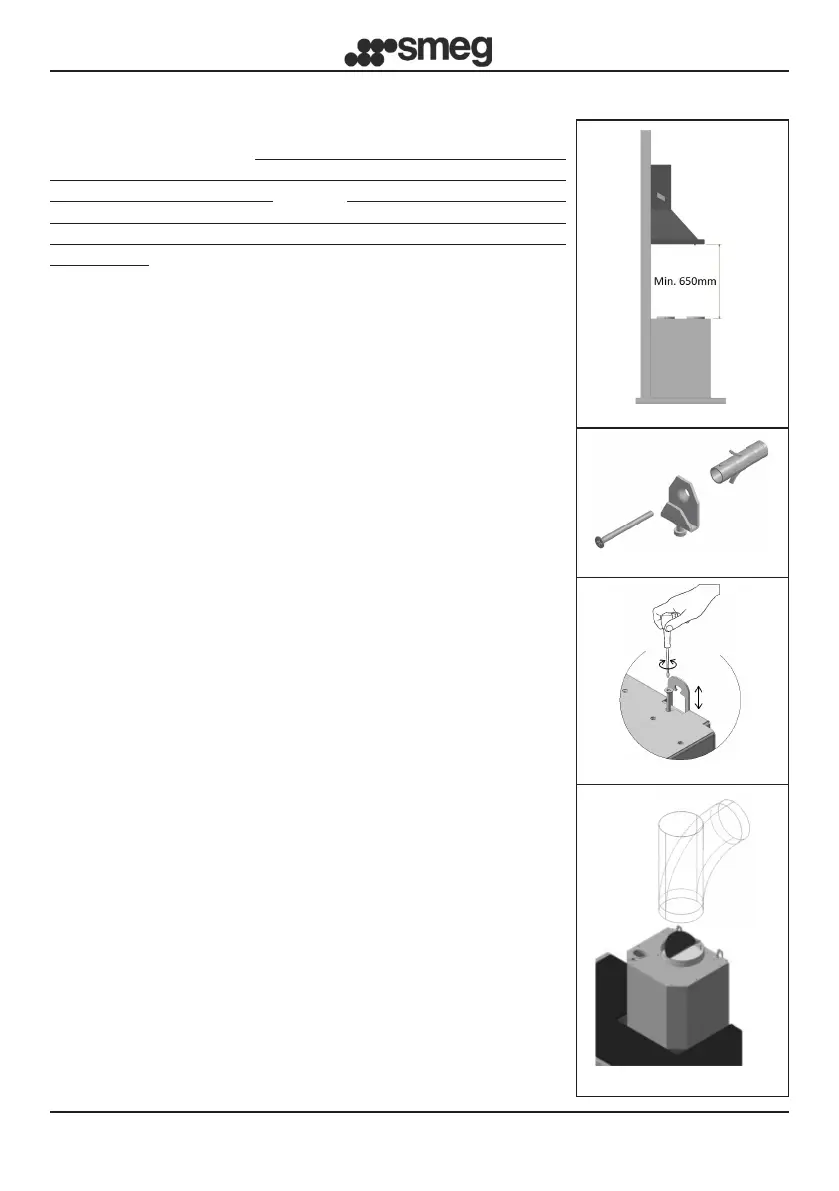

INSTRUÇÕES PARA A INSTALAÇÃO:
A chaminé é fornecida com todos os acessórios necessários
para a sua instalação. A distância mínima entre a parte
inferior da chaminé e o fogão (de mesa, etc.) deve ser
de pelo menos 650 mm (g. 1 ). Se na entrada do motor
estiver instalada uma válvula de não-retorno dos fumos,
certicar-se de que esta última possa abrir-se e fechar-se
livremente.
Para uma instalação simples e fácil, observar os procedimentos
descritos abaixo:
1) A chaminé deve ser instalada centralmente em relação ao
fogão.
2) Estão previstos diferentes métodos de instalação em função
do modelo de chaminé escolhido. Determinar o sistema de
xação apropriado entre os seguintes:
a) 2 ganchos de nivelação automática com parafusos e
buchas de expansão fornecidos de série (Fig.2)
b) Estribo posterior com nivelação automática com
parafusos e buchas de expansão fornecidos de série
(Fig.3)
c) Para os modelos destinados a cozinhas em ilha, referir-
se ao documento de instalação especíco em anexo.
IMP.: Os sistemas de xação a) e b) utilizam os furos L1 na
parte posterior da chaminé (Fig. 5).
3) Retirar os ltros antigordura, posicionar a chaminé na parede
e marcar a posição de referência para realizar os furos de
ancoragem do respectivo sistema.
4) Realizar os dois furos marcados anteriormente após retirar
a chaminé da parede.
5) Ancorar o sistema de xação à parede apertando o parafuso.
6) Realizar na parede os furos L2 para xar as buchas em
segurança. (fornecidos de série).
7) Acoplar a chaminé ao sistema de xação (Fig.2 e 3) e nivelar
agindo nos parafusos de regulação.
8) Fixar com segurança a chaminé apertando devidamente os
dois parafusos nos furos L2.
SISTEMAS DE LIGAÇÃO DO AR:
Versão ASPIRANTE: Conectar a entrada do motor à conduta
de expulsão dos fumos com diâmetro interno Ø 150 mm. A
conduta de expulsão não deve ter Ø inferior a 120 mm.
Atenção! Se a chaminé for dotada de ltros em carvões
ativados, é necessário removê-los (consultar a pág. 8).
Indicação para a Alemanha:
Quando a chaminé da cozinha e os aparelhos alimentados
com energia que não seja elétrica estiverem em função
simultaneamente, a pressão negativa no local não deve superar
4 Pa (4 x 10
-5
bar).
Fig. 1
Fig. 2
Fig. 3
Ø150
Fig. 4
