55
ZCTG861CE Rev. A (01/19)
Descripción del
funcionamiento
C
D
E
B
A

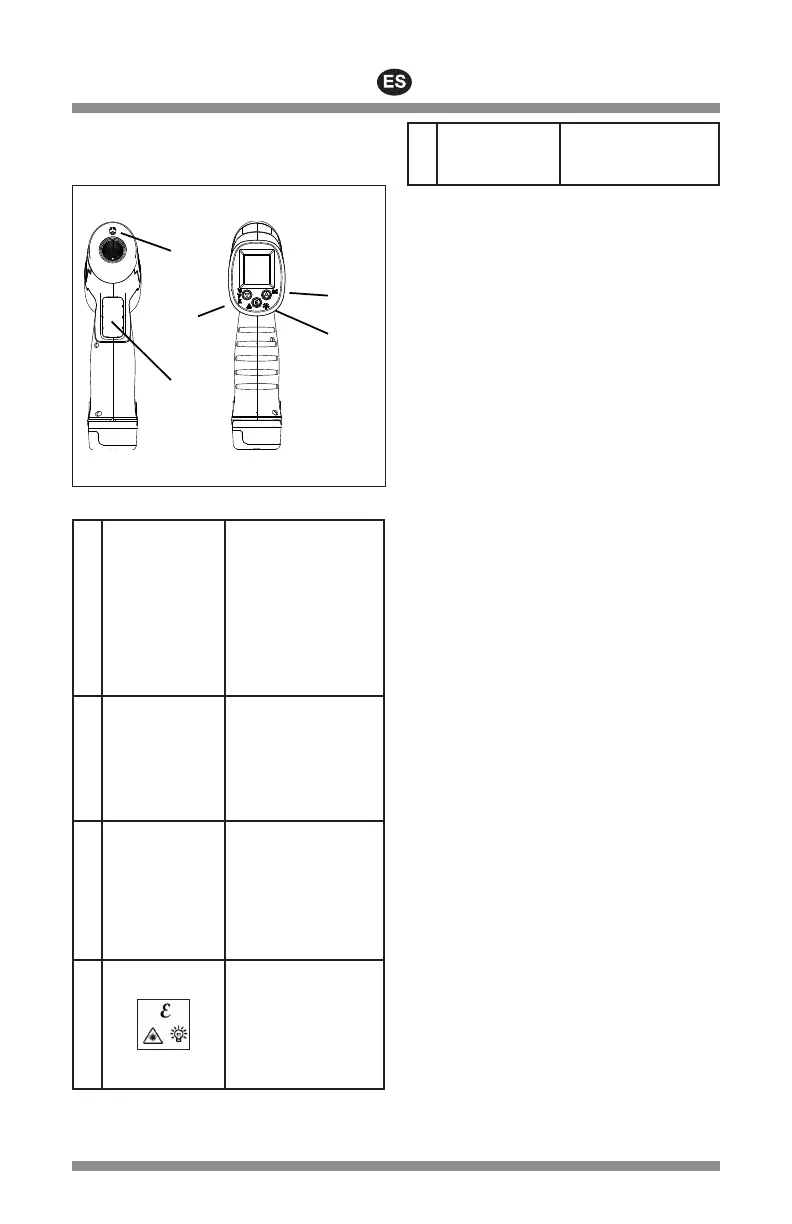

Figura 1:
A GATILLO
Pulse el gatillo para
arrancar el instrumento.
Cuando suelte el gatillo
la última lectura
permanecerá en la
pantalla durante unos
siete segundos. Si se
activa el láser, solo se
encenderá cuando se
pulse el gatillo.
B
°C
°F 
:K
Pulsación corta: La
pantalla pasa de °F a °C
y viceversa.
Pulsación larga: Activa
la medición de la
temperatura de contacto
con una sonda.
C
REC
Pulsación corta: Activa
la función REC. La
pantalla pasa de mínimo
a máximo y viceversa.
Pulsación larga: Se usa
junto con el botón E para
apagar y encender la
alarma.
D
Pulsación corta: Activa
la función de emisividad
(la E destellará). Use 
o  para ajustarla.
Pulsación larga:
Enciende y apaga el
láser y la luz de fondo.
E
PUERTO DE
LÁSER
El objetivo debe
centrarse en el círculo
del puntero láser.
Especificaciones
Gama de temperaturas IR:
............................. -50° a 1000°C (-58° a 1832°F)
Resolución IR:
.................................. <1000°F /°C : 0,1°C (0,1°F)
........................................ >1000°F /°C : 1°C (1°F)
Precisión IR a 23°C y emisividad de 0,95:
............................± 2% de lectura o ± 2°C ( 3,5°F)
.................................................Lo que sea mayor
Gama de termopar tipo K:
......................... -200° a 1300°C (-328° a 2372°F)
Resolución de termopar tipo K:
............................ -99°F/ °C - 999°F/ °C: 0,1°F/ °C
.........................................................Otro: 1°F/ °C
Precisión de termopar tipo K:
...............................0,5% de lectura ± 1°C (1,8°F)
Emisividad (ajustable):
................................................................ 0,30 a 1
Mira láser:
....Salida <2.5mW, Longitud de onda 635-670nm,
.....................................................Láser Clase IIIa
Unidades de medida seleccionables:
..............................................................Sí, °C / °F
Relación distancia objetivo:
....................................................................12 : 1
Permanencia de pantalla:
Sí, la última lectura permanece durante 7segundos
después de soltar el gatillo
Tiempo de respuesta:
................................................... 500 msegundos
Respuesta espectral:
............................................................. 8 - 14 um
Temperatura de operación:
........................................0° a 50°C (32° a 122°F)
Humedad relativa:
.............................. 10% ~ 90% sin condensación
Temperatura de almacenamiento:
...................................... -10 a 60°C (14° a 140°F)
Tipo de batería:
.......................................... CTB8172BK/CTB8174
