Wichtige Bauteile; Zusammenbau
DEUTSCH 7

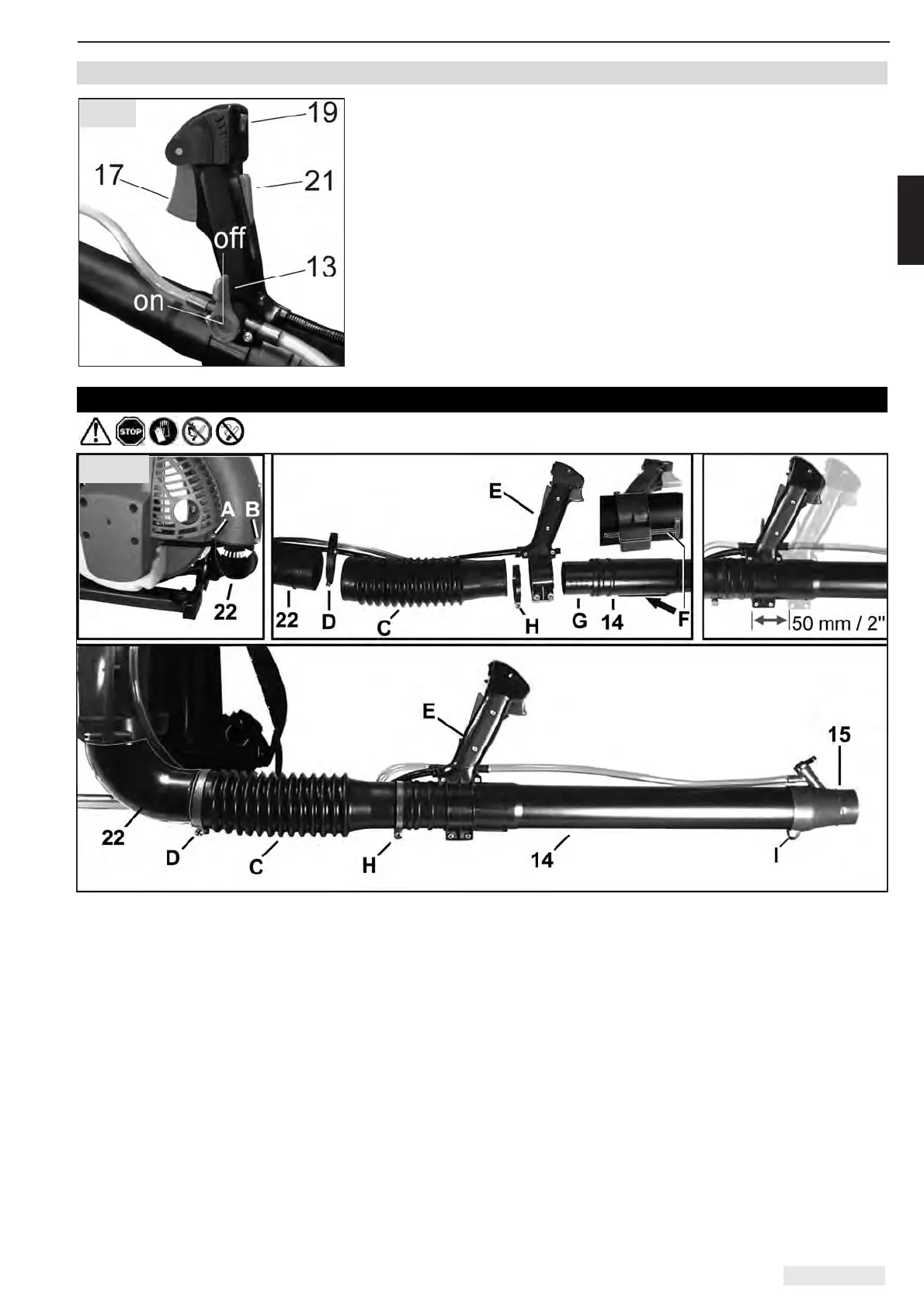

6.1 Funktionsteile an der Griffeinheit
Zur Freigabe des Gashebels (17):
Handgriff mit der rechten Hand umfassen,
die Gashebelsperre (21) wird durch die Handfläche betätigt,
der Gashebel wird freigegeben.
Abstellhahn (13) öffnen: Hebel waagrecht on
Abstellhahn schließen: Hebel senkrecht off
Stopp-Schalter (19) "I" Betriebsstellung
Stopp-Schalter "0" Motor abgeschaltet
7. Zusammenbau
Vor der ersten Inbetriebnahme muss das Gerät komplettiert werden:
Sprüheinrichtung montieren:
Der Gebläsekrümmer (22) wird in Sprührichtung nach vorne mit den beiden Schrauben (A+B) im
Gebläsegehäuse fixiert. Auf leichte Drehbeweglichkeit achten.
Faltenschlauch (C) auf Gebläsekrümmer (22) stecken und mit Schelle (D) befestigen.
Handgriff, Sprührohr und Sprühdüse montieren:
Handgriff (E) (am besten von vorne nach hinten) auf das Sprührohr (14) stecken und auf der gewünschten
Position festschrauben. Über eine Führungsrippe (F) am Sprührohr wird die senkrechte Stellung fixiert.
Die Verstellmöglichkeit entsprechend der Armlänge beträgt ca. 50 mm.
Sprührohr mit der eingepressten Dreh-Muffe (G) bis zum Anschlag in den Faltenschlauch (C) stecken,
einrasten und mit Schelle (H) befestigen.
Hinweis: Über den Handgriff lässt sich das Sprührohr im Faltenschlauch schwenken/drehen. Darauf
achten, dass keine Schlauch- bzw. Kabelverbindungen gelöst oder geknickt werden.
Sprühdüse (15) auf das Sprührohr (senkrecht zum Handgriff) setzen und befestigen (I).
Flüssigkeitsschlauch (2-teilig auf die Nippel am Handgriff und an der Sprühdüse fest aufpressen. Am
Faltenschlauch fixieren. Abstellhahn (13) schließen (Senkrecht-Stellung), Brühe einfüllen und alles auf
Dichtheit prüfen.
Fig. 3
Fig. 2
