12

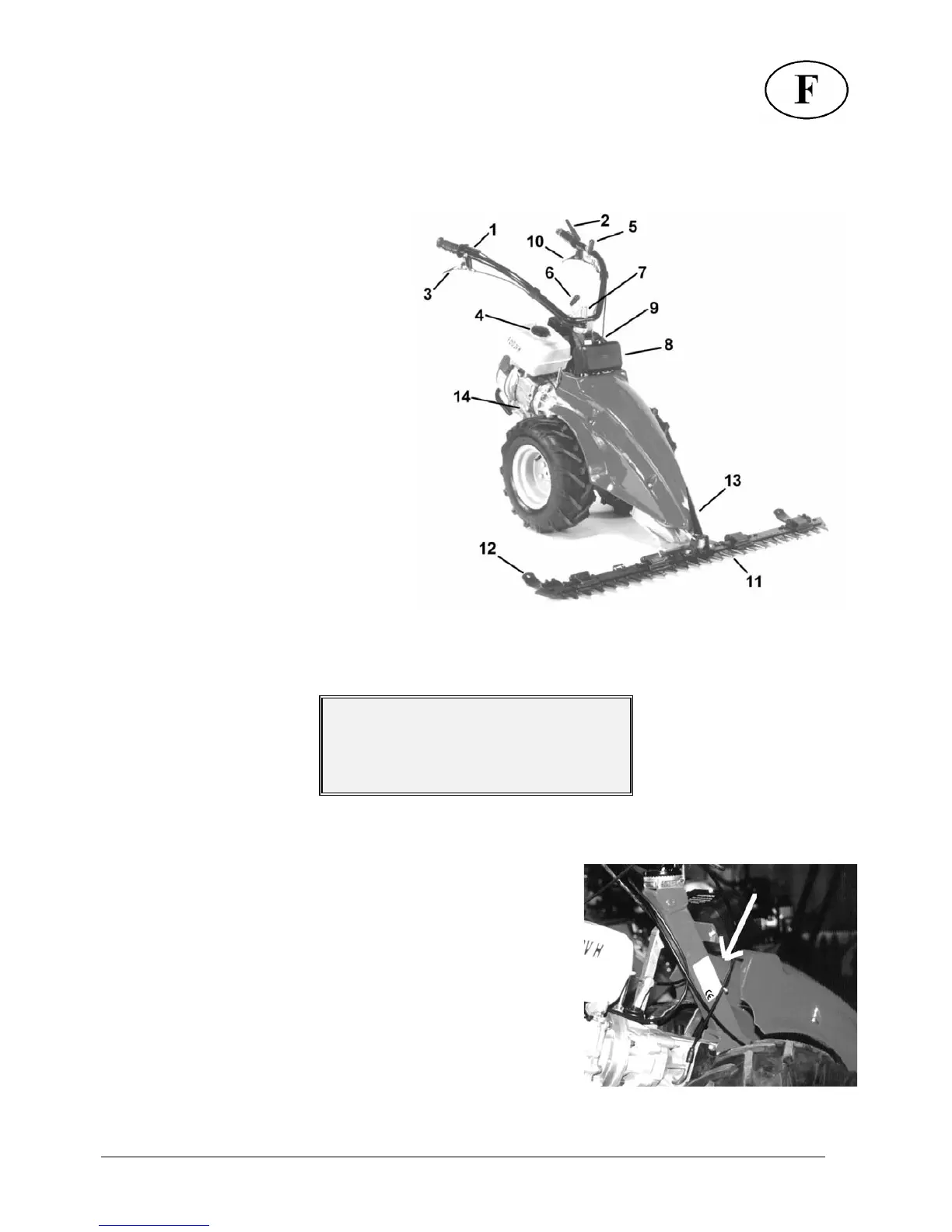

/(*(1'(3$57,(6'(/$0$&+,1(
1- Manette accélérateur
2- Levier arrêt moteur
3- Levier enclenchement
(déclenchement) roues
4- Bouchon d'entrée carburant
5- Levier enclenchement
(déclenchement) barre
6- Levier de commande vitesses
7- Réglage mancherons
8- Boite porte-outils
9- Filtre à air
10- Lame de fauchage latéral
11- Lame de fauchage central
12- Glissière de réglage coupe
13- Ecarteherbe (diviseur)
14- Bouchon niveau (entrée) d'huile
'(6&5,37,21(7&$5$&7(5,67,48(67(&+1,48(6
Modèle: SOLO 532
Poids: 79 Kg.
Moteur: 4temps
Marque: HONDA GX 160
Cylindrée: 163 cc.
Puissance max. à l’arbre moteur: 5,5CV(4kW)
Tous les moteurs montés sur cette machine sont équipés de démarrage à
lanceur avec câble auto-enroulant et protection pot d'échappement.
• Carburant moteur 4 temps: Essence Ecologique
• Dispositif de sécurité sur le mancheron pour arrêter le moteur
• Filtre à air du moteur: à bain d’huile
• Consommation à 3600 t/mn : 0,8 Kg/heure
• GRAISSAGE MOTEUR: HUILE SAE 30
• Quantité huile: (0,6 Lt.)
• Transmission: 2 marches avant + marche arrière
• GRAISSAGE T RANSMISSION: HUILE SAE 80W/90
• Quantité huile: (0,5 Kg.)
• Déclenchement des roues et de la barre de coupe par commandes
manuelles.
• Mancheron de conduite monte sur Silentblocs antivibration
• Pneus dimension 16/650.8
• Groupe de fauchage central
• Embrayage manuel
Pour identifier l’appareil (n°de série , type de moteur, poids, puissance) lire la
plaque se trouvant comme indique sur la photo Fig. 2.
)LJQ
)LJQ±

