Solton PICCO - Page 8

7
www.solton-acoustic.de

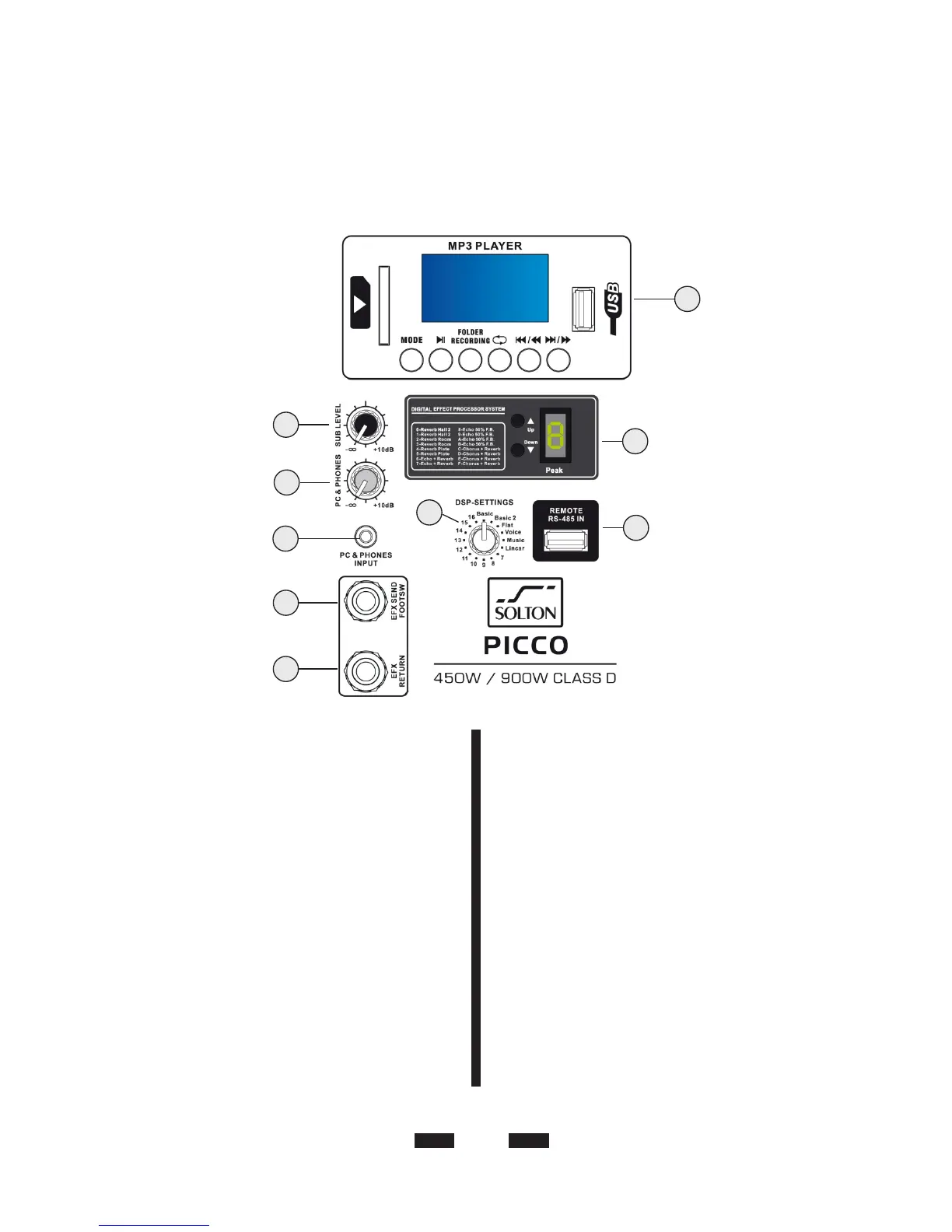

Bedienungselemente und Anschlüsse
Operating components and connections
20) Lautstärkeregler (Volume)
für Bass. 0 -10 dB
21) Lautstärkeregler (Volume) für Anschlussbuchse Nr. 22
für PC oder z.B. Smartphone (Handy)
22) Anschlussbuchse für PC oder z.B. Smartphone (Handy)
Klinkenbuchse 3,5mm
23) Einschleifen eines externen Effektes oder ein
Fußschalter zum abschalten des internen Effektes.
24) Einschleifen eines externen Effektes
25) Mp3 Player Sektion siehe Seite 9,10
26) Effekt Sektion. Einstellen des gewünschten Effektes
27) DSP Sektion siehe Seite 8
28) RS 485 Schnittstelle. Anschluss für PC.
(USB-A Kabel)
20) Volume for Sub. 0 -10 dB
21) Volume for connection Nr. 22 for PC or Smartphone
22) Connection Jack für PC or Smartphone
Jack 3,5 mm
23) Connect a external effect or to connect a footswitch
for switch ON/OFF internal effect.
24) Connect a external effect.
25) Mp3 Player section look at page 9,10
26) Effect section. For selecting the effect
27) DSP section look at page 8
28) RS 485 connection for PC.
(USB-A cable)
20
21
22
23
24
28
27
26
25
