Somex MAX 40 COM - Page 18

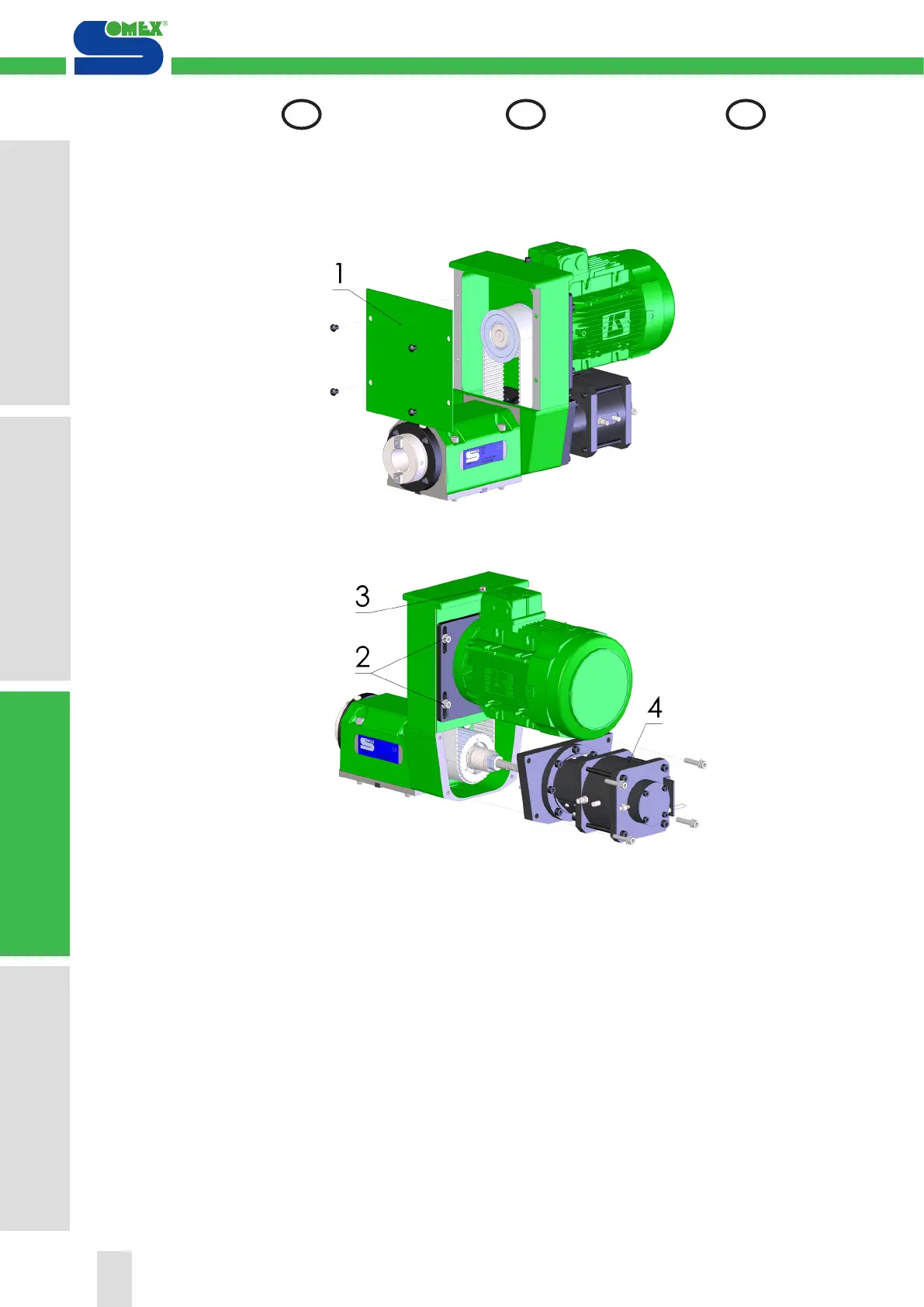

3.1.4 Belt and pulley installation
for MAX COM
1) Drop front sheet
2) Unscrew fastening screws to
the motor flange
3) Loosen belt
4) Remove the clamping sys-
tem.
Proceed to the change
Remounting in reverse.
3.1.4 Wechsel von Riemen und
Riemenscheibe MAX COM
1) Abdezkung entfernen
2) Lösen der Schrauben am Mo-
torenflansch
3) Riemen lockern
4) Den Werkzeugspannsystems
entfernen
Riemen ersetzen
Montage in umgekehrter Rei-
henfolge.
3.1.4 Changement de l’en-
semble poulie/courroie MAX
COM
1) Déposer la tôle avant
2) Desserrer les vis de fixation
du flasque moteur
3) Détendre la courroie
4) Déposer le serreur pneuma-
tique
Procéder au changement
Remontage des opérations
dans le sens inverse
