2.接线

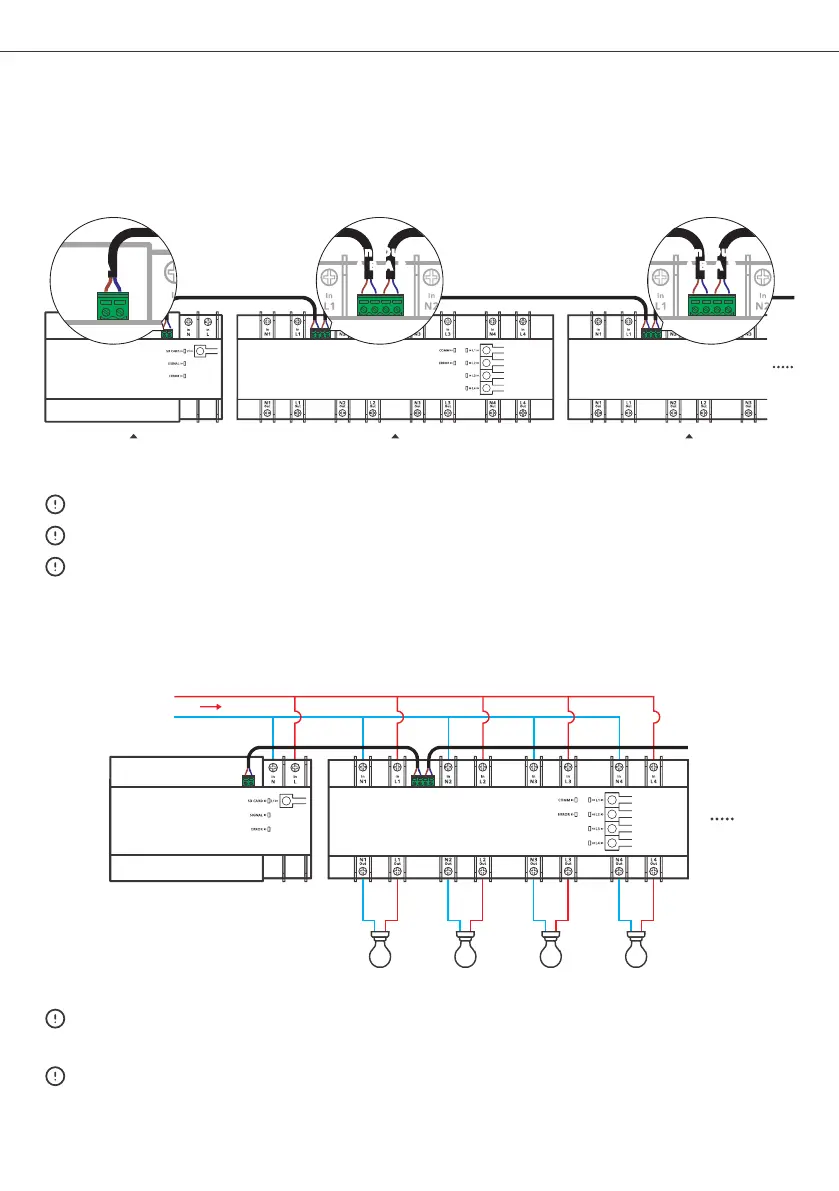

主机与从机,从机与从机相连⽅式:
每1台主机最多⽀持接⼊32台从机(总接线⻓度不超过100⽶)。
主机与从机相连的线材必须为:2芯屏蔽双绞线(RVVSP),单根线径最⼩0.2mm²。
中⽂
Shenzhen Sonoff Technologies Co., Ltd.
SPM-4Relay
SPM-Main
SPM-4Relay
RS - 48 5RS - 48 5
Out
AB
In
AB
A B
RS - 48 5
Out
AB
In
AB
控制灯具接线示意:
100-240V AC
N1
Out
L1
Out
N2
Out
L2
Out
N3
Out
L3
Out
N4
Out
L4
Out
LIn
N In
从机有4个通道,由第⼀通道给设备⾃⾝供电,所以第⼀通道必须接⼊电源;每个通道互相独⽴,仅当
上⽅输⼊端接⼊电源后,对应通道才可正常输出。
上电前请确保线路接⼊⽆误。
3
在⼲扰较为严重的应⽤场合,为保证485总线通讯可靠性,请将通讯总线屏蔽层单端接地(⼀端接地,
另⼀端悬空)
