概要
バッテリーチャージャー BC-U1 は、ソニーリチウムイオン
バッテリーパック BP-U30/U60/U90 用の充電器です。スイッ
チの切り換えで DC 電源を供給することもできます。
本機をご使用中に不具合が生じたときは、すぐにコンセント
から AC 電源コードを抜いて電源を遮断してください。

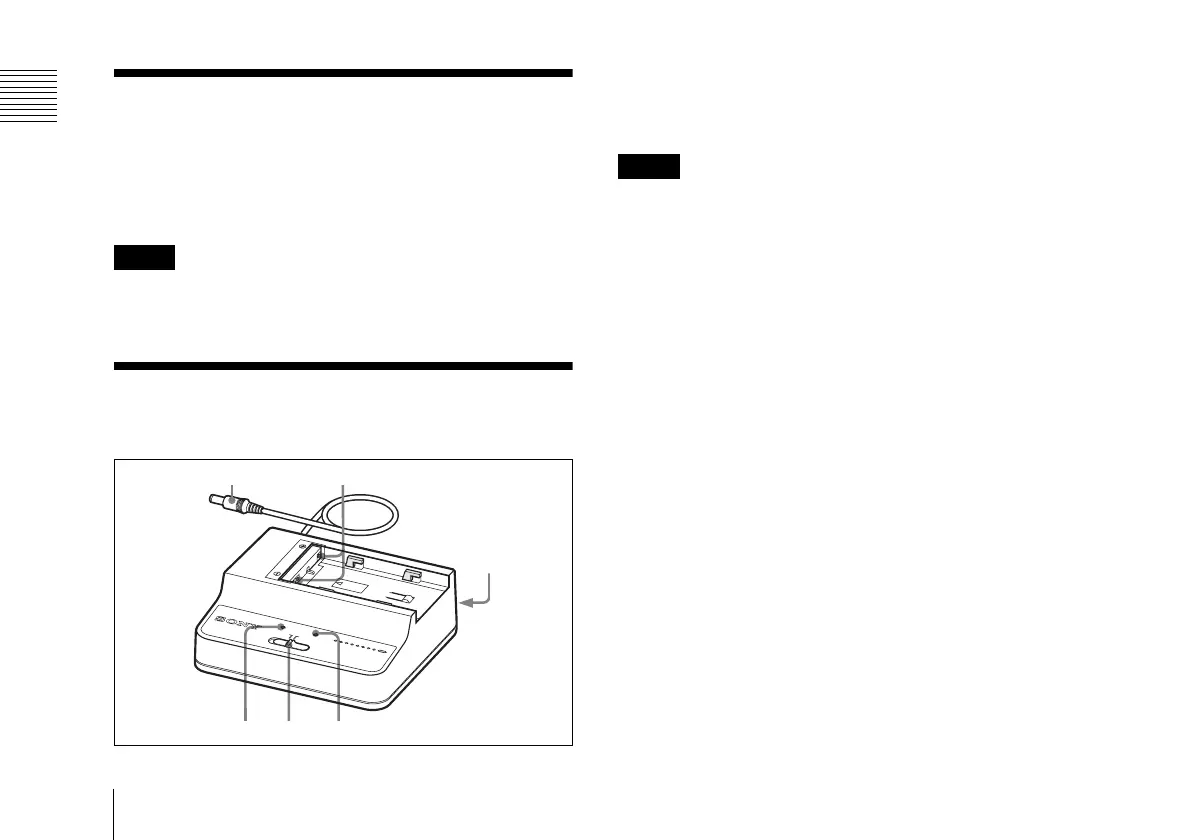

各部の名称と働き
a DC 電源出力ケーブル
モード切換スイッチが DCOUT に設定されているとき、DC
電源を供給します。
定格以上の機器と接続しないでください。
b 充電端子
リチウムイオンバッテリーパックを充電するとき、電源を供
給します。リチウムイオンバッテリーパック以外を充電しよ
うとしたときは、通電しません。
c AC 電源入力端子
AC 電源コード（付属）で AC 電源に接続します。
d CHARGE ランプ
モード切換スイッチを CHARGE に設定して、リチウムイオ
ンバッテリーパックを充電しているときに点滅または点灯し
て、充電状態を示します。
◆ 詳しくは、 「バッテリーを充電する」（7 ページ）をご覧ください。
e モード切換スイッチ
CHARGE：リチウムイオンバッテリーパックを充電します。
DCOUT：DC 電源を供給します。
f DCOUT ランプ
モード切換スイッチを DCOUT に設定して、DC 電源を供給
しているとき、緑色に点灯します。
異常を検出すると消灯します。
