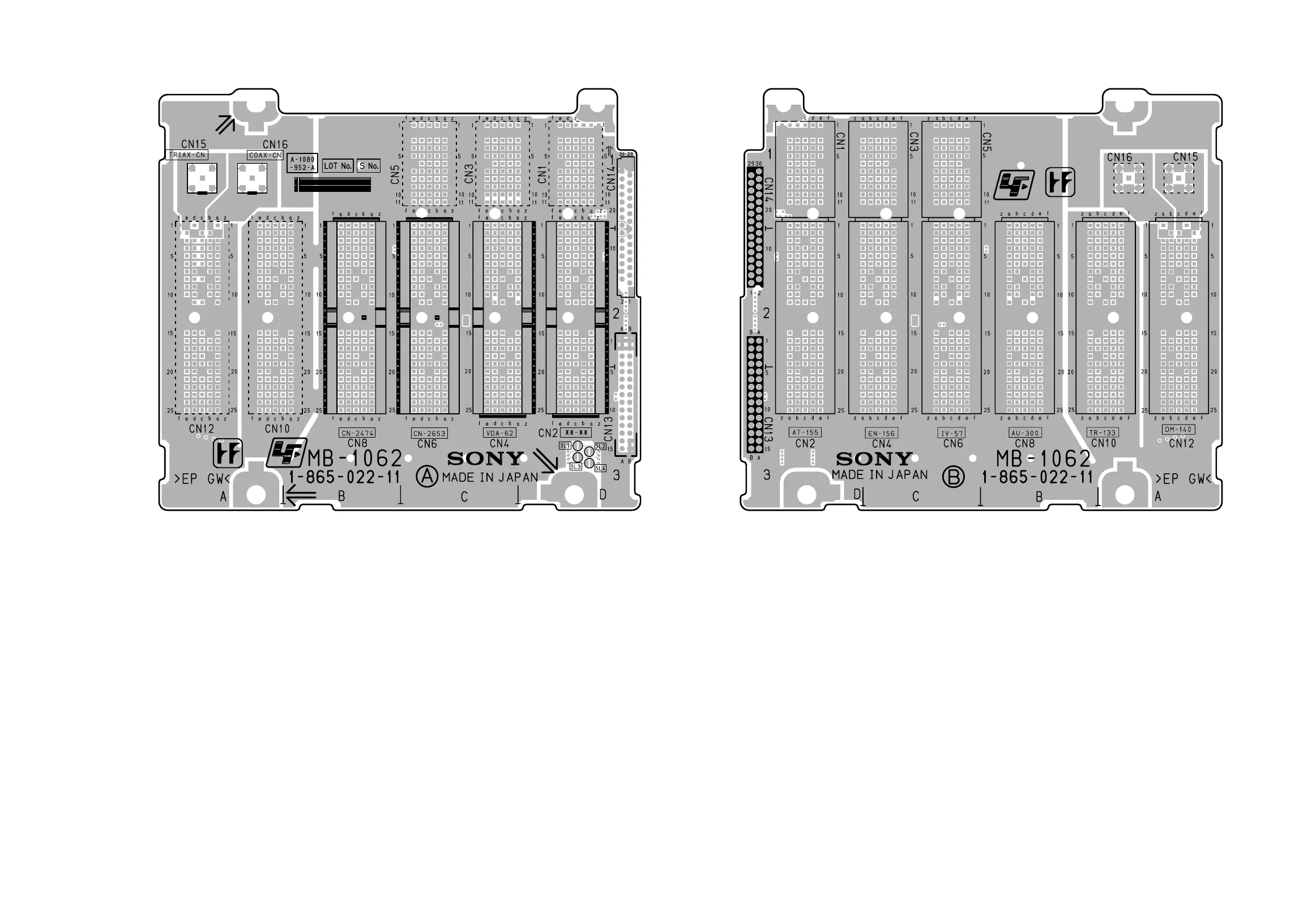

Sony CCU-TX50 - M. MB-1062 Board Layout

5-23
CCU-TX50/V2
5-23
CN13 CN14
CN15 CN16
SL1
SL2
SL3
SL4
CN1
CN10 CN12
CN2
CN3CN4 CN5CN6
CN8
MB-1062MB-1062
MB-1062 -B SIDE-
SUFFIX: -11
MB-1062 -A SIDE-
SUFFIX: -11
——————————————————————
MB-1062 (1-865-022-11)
——————————————————————
CN1 * D1
CN2 * D2
CN3 * C1
CN4 * C2
CN5 * C1
CN6 * C2
CN8 * B2
CN10 * A2
CN12 * A2
CN13 D3
CN14 D1
CN15 A1
CN16 A1
SL1 D3
SL2 D3
SL3 D3
SL4 D3
*:B SIDE
