30
D-NE10
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks

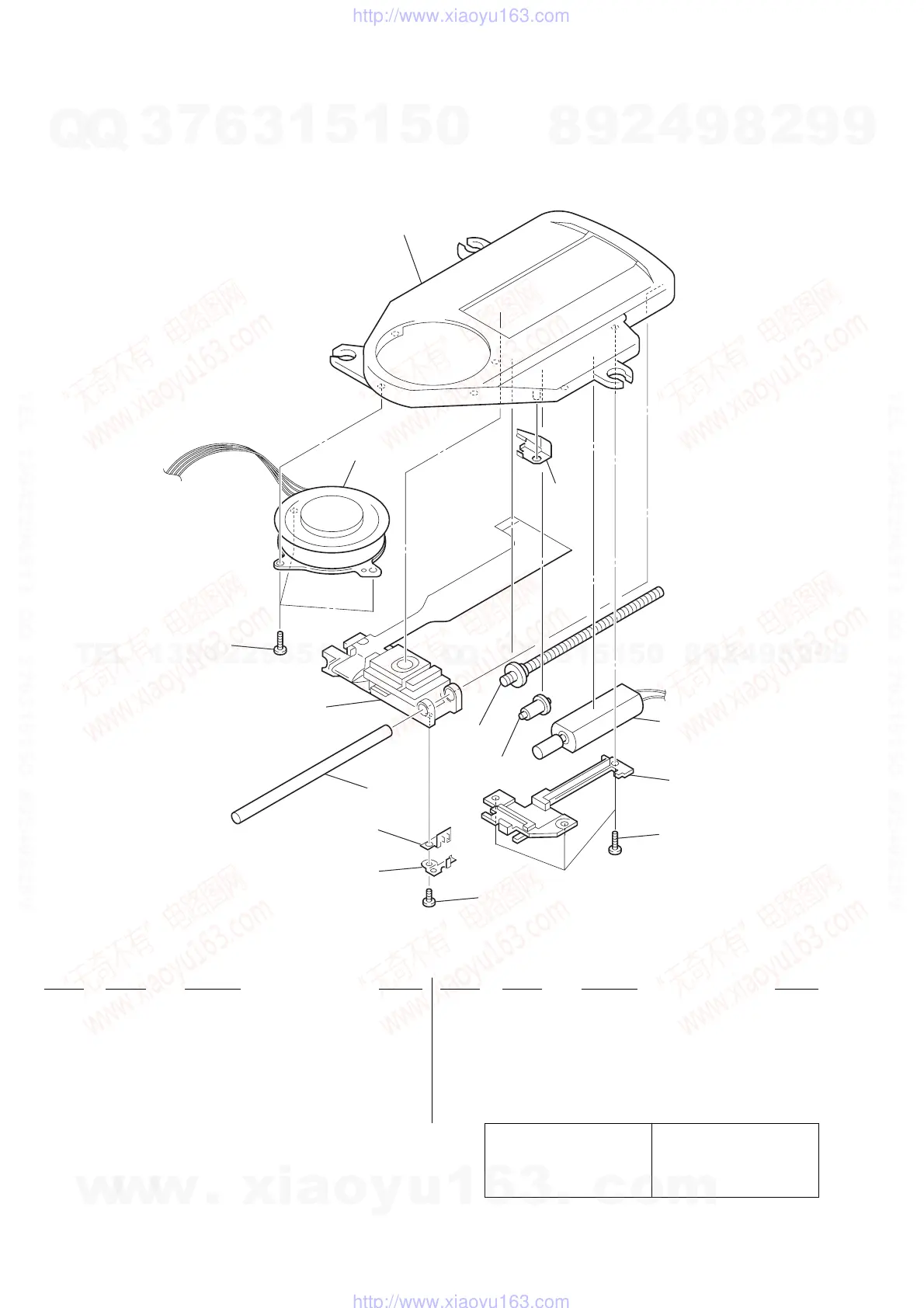

6-3. CD MECHANISM DECK SECTION (CDM-3325ER2)
101
108
103
106
105
107
111
109
110
101
104
102
M901
M902
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
101 3-318-203-61 SCREW (B1.7X4), TAPPING
0102 X-3380-950-1 OPTICAL PICK-UP (DAX-25E)
103 3-221-473-01 COVER, GEAR
104 3-221-472-02 CHASSIS
105 3-221-474-01 SPRING, SLED
106 A-3331-663-A SCREW (FEED) ASSY
107 3-221-268-01 GEAR (B)
108 3-221-475-01 SHAFT, STANDARD
109 3-222-298-01 RACK
110 3-222-299-01 SPRING, RACK RETAINER
111 3-348-998-31 SCREW (M1.4X2.5), TAPPING, PAN
M901 A-3608-777-A MOTOR ASSY, TURN TABLE
M902 A-3174-850-A MOTOR ASSY, SLED
