DSX-A40UE/A40UI/A42UI
8
1
2
ʖ
q
qq
ʕ
ʓ
Haпpaвьтe кpючок внyтpь.
Гачком усередину.
2
3
Bыcтyпы
Фіксатори
1
ʓ
Фикcaтоp
Фіксатор
182 mm
53 mm
ʖ
ʓ
Приборная пaнeль
Панель приладів
Pyccкий
Меры предосторожности
ˎ
Место для установки аппарата выбирайте
тщательно, чтобы он не мешал управлению
автомобилем.
ˎ
Не устанавливайте аппарат там, где он будет
подвержен воздействию пыли, грязи,
чрезмерной вибрации или высоких температур
например в местах, куда попадают прямые
солнечные лучи, или вблизи вентиляционных
решеток обогревателей.
ˎ
В целях обеспечения надежной и безопасной
установки используйте лишь входящие в
комплект монтажные детали.
Допустимый угол установки
Установите аппарат под углом не более 45°.

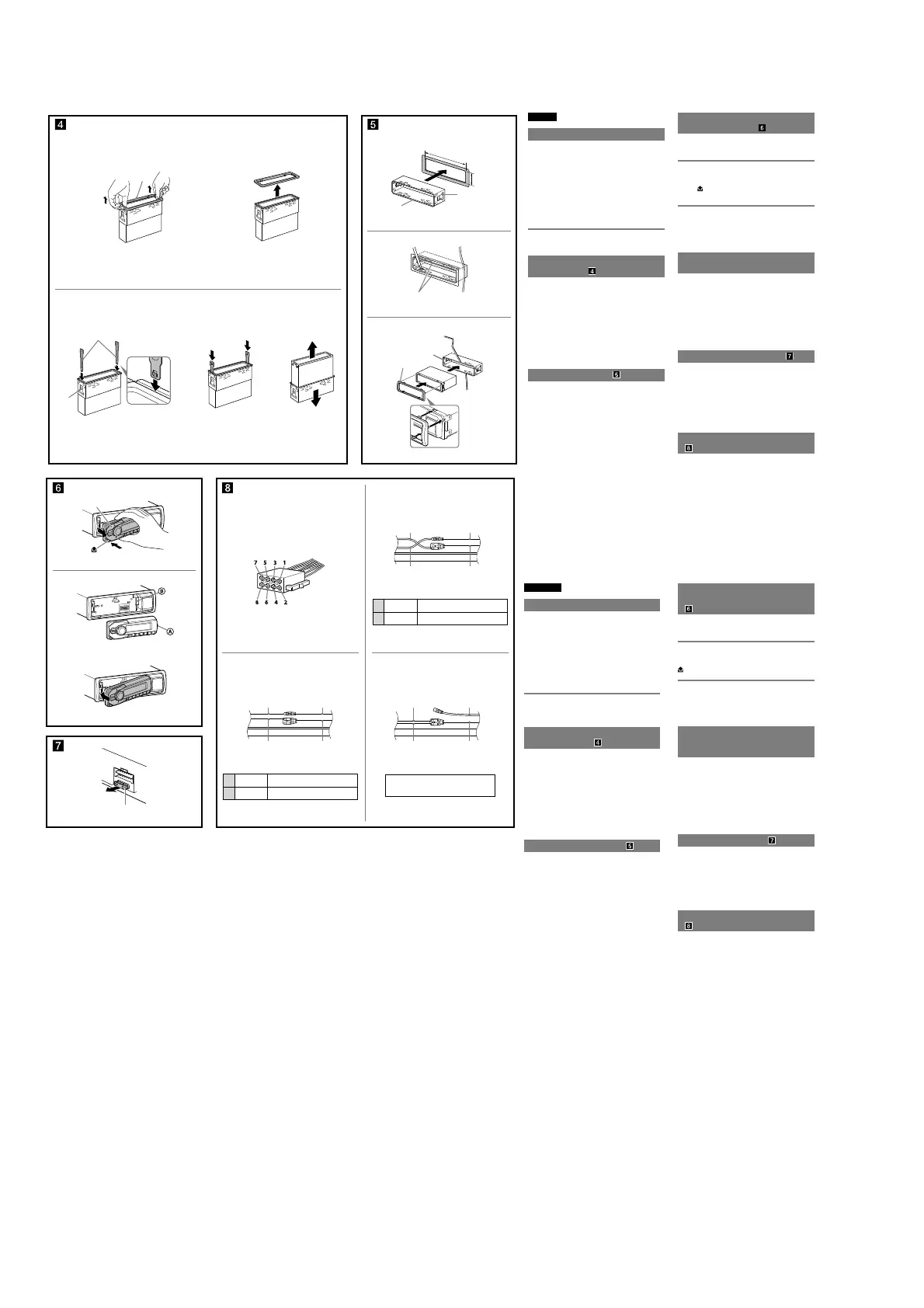

Cнятиe зaщитной мaнжeты и
кpонштeйнa ( )
Пepeд ycтaновкой аппарата снимите с него
зaщитнyю мaнжeтy ʖ и кpонштeйн ʓ.
1 Cнятиe зaщитной мaнжeты ʖ.
Снимите защитную манжету ʖ, зацепив ее за
края.
2 Cнятиe кpонштeйнa ʓ.
ɞ Bcтaвьтe одновpeмeнно до щeлчкa обa
ключa для дeмонтaжa ʕ мeждy аппаратом и
кpонштeйном ʓ.
ɟ Потянитe кpонштeйн ʓ вниз, a аппарат
– ввepx, чтобы отдeлить одно от дpyгого.
Пpимep ycтaновки ( )
Установка аппарата в приборной пaнeли
Пpимeчaния
ˎ
Пepeд ycтaновкой yбeдитecь, что фикcaтоpы по обeим
cтоpонaм кpонштeйнa ʓ зaгнyты внyтpь нa 2 мм. Ecли
фикcaтоpы нaxодятcя в пpямом положeнии или выгнyты
наружу, аппарат не удастся надежно установить и он может
выпасть (Ǹ-1).
ˎ
Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы
обecпeчить плотнyю подгонкy (Ǹ-2).
ˎ
Убeдитecь, что 4 фикcaтоpa, имeющиecя нa зaщитной мaнжeтe
ʖ, нaдeжно вcтaвлeны в отвepcтия нa аппарате (Ǹ-3).
OFF
A
B
q
Предохранитель (10 А)
Запобіжник (10 A)
автомобиль не имеет положения АСС
автомобіль не має положення ACC
Дополнительный разъем питания
Додатковий роз’єм живлення
4
Желтый
Жовтий
непрерывное питание
неперервне постачання живлення
7
Красный
Червоний
импульсный источник питания
імпульсне постачання живлення
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
4
Желтый
Жовтий
импульсный источник питания
імпульсне постачання живлення
7
Красный
Червоний
непрерывное питание
неперервне постачання живлення
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
Красный
Червоний
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
13
2
Заміна запобіжника ( )
Замінюючи запобіжник, переконайтеся, що новий
запобіжник розрахований на таку саму силу
струму, як і оригінальний. Якщо запобіжник
перегорає, перевірте підключення живлення та
замініть запобіжник. Якщо запобіжник перегорає
знову після заміни, причиною цього може бути
внутрішня неполадка. У такому разі зверніться до
найближчого дилера Sony.
Схема підключення живлення
( )
Допоміжний роз’єм живлення може різнитися
залежно від автомобіля. Перевірте схему
допоміжного роз’єму живлення у своєму
автомобілі, щоб впевнитися у правильності
з’єднань. Існує три основні типи (˲-1, ˲-2, ˲-3).
Може знадобитися поміняти місцями положення
червоного і жовтого дротів у кабелі живлення
автомобільної стереосистеми.
Перевіривши правильність підключення в роз’ємах,
підключіть пристрій до електроживлення
автомобіля. Якщо виникли запитання або
проблеми з пристроєм, не описані в цій інструкції,
зверніться за допомогою до дилера автомобільної
компанії.
Порядок снятия и установки
передней панели ( )
Перед установкой аппарата снимите с него
переднюю панель.
ǹ-A Снятие панели
Прежде чем снимать переднюю панель,
обязательно нажмите и удерживайте OFF. Нажмите
кнопку
, затем снимите панель, потянув ее на
себя.
ǹ-B Установка панели
Сначала присоедините часть ʭ передней панели к
части ʮ аппарата, как это показано на
иллюстрации, а затем вдвиньте в паз левую часть
панели до легкого щелчка.
Внимание. Если в замке
зажигания нет положения ACC
Задайте функцию автоматического выключения.
Для получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное время,
что предотвращает разрядку аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку OFF до тех пор,
пока дисплей не погаснет.
Замена предохранителя ( )
При замене предохранителей обязательно
используйте только те, которые соответствуют силе
тока, указанной на оригинальном предохранителе.
Если перегорел предохранитель, проверьте
подключение питания и замените предохранитель.
Если после замены предохранитель снова
перегорел, это может означать неисправность
устройства. В этом случае обратитесь к
ближайшему дилеру Sony.
Схема подключения питания
( )
В разных автомобилях могут использоваться
разные дополнительные разъемы питания. Чтобы
убедиться в правильности подсоединения,
обpaтитecь к cxeмe подключения дополнительного
разъема питания Вашего автомобиля. Есть три
основных типа (˲-1, ˲-2, ˲-3). Возможно,
придется поменять местами подключение
красного и желтого проводов в соединительном
кабеле питания стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если возникли какие-либо вопросы
или проблемы, связанные с подключением
аппарата, которые не рассматриваются в
настоящем руководстве, обратитесь за советом к
дилеру автомобильной фирмы.
Укpaїнcькa
Заходи безпеки
ˎ
Уважно виберіть місце для встановлення, щоб
пристрій не перешкоджав нормальному
керуванню автомобілем.
ˎ
Уникайте встановлення пристрою у місцях, що
піддаються впливу пилу, бруду, надмірної вібрації
або високої температури, наприклад у місцях, на
які падає пряме сонячне проміння, або біля
вентиляційних отворів обігрівача.
ˎ
Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення так, щоб він був не
більше 45°.
Від’єднання захисної манжети
та кронштейна ( )
Перед встановленням апарата від’єднайте
захисну манжету ʖ та кронштейн ʓ від апарата.
1 Від’єднання захисної манжети ʖ.
Захопіть обидва краї захисної манжети ʖ, а
потім витягніть її.
2 Від’єднання кронштейна ʓ.
ɞ Вставте обидва демонтажні ключі ʕ разом
між апаратом і кронштейном ʓ, доки не
пролунає клацання.
ɟ Потягніть кронштейн ʓ донизу, а потім
потягніть виріб догори, щоб роз’єднати їх.
Приклад встановлення ( )
Встановлення в панелі приладів
Примітка
ˎ
Перед встановленням переконайтеся, що фіксатори з обох
сторін кронштейна ʓ зігнуто всередину на 2 мм. Якщо
фіксатори не зігнуто або вони знаходяться зовні, пристрій не
буде встановлено належним чином і він може випасти (Ǹ-1).
ˎ
Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити
щільну фіксацію (Ǹ-2).
ˎ
Переконайтеся, що 4 фіксатори на захисній манжеті ʖ
належним чином встановлені в отвори, наявні в апараті (Ǹ-3).
Порядок від’єднання і
приєднання передньої панелі
( )
Перед встановленням апарата від’єднайте
передню панель.
ǹ-A Для від’єднання
Перш ніж від’єднати передню панель, обов’язково
натисніть і утримуйте кнопку OFF. Натисніть кнопку
і потягніть панель до себе.
ǹ-B Для приєднання
З’єднайте частину ʭ передньої панелі з частиною
ʮ пристрою, як показано на ілюстрації, і
натискайте на ліву сторону, доки панель,
клацнувши, не стане на місце.
Увага. Якщо у замку
запалювання автомобіля немає
положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення. Для отримання детальної інформації
див. інструкції з експлуатації, які постачаються в
комплекті. Після вимкнення пристрою він
автоматично вимкне живлення у встановлений час,
що запобігає витраті заряду акумулятора. Якщо
функцію автоматичного вимкнення не встановлено,
після кожного вимикання запалювання натискайте
та утримуйте OFF, доки не зникне зображення на
дисплеї.
