Sony FH-B150 - Parts Identification; Tuner Section; Amplifier;Player Section

vs
OOOO | ovo:
0
78
cla)

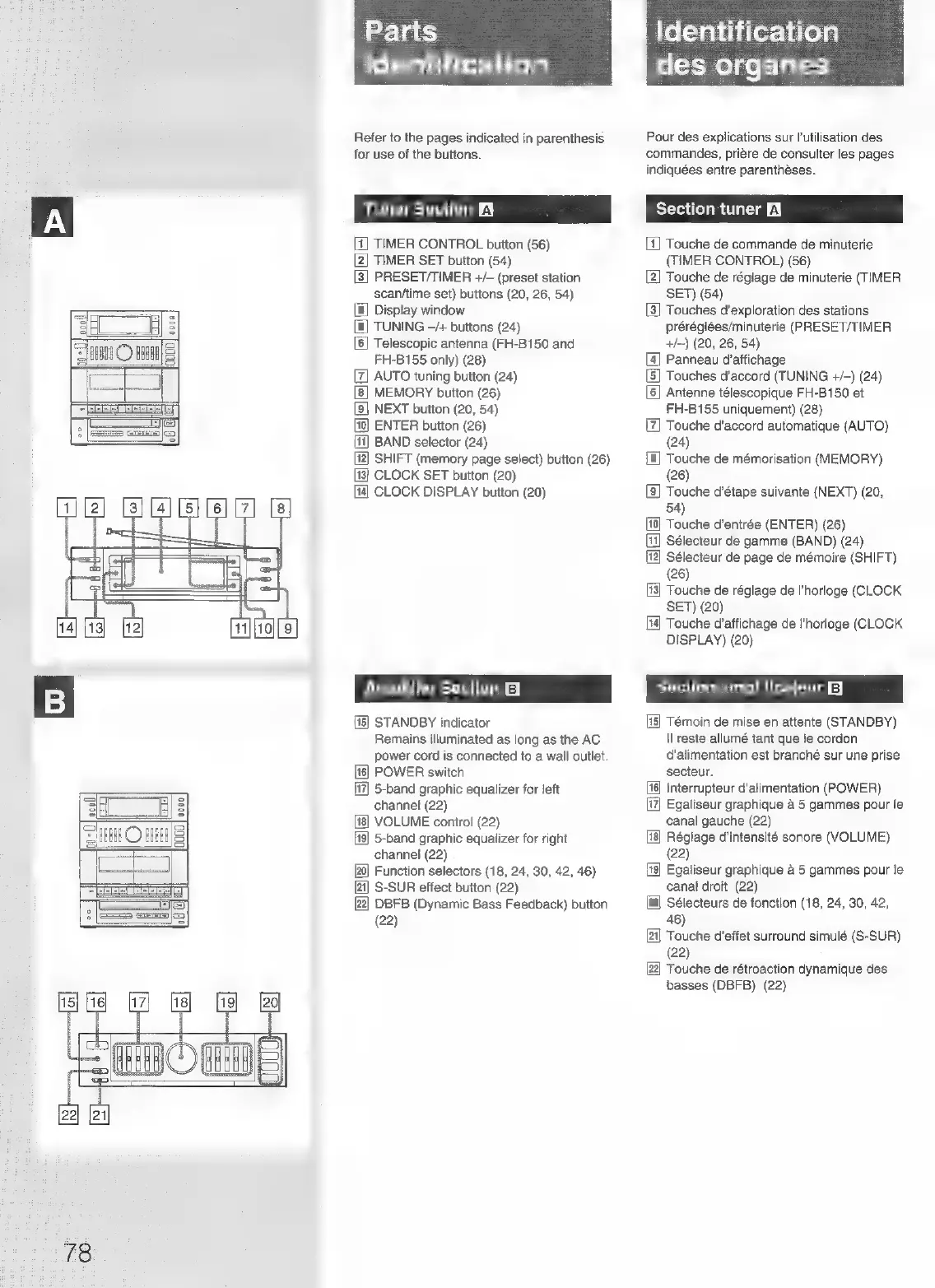

Identification
Refer to the pages indicated in parenthesis
for use of the buttons.
Tuner Section EY
TIMER CONTROL button (56)
TIMER SET button (54)
PRESET/TIMER +/- (preset station
scan/time set) buttons (20, 26, 54)
Display window
5] TUNING ~/+ buttons (24)
6] Telescopic antenna (FH-B150 and
FH-B155 only) (28)
AUTO tuning button (24)
MEMORY button (26)
NEXT button (20, 54)
ENTER button (26)
BAND selector (24)
SHIFT (memory page select) button (26)
CLOCK SET button (20)
CLOCK DISPLAY button (20)
9] [9] [=]
Ss
(o} [o>] [Ni
iS
lis) =)
=
Amplifier Section
(5) STANDBY indicator
Remains illuminated as long as the AC
power cord is connected to a wall outlet.
16] POWER switch
17] 5-band graphic equalizer for left
channel (22)
VOLUME control (22)
19] 5-band graphic equalizer for right
channel (22)
20} Function selectors (18, 24, 30, 42, 46)
21] S-SUR effect button (22)
22) DBFB (Dynamic Bass Feedback) button
(22)
olcYalatacer-laceyal
fo (t-Wo) ge f= Tat)
Pour des explications sur l'utilisation des
commandes, priére de consulter les pages
indiquées entre parenthéses.
Section tuner EN Bias
[1] Touche de commande de minuterie
(TIMER CONTROL) (56)
2| Touche de réglage de minuterie (TIMER
SET) (54)
3} Touches d’exploration des stations
préréglées/minuterie (PRESET/TIMER
+/~) (20, 26, 54)
4] Panneau d'affichage
5] Touches d’accord (TUNING +/-) (24)
6] Antenne télescopique FH-B150 et
FH-B155 uniquement) (28)
7] Touche d’accord automatique (AUTO)
(24)
8] Touche de mémorisation (MEMORY)
(26)
9} Touche d’étape suivante (NEXT) (20,
54)
10] Touche d’entrée (ENTER) (26)
11] Sélecteur de gamme (BAND) (24)
112] Sélecteur de page de mémoire (SHIFT)
(26)
13] Touche de réglage de I’horloge (CLOCK
SET) (20)
14] Touche d’affichage de I’horloge (CLOCK
DISPLAY) (20)
Section amplificateur &
15] Témoin de mise en attente (STANDBY)
ll reste allumé tant que le cordon
dalimentation est branché sur une prise
secteur.
16] Interrupteur d’alimentation (POWER)
[17] Egaliseur graphique & 5 gammes pour le
canal gauche (22)
18] Réglage d’intensité sonore (VOLUME)
(22)
19] Egaliseur graphique a 5 gammes pour le
canal droit (22)
20] Sélecteurs de fonction (18, 24, 30, 42,
46)
21] Touche d’effet surround simulé (S-SUR)
(22)
22} Touche de rétroaction dynamique des
basses (DBFB) (22)
