取り付け
15
4
SDI 基板（HVR-1500 のみ）または DPR 基板に本基板を装
着する。
DPR 基板の場合
HVR-1500A の DPR 基板に本基板を装着する場合は、GF
シートを取り付ける必要があります（手順 5 〜 qa）。

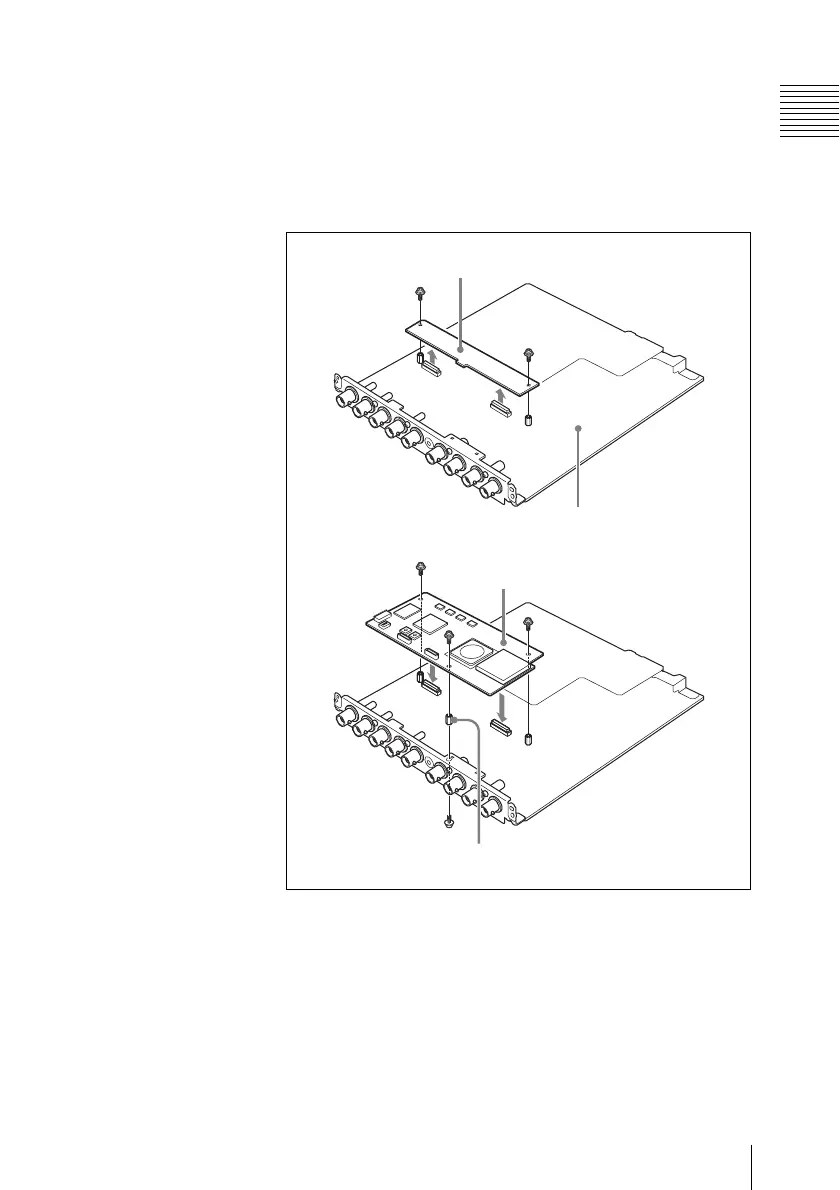

a ネジ 2 本をはずして、CN-2905 基板を取りはずす。
b 付属の六角支柱を、付属の +PSW2 × 5 ネジを使って DPR
基板の裏面からネジ止めする。
c 手順
1で CN-2905基板を取りはずした位置に本基板を押し
付け、本基板の裏面の端子と DPR 基板上の端子をかん合
させる。
DPR 基板
CN-2905 基板
本基板
六角支柱
