取り付け
16
d 付属の +PSW2 × 5 ネジ 3 本で本基板を固定する。
HVR-1500 を使用している場合は、手順
5 に進む。

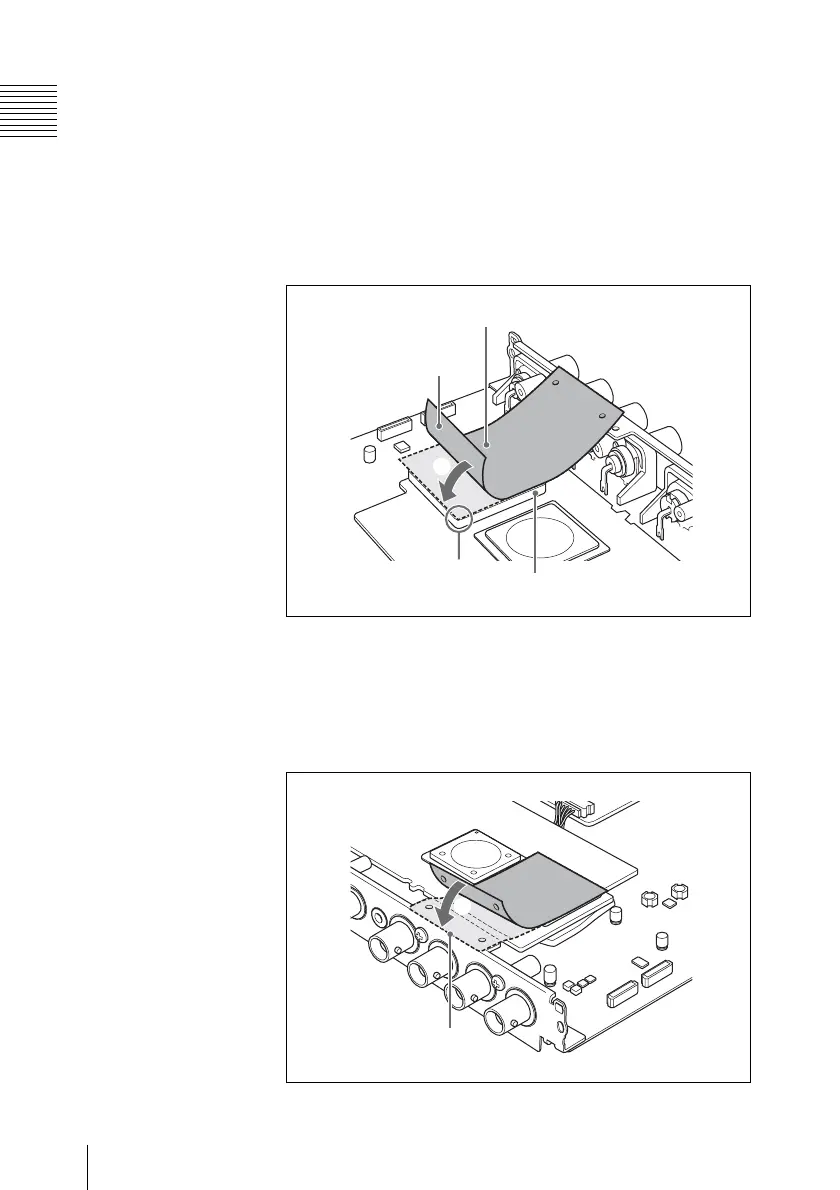

e GF シートに貼られた両面テープの剥離紙をはがす。
f GF シートの両面テープの貼られた面を下にし（1）、GF
シートの端と放熱シートの端 A を合わせて、GF シート
を放熱シートに貼り付ける（2）。
g GF シートの端と DPR 基板のブラケットの端 A を合わせ
て、GF シートを DPR 基板のブラケットに貼り付ける
（1）。
このとき GF シートのネジ穴と DPR 基板のブラケットの
ネジ穴を合わせる。
2
1
放熱シート
GF シート
A
1
To Next Page
