取り付け
17

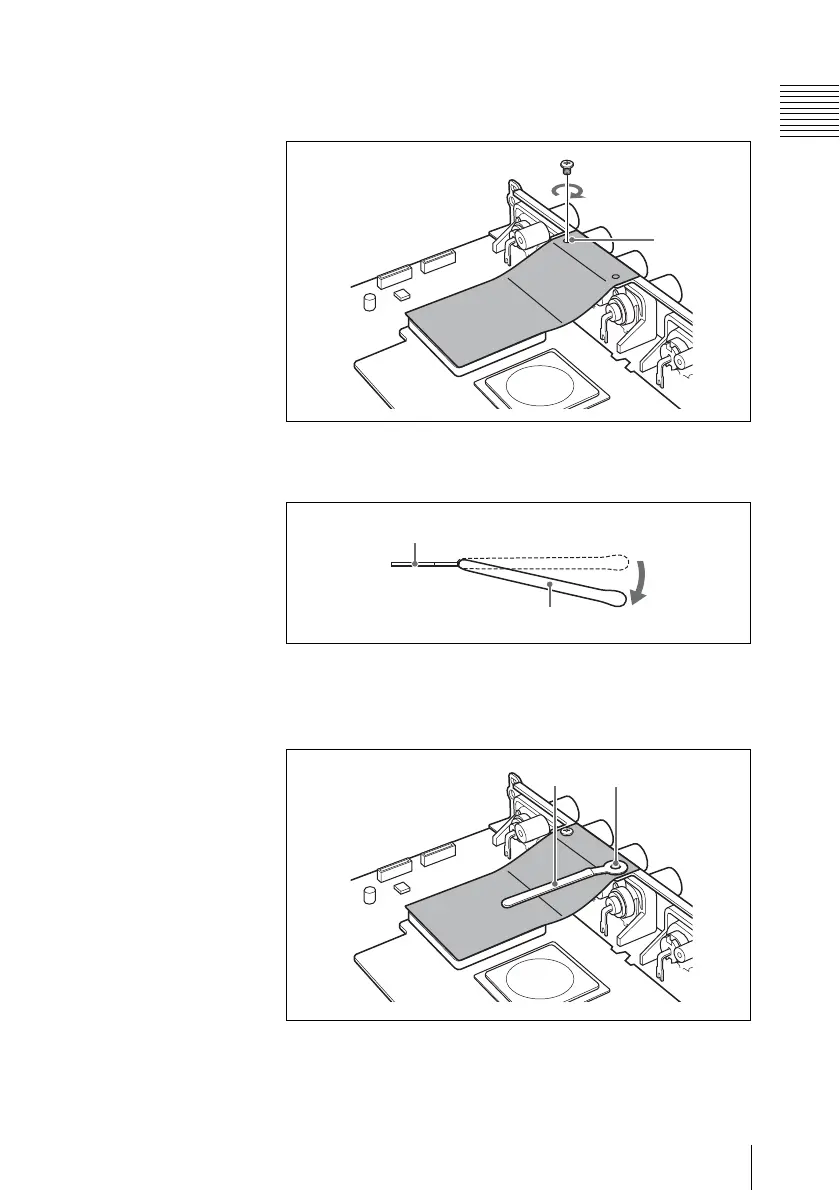

h 付属のM3ネジ 1本をA のネジ穴に締め込み、GFシートを
固定する。
i 配線止めの輪の部分（1）と被覆部分（2）の角度が 10
°
以上になるように、配線止めを折り曲げる。
j 配線止めの輪の部分を GF シートのネジ穴（1）に合わ
せ、被覆部分（2）を放熱シートに押しつけてシートを
押さえる。
A
2
1
10°以上
配線止め
12
