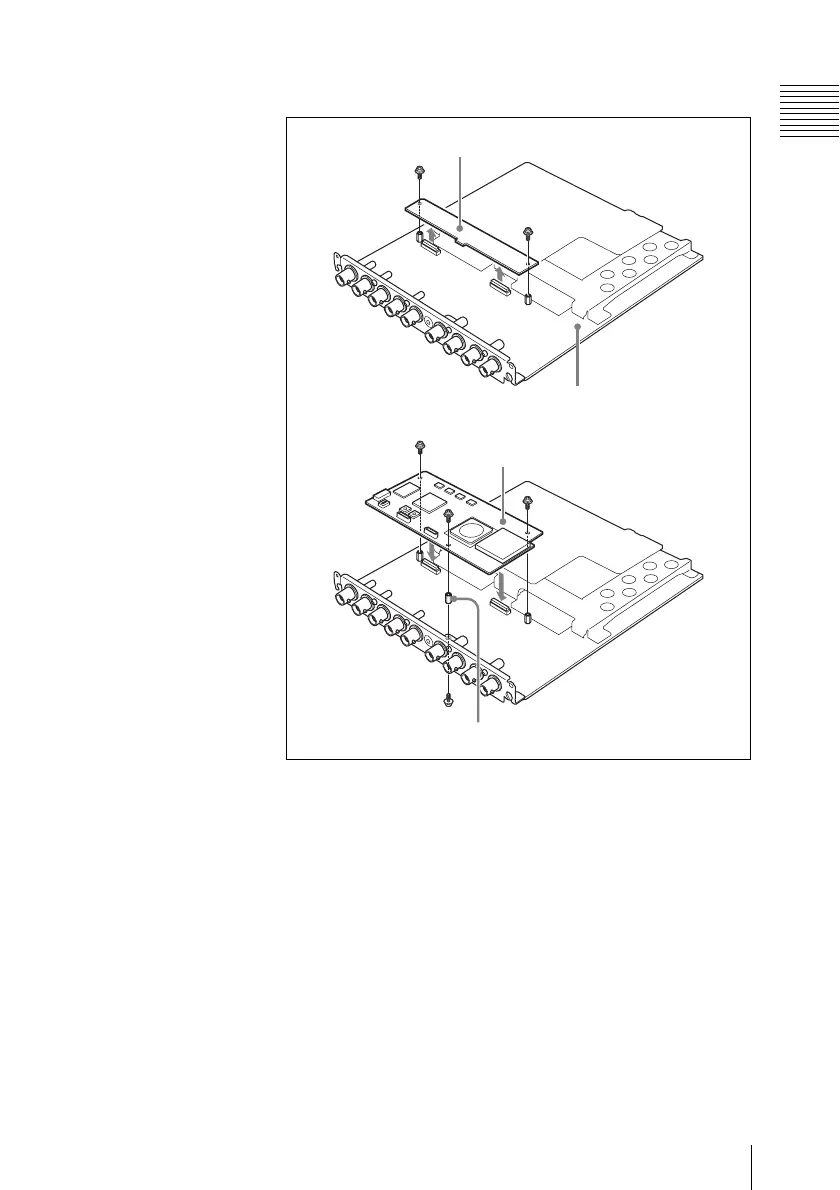

SDI 基板の場合（HVR-1500 のみ）
a ネジ 2 本をはずして、CN-2905 基板を取りはずす。
b 付属の六角支柱を付属の+PSW2×5ネジを使ってSDI基板
の裏面からネジ止めする。
c 手順 1で CN-2905基板を取りはずした位置に本基板を押し
付け、本基板の裏面の端子と SDI 基板上の端子をかん合
させる。
d 付属の +PSW2 × 5 ネジ 3 本で本基板を固定する。
SDI 基板
CN-2905 基板
本基板
六角支柱
