取り付け
20

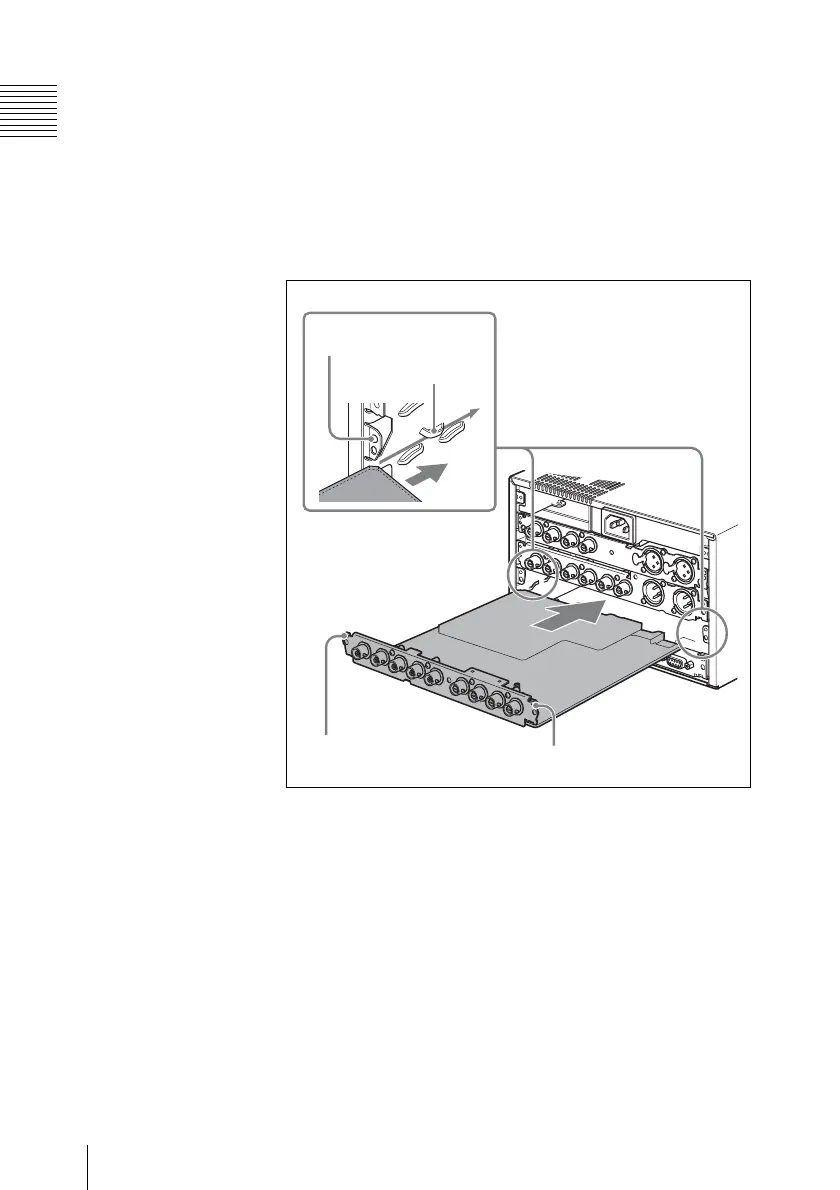

5 両サイドのガイドに合わせて、本基板を装着した SDI 基
板（HVR-1500 のみ）または DPR基板を HVR-1500/
1500A に差し込み、装着する。
このとき、コネクターケーブルが HVR-1500/1500A 内部
に引き込まれないように、リア側に引き出して保持して
おく。基板端のコネクターパネルの位置決め穴に、リア
フレームのダボを合わせて押し込む。
位置決め穴
ダボ
ガイド
位置決め穴
