MX-710
MX-710

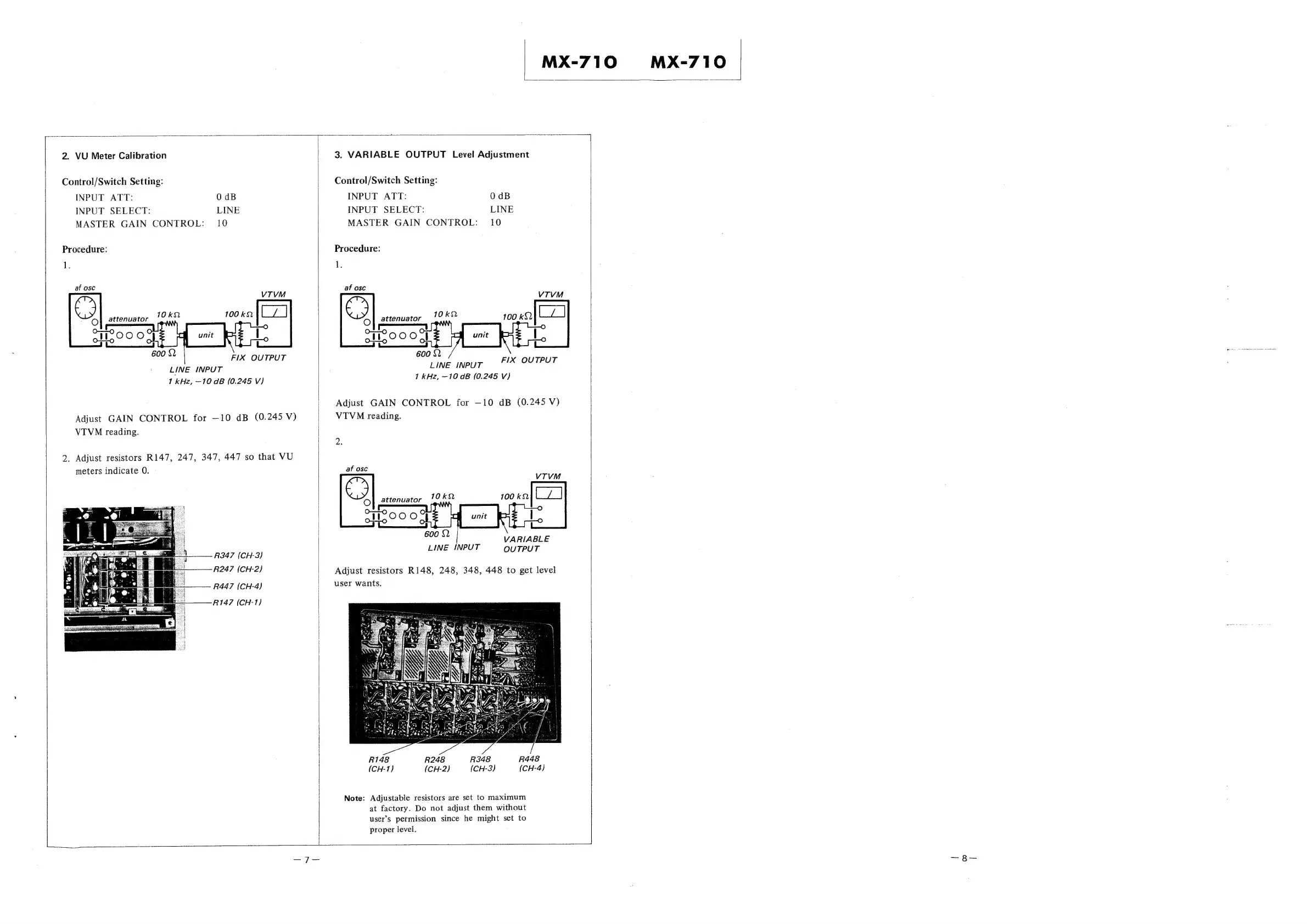

2.
VU
Meter
Calibration
Control/Switch
Setting:
INPUT
ATT:
0
dB
INPUT
SELECT:
LINE
MASTER
GAIN
CONTROL:
10
Procedure:
10k2
attenuator
FIX
OUTPUT
LINE
INPUT
1
kHz,
—10
dB
(0.245
V)
Adjust
GAIN
CONTROL
for
—10
dB
(0.245
V)
VTVM
reading.
2.
Adjust
resistors
R147,
247,
347,
447
so
that
VU
meters
indicate
0.
R347
(CH-3)
R247
(CH-2)
R447
(CH-4)
R147
(CH-1)
3.
VARIABLE
OUTPUT
Level
Adjustment
Control/Switch
Setting:
INPUT
ATT:
0
dB
INPUT
SELECT:
LINE
MASTER
GAIN
CONTROL:
10
Procedure:
1.
af
osc
:
attenuator
f
O
1
oO
FIX
OUTPUT
LINE
INPUT
1
kHz,
—10
dB
(0.245
V)
Adjust
GAIN
CONTROL
for
—10
dB
(0.245
V)
VTVM
reading.
Qs
af
osc
€?)
VTVM
©]
attenuator
TOKO
oo
«|
L_Z_J
o—o
oll,
O00
VARIABLE
LINE
INPUT
OUTPUT
Adjust
resistors
R148,
248,
348,
448
to
get
level
user
wants.
R148
R248
R348
R448
(CH-1)
(CH-2)
(CH-3)
(CH-4)
Note:
Adjustable
resistors
are
set
to
maximum
at
factory.
Do
not
adjust
them
without
user’s
permission
since
he
might
set
to
proper
level.
