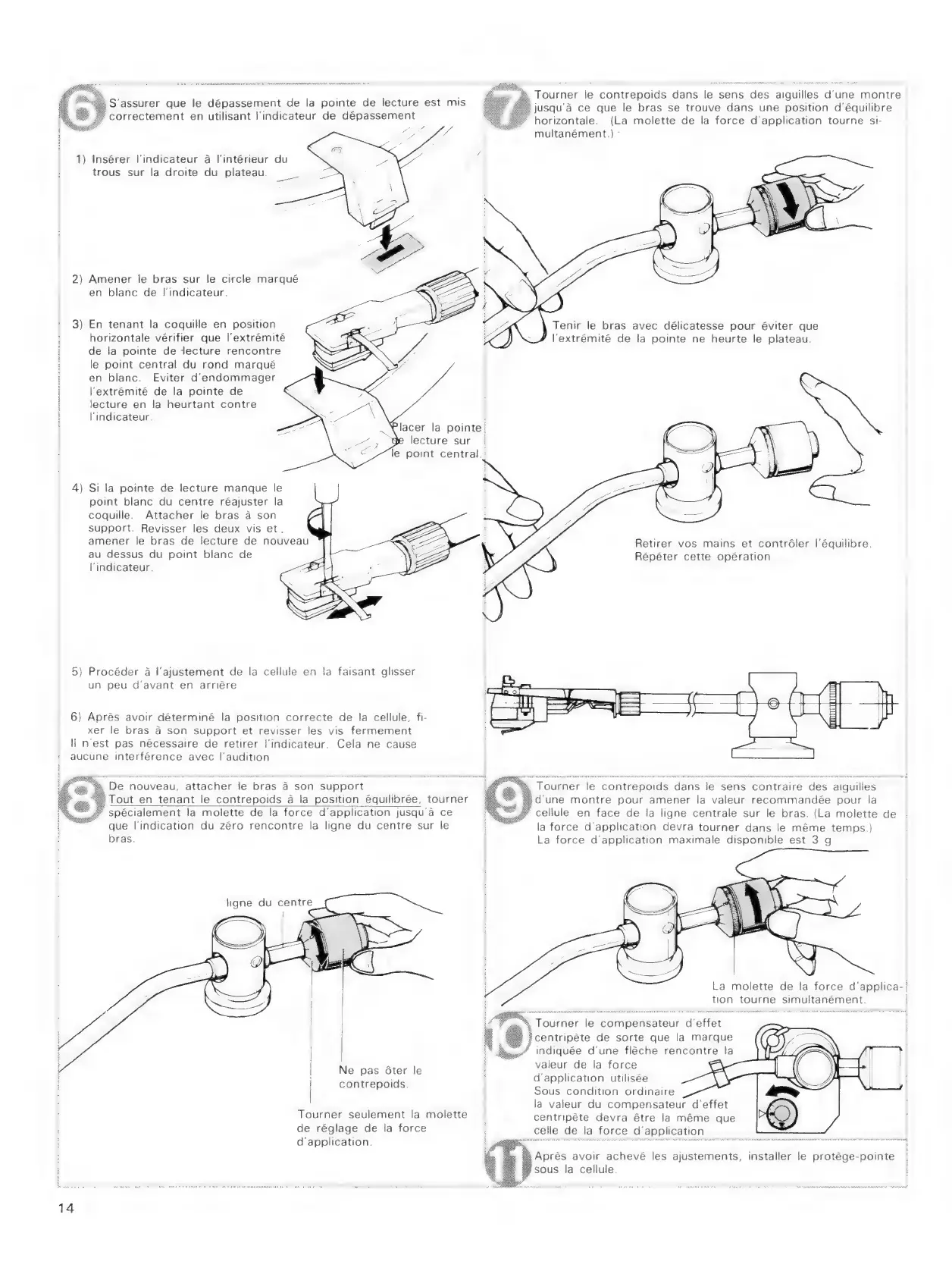

Sony PS-4750 - Page 14

S'assurer que le dépassement de la pointe de lecture est mis
correctement en utilisant l'indicateur de dépassement
1) Insérer l'indicateur à l'intérieur du
trous sur la droite du plateau.
2) Amener le bras sur le circle marqué
en blanc de l'indicateur.
3) En tenant la coquille en position
horizontale vérifier que l'extrémité
de la pointe de tecture rencontre
le point central du rond marqué
en blanc. Eviter d’endommager
l'extrémité de la pointe de
lecture en la heurtant contre
l'indicateur.
4) Si la pointe de lecture manque le
point blanc du centre réajuster la
coquille. Attacher le bras à son
support. Revisser les deux vis et.
amener le bras de lecture de nouveau
au dessus du point blanc de
l'indicateur.
5) Procéder à l'ajustement de la cellule en la faisant glisser
un peu d'avant en arrière
6) Après avoir déterminé la position correcte de la cellule, fi-
xer le bras à son support et revisser les vis fermement
Il n'est pas nécessaire de retirer l'indicateur. Cela ne cause
aucune interférence avec l'audition
De nouveau, attacher le bras à son support
Tout en tenant le contrepoids à la position équilibrée, tourner
spécialement la molette de la force d'application jusqu'à ce
que l'indication du zéro rencontre la ligne du centre sur le
bras.
ligne du centre
Ne pas ôter le
contrepoids
Tourner seulement la molette
de réglage de la force
d'application.
14
Placer la pointe:
de lecture sur :
Tourner le contrepoids dans le sens des aiguilles d'une montre
jusqu'à ce que le bras se trouve dans une position d'équilibre
horizontale. (La molette de la force d'application tourne si-
multanément.) :
Tenir le bras avec délicatesse pour éviter que
l'extrémité de la pointe ne heurte le plateau.
Retirer vos mains et contrôler l'équilibre.
Répéter cette opération
Tourner le contrepoids dans le sens contraire des aiguilles
d'une montre pour amener la valeur recommandée pour la
cellule en face de la ligne centrale sur le bras. (La molette de
la force d'application devra tourner dans le même temps.)
La force d'application maximale disponible est 3 g
La molette de la force d’applica-:
tion tourne simultanément i
Tourner le compensateur d'effet
:centripete de sorte que la marque
d indiquée d'une flèche rencontre la
valeur de la force
d'application utilisée
Sous condition ordinaire
la valeur du compensateur d'effet
centripête devra être la même que
celle de la force d'application
Après avoir achevé les ajustements, installer le protège-pointe
sous la cellule
