3-859-708-01(1)
9

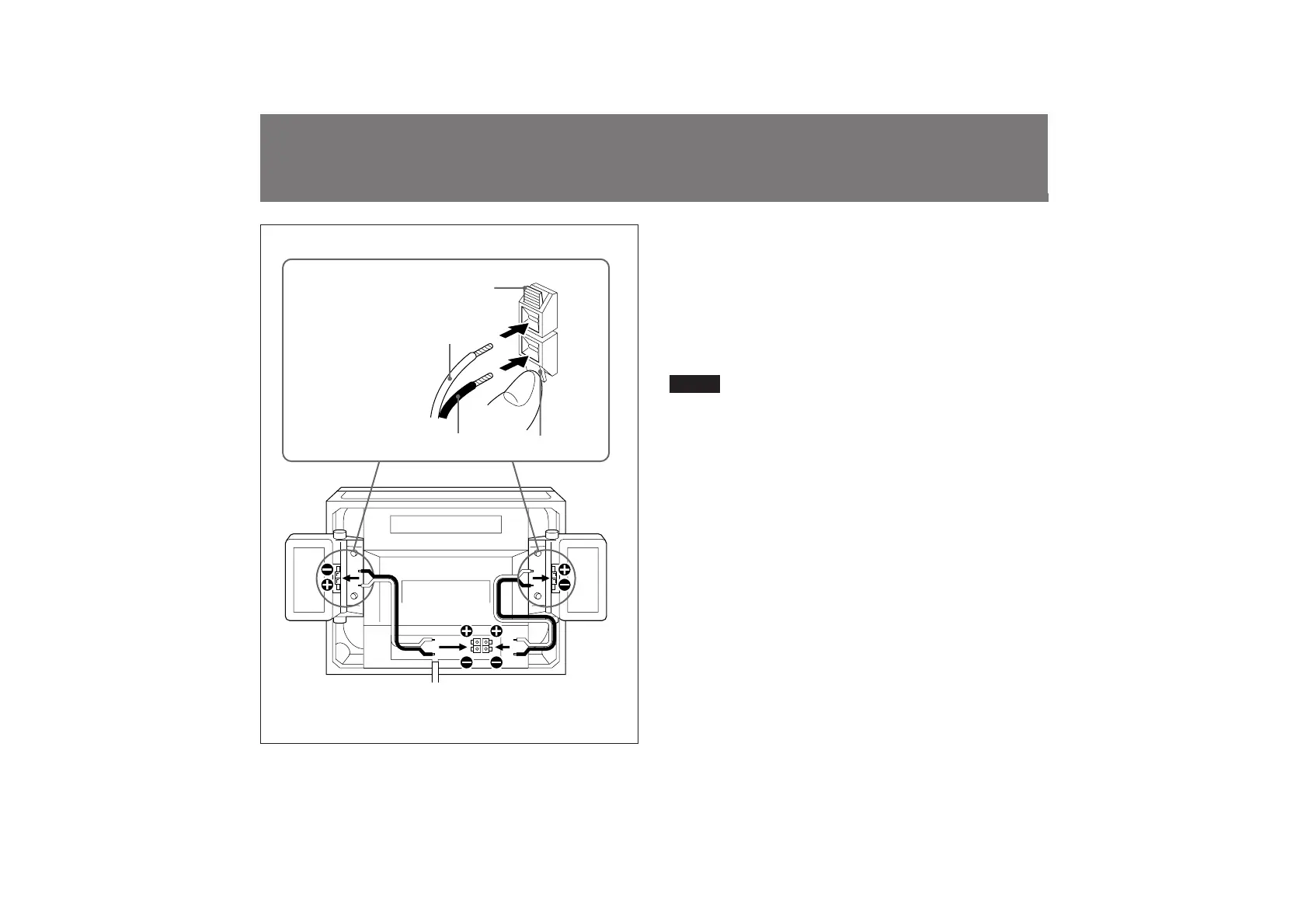

カラーモニターなどと接続する
接続する機器（カラーモ ニター、アンプなど）の電源は必ず切ってくだ
さい。
カラーモニターなどのスピーカー端子へつなぎます。
右スピーカーはモニターなどの右スピーカー端子に、左スピーカーはモ
ニターなどの左スピーカー端子につなぎます。
赤いコードで‘端子どうしを、黒いコードで’端子どうしをつなぎます。
ご注意
• 芯線がはみ出して、スピーカー端 子どうし が ショートしないように注意
してください。
• スピーカーとスピーカー端子の色合わせ（左右の区別）を間違えない
ようにしてください。片方のスピーカーコードの‘’の接続がもう一 方
と逆 に なることを 、左右のスピーカーが逆位相になっていると言いま
す。逆位相になると、ステレオ放送で低音が小さい、高音で方向感
がなくなる、全体に音が後方に引っ込んで聞こえる、ステレオ感がな
くなるなどの症状が起こりま す 。
• 低音増強スイッチのあるモニターにつなぐ場合は、低音増強スイッチ
を「入」に設定してください。
• スピーカーをモ ニターとアンプ の 両 方に接 続しないでください 。アンプ
からモニターにスピーカーコードを通じて過大な電流が流れることが
あり、モニターの故障の原因となります。
黒いコード
コードを軽く引っ
ぱって、抜けないこ
とを確かめる。
ボタンを指で押して
コードを差し込む。
黒いボタン
赤いボタン
左スピー
カー
右スピー
カー
モニターなどのスピーカー端子
赤いコード
