Tenir le récepteur à l'angle de contact approprié
Correct
Incorrect
Tête de lecture
Tête de lecture
Panneau disjoncteur
Panneau disjoncteur
Fig. 4
Incorrect
2X
1413

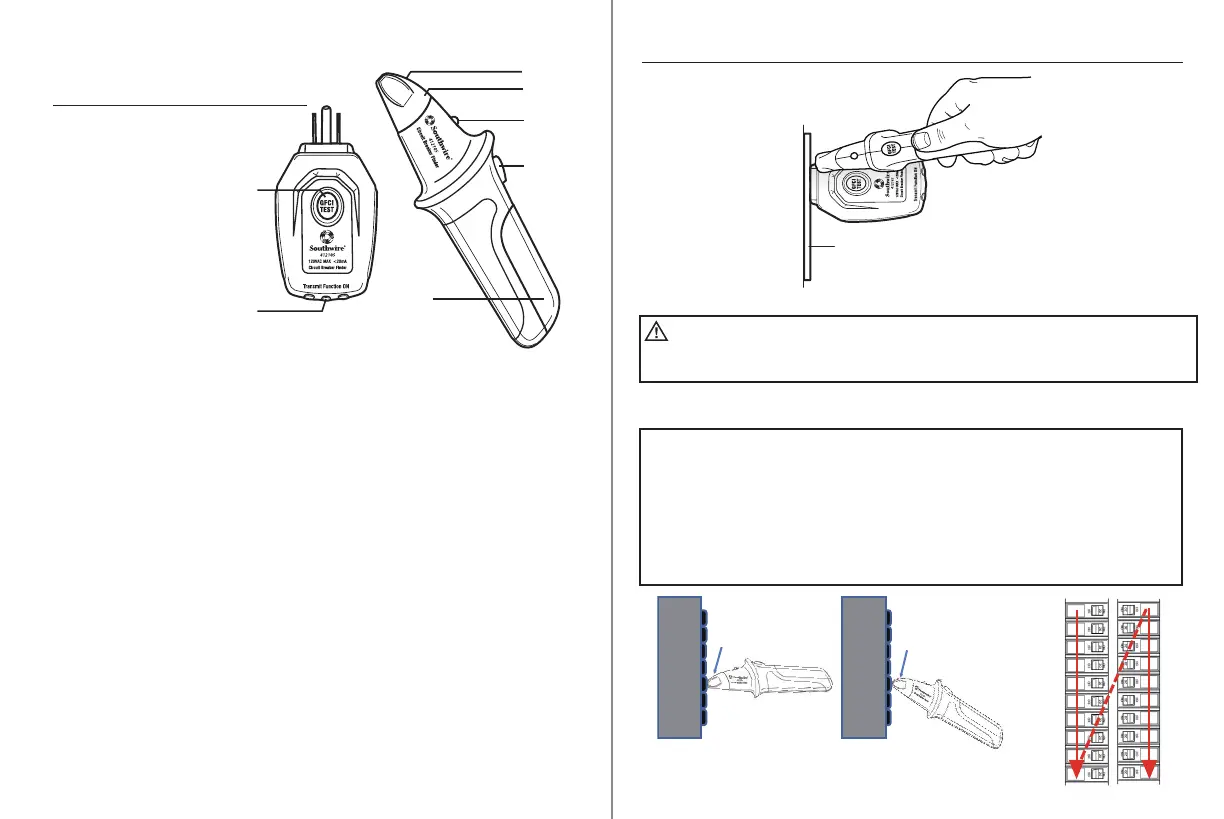

Description de l’appareil
Récepteur
1. Tête d’exploration
2. Voyant rouge
3. Voyant vert
4. Bouton marche/
arrêt/réarmement
5. Couvercle du
compartiment
de la pile
Émetteur
6. Voyant à DEL
7. Bouton de test de DDFT
5.
1.
2.
3.
4.
7.
6.
Utilisation
Tester le transmetteur et le récepteur
1. Branchez le transmetteur dans une prise électrique. La DEL rouge du
transmetteur s'allumera, indiquant que la prise électrique et le transmetteur
sont alimentés.
2. ALLUMEZ le récepteur en appuyant brièvement sur le bouton On/Off/Reset.
La DEL dans la tête de lecture s'allumera et le bip sonore retentira, indiquant
que le récepteur est prêt à utiliser. Si cela ne fonctionne pas, installez ou
remplacez la pile. (Référez-vous à la section Remplacement des piles).
3. Pour vérifier que le transmetteur et le récepteur fonctionnent correctement,
touchez le devant du transmetteur avec la tête de lecture, tel qu'illustré à la
figure 3. Le voyant DEL vert s'allumera et le bip sonore deviendra une tonalité
continue, indiquant que le transmetteur et le récepteur fonctionnent
normalement.
Trouver un disjoncteur
1) Assurez-vous de tenir le récepteur à l'angle de contact approprié et que la tête
de lecture touche le milieu de chaque disjoncteur (voir figure 4).
2) Effectuez au moins deux lectures complètes du panneau disjoncteur.
Risque d’électrocution. Procédez avec une
extrême prudence lorsque vous travaillez sur des circuits sous tension. N’utilisez
pas l’émetteur sur des circuits dont la tension dépasse 120 VCA.
AVERTISSEMENT :
Récepteur
Transmetteur
Pour tirer le meilleur de votre localisateur de disjoncteur Southwire,
suivez attentivement ces 3 directives.
3) N'appuyez pas sur le bouton On/Off/Reset entre les lectures.
La première lecture est une lecture de calibrage. Lors de la première lecture,
le récepteur détectera probablement plus d'un disjoncteur (DEL verte s'allume).
Cela est normal. Vous devez donc ignorer les résultats de la première lecture.
Prise électrique
Fig. 3
