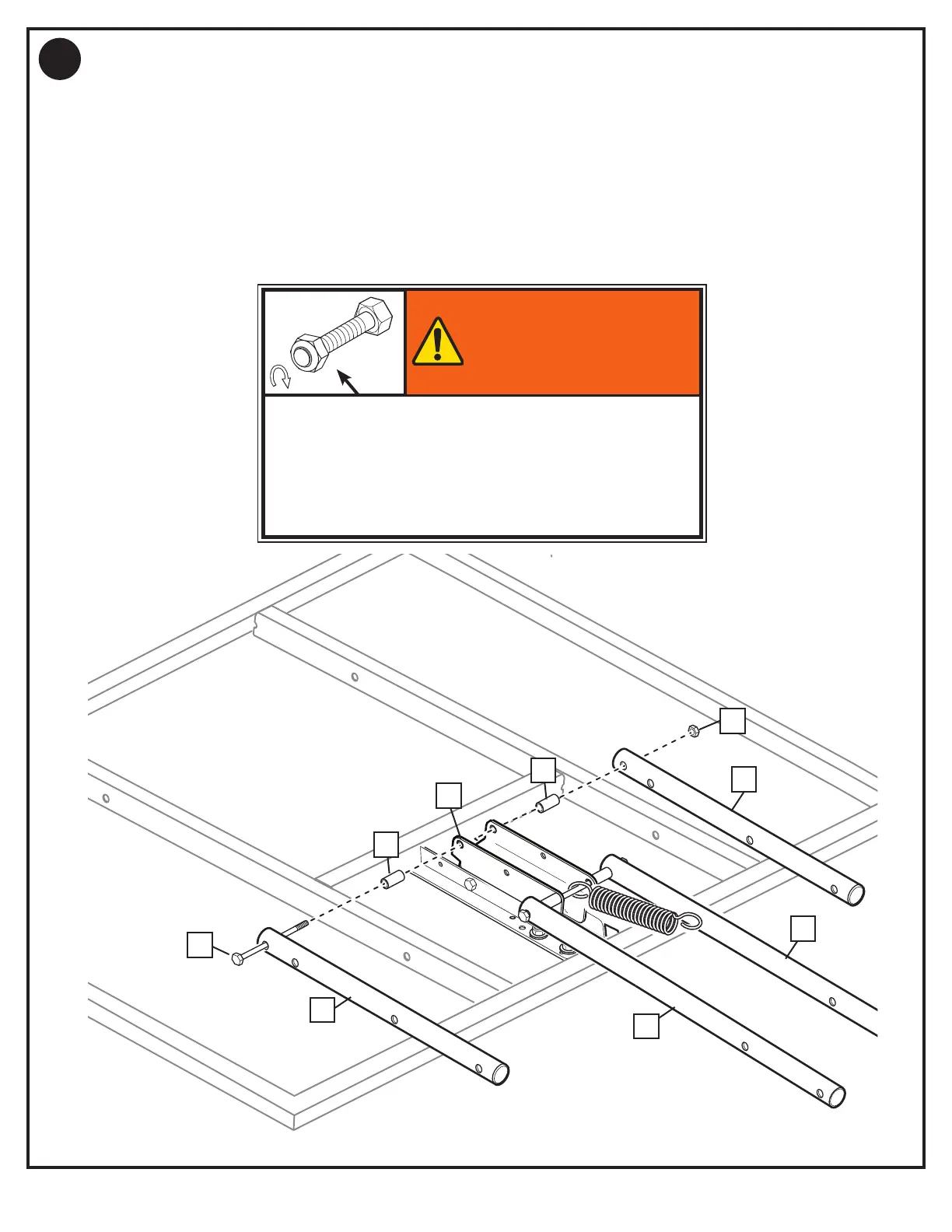

Attach upper elevator tubes (42) to backboard support brackets (14) using spacers (20), bolt (43), and nut (40) as
shown.
Attachez les tubes supérieurs du système élévateur (42) aux supports du panneau (14) à l’aide des entretoises (20), du
boulon (43) et de l’écrou (40), comme illustré.
Die oberen Verlängerungsrohre (42) wie gezeigt mit Abstandsstücken (20), Schraube (43) und Mutter (40) an den
Korbwandstützklammern (14) befestigen.
Conecte los tubos elevadores superiores (42) en los soportes del respaldo (14) usando espaciadores (20), pernos (43) y
tuercas (40) como se muestra.
30
43
20
40
42
42
4.
20
41
41
14
TIGHTEN BOLT (43) IN LOCK NUT (40) UNTIL FLUSH (EVEN) WITH LOCK NUT’S
OUTER EDGE.
SERREZ LE BOULON (43) DANS LE CONTRE-ÉCROU (40) JUSQU’À CE QU’IL SE
TROUVE AU MÊME NIVEAU QUE LE BORD EXTÉRIEUR DU CONTRE-ÉCROU.
DIE SCHRAUBE (43) IN DER GEGENMUTTER (40) SO WEIT ANZIEHEN, BIS SIE
BÜNDIG MIT DER AUSSENKANTE DER GEGENMUTTER ABSCHLIESST.
APRIETE EL PERNO (43) EN LA CONTRATUERCA (40) HASTA QUE QUEDE AL
RAS (PAREJO) CON EL BORDE EXTERIOR DE LA CONTRATUERCA.
WARNING!
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
