Spelsberg Abox - Montage auf Kabeltrasse; Vierkantrohr Installation on Cable Trays; Square Tube

7
Lochvergrößerung durch
Ausschlagen, für metrische
Schrauben
Hole enlargement by knocking
out, for metric screws

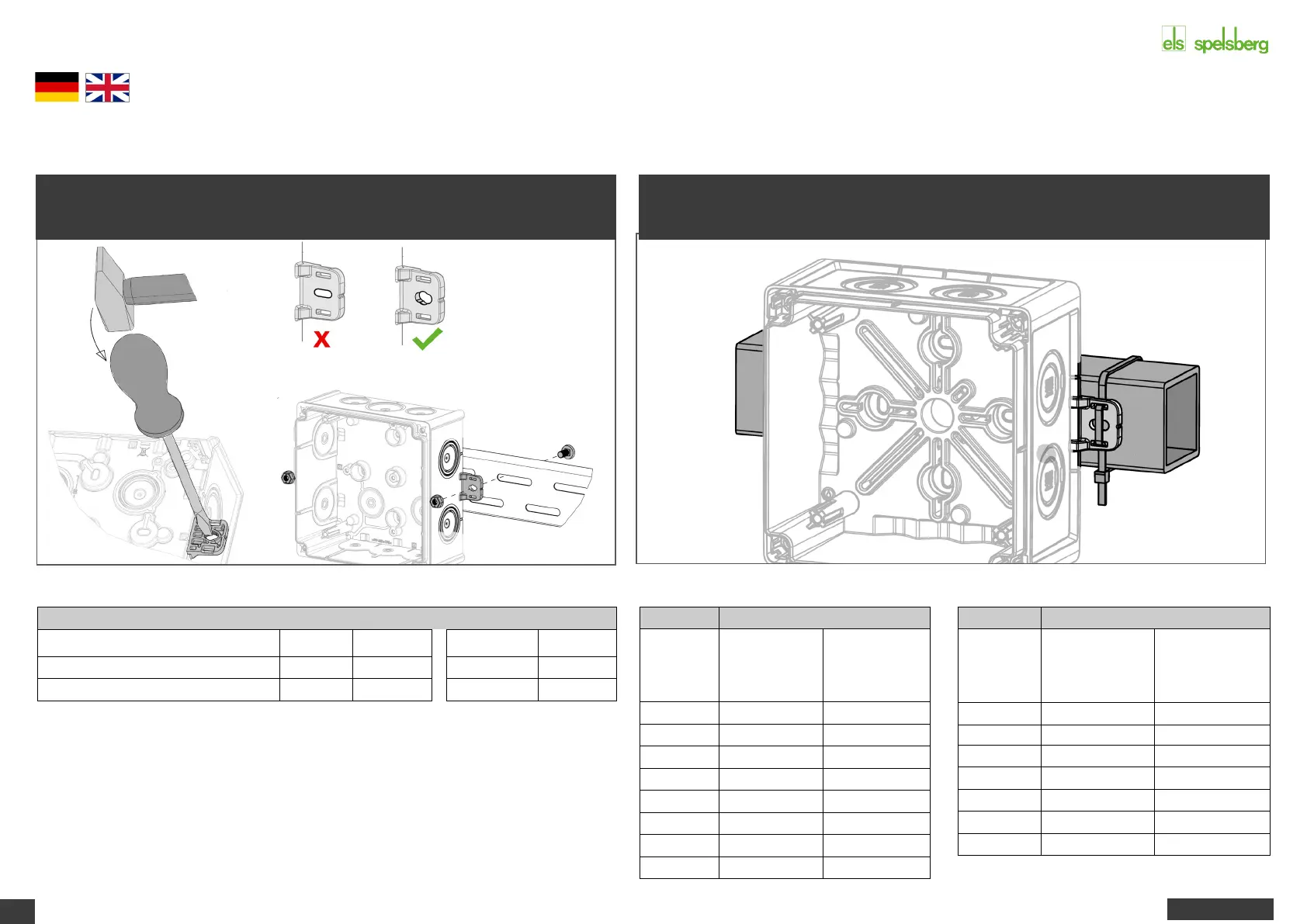

Montagehinweise für Abox / Abox Pro
Installation instructions for Abox / Abox Pro
Montage auf Kabeltrasse
Installation on cable trays
Montage auf Vierkantrohr
Installation on square tube
Drehmomente / Torques
Deckel
/ Cover
Abox
1,2 Nm
Abox Pro
1,5 Nm
Klemmleisten
/ Terminal strips
Abox
1,0 Nm
Abox Pro
1,5 Nm
Bodendome
/ Ground dome
Abox
1,2 Nm
Abox Pro
1,5 Nm
Lochabstand / hole spacing
Type Bodenbefestigung
(innen)
floor attachment
(inside)
Außenbefestigungs-
laschen
external attachment
tabs
Abox 025
35 mm
103 mm
Abox 025/2
85 mm / 40 mm
168 mm
Abox 040
40 mm
118 mm
Abox 060
55 mm
143 mm
Abox 100
80 mm
168 mm
Abox 160
125 mm
Abox 250
125 mm
Abox 350
125 mm
Lochabstand / hole spacing
Type Bodenbefestigung
(innen)
floor attachment
(inside)
Außenbefestigungs-
laschen
external attachment
tabs
Abox Pro 025
35 mm
103 mm
Abox Pro 040
55 mm
118 mm
Abox Pro 060
60 mm
143 mm
Abox Pro 100
80 mm
170 mm
Abox Pro 160
125 mm
Abox Pro 250
125 mm
Abox Pro 350
125 mm
