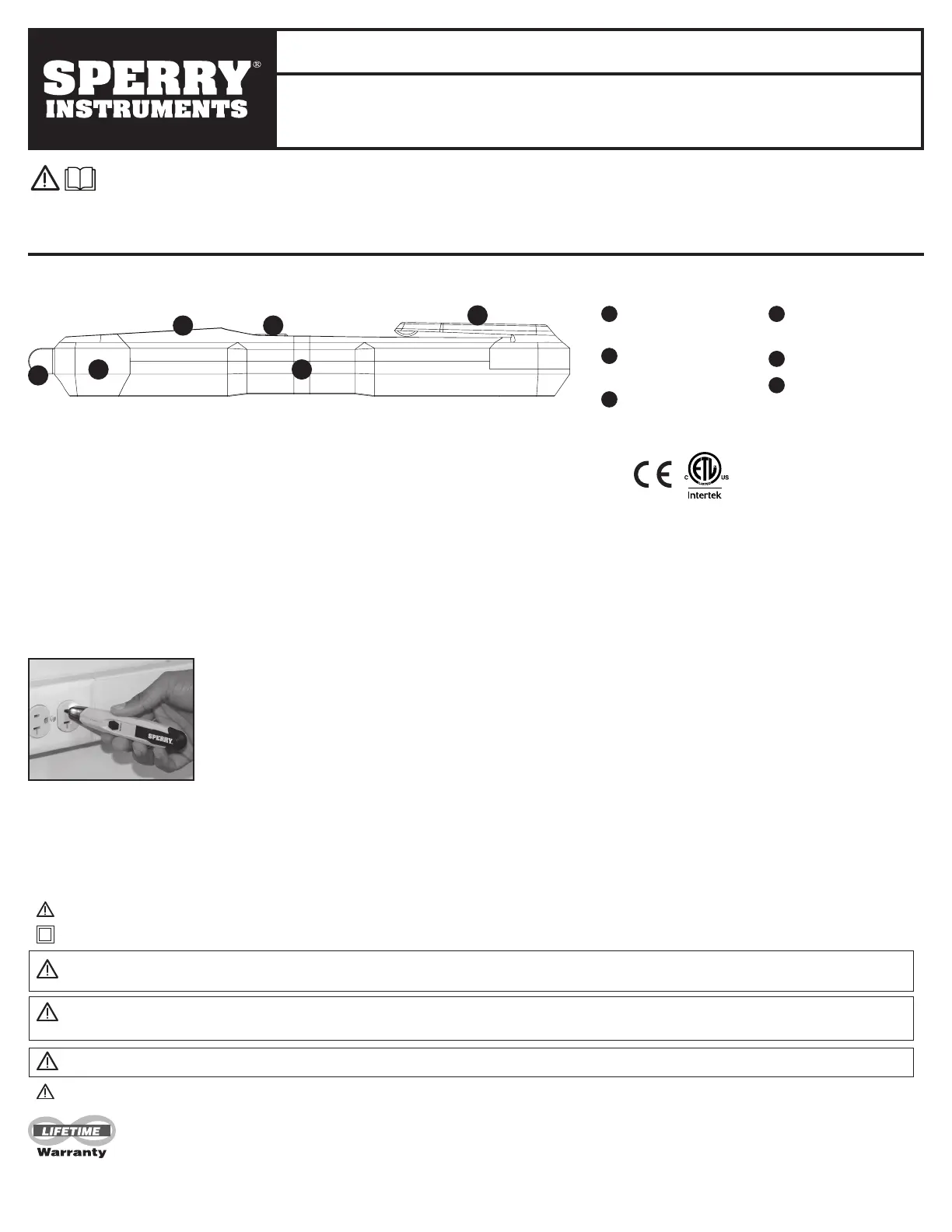

INSTRUCCIONES DE FUNCIONAMIENTO
DETECTOR DE TENSIÓN SIN CONTACTO C/LINTERNA LED
VD6508
ESPECIFICACIONES:
Rango de funcionamiento: regulable de 50-1000 VCA, 50-60 Hz; CAT III 1000 V/CAT IV 600 V
Indicadores: Visuales y sonoros
Entorno de funcionamiento: 32° - 104° F (0 - 32° C) ; 80% HR máx.,
50% HR por encima de 30° C
Altitud hasta 2000 metros. Uso en interiores.
Grado de contaminación 2.
Limpieza: elimine la grasa y la suciedad con una tela limpia y seca.
1.0 FUNCIONES DEL MEDIDOR
LEA TODAS LAS INSTRUCCIONES DE FUNCIONAMIENTO ANTES DEL USO. Proceda con suma precaución al controlar circuitos
eléctricos a fin de evitar lesiones por descargas eléctricas. Sperry Instruments supone que el usuario posee conocimientos básicos de
electricidad y no será responsable de ninguna lesión o daño ocasionados por el uso inadecuado de este detector.
OBSERVE y siga todas las normas de seguridad industrial estándar y los códigos eléctricos locales.
Cuando sea necesario llame a un electricista calificado para que resuelva los problemas y repare el circuito eléctrico defectuoso.
1
2
3
4
5
6
1
Linterna LED ultra
brillante
2
Indicadores Hi-Vis™
de 360°
3
Indicador sonoro con
pitido fuerte
4
Carcasa ABS de alto
impacto
5
Presilla para el bolsillo
6
Botón de conexión
2.0 FUNCIONAMIENTO:
Antes del uso pruebe la batería oprimiendo el botón de conexión (n.° 6) en el lado superior del detector. Si la
batería está en buenas condiciones, la luz parpadea y el parlante emite un chirrido momentáneamente. Si los
indicadores no funcionan, reemplace la batería. Esta unidad funciona con 1 batería AAA. Para reemplazar la
batería, deslice la presilla para el bolsillo (n.° 5) como lo indica la flecha que está al costado de dicha presilla.
Inserte una batería nueva y deslice la presilla para el bolsillo de nuevo a su lugar.
Para detectar si hay tensión - Oprima el botón de conexión para encender el detector. Esto también encenderá
la linterna LED. El detector y la linterna permanecerán encendidos hasta que se vuelva oprimir el botón de
conexión. Consulte la Fig. 1 - Coloque el sensor sobre o cerca del cable, el dispositivo o el circuito que se desea
probar. Si hay tensión de CA entre 50-1000 VCA, el LED de color rojo y la linterna se encienden y el parlante
suena continuamente.
Electricidad estática - el detector está sujeto a interferencia eléctrica estática. Si el LED o el tono se activa una vez, está detectando la
electricidad estática en el aire. Al detectar tensión, el LED y el tono se activan varias veces.
Fig. 1
3.0 ADVERTENCIAS DE SEGURIDAD:
PRECAUCIÓN - CONSULTE ESTE MANUAL ANTES DE USAR ESTE DETECTOR.
Aislamiento doble: el detector está protegido todo el tiempo por un aislamiento doble o reforzado.
Advertencia: este producto no detecta voltajes potencialmente peligrosos por debajo de 50 voltios.
No use fuera de los rangos marcados/nominales indicados.
Advertencia: para garantizar que la unidad esté funcionando de manera adecuada, se debe realizar la prueba siempre en un circuito conocido con
energía antes del uso.
Advertencia: este detector no detecta tensión en cables que están eléctricamente blindados por conducto metálico o recintos eléctricos puestos a tierra.
No coloque ninguna parte de la mano de manera que quede más cerca de la punta que el botón de conexión.
800.624.4320 • Waukesha, WI • sperryinstruments.com • SPR_TL_084_1218
Garantía limitada durante toda la vida útil se limita exclusivamente a la reparación o el reemplazo, ningún tipo de garantía de
comerciabilidad o adecuación para un fin en particular. Se garantiza que el producto está libre de defectos en los materiales y la
mano de obra durante la vida útil normal del producto. En ningún caso Sperry Instruments, será responsable de daños fortuitos o indirectos.
