Rev. C 19-7-04 Hoja
Lista de partes e
Instrucciones de funcionamiento
para: 5018
Formulario No. 107299

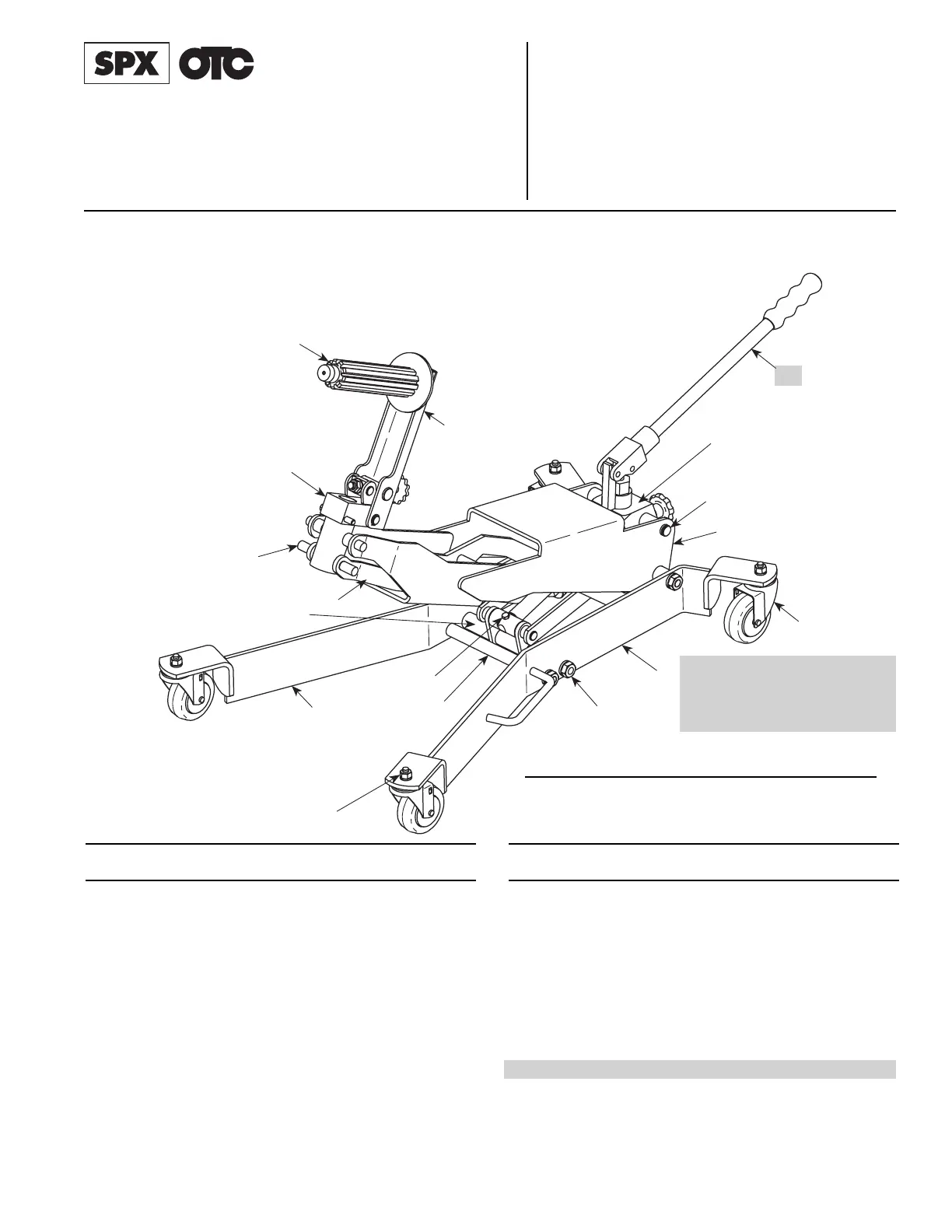

Manejador de embrague y rueda volante
Para camión de uso pesado
Capacidad máxima: 136 kg (300 lb)
1 de 3
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 EE.UU.
Teléfono: (507) 455-7000
Serv. Téc.: (800) 533-6127
Fax: (800) 955-8329
Ingreso de pedidos: (800) 533-6127
Fax: (800) 283-8665
Ventas internacionales: (507) 455-7223
Fax: (507) 455-7063
1
2
3
4, 5, 6
7
8
9
10, 11, 12
13, 14
15
16
17
18
19
20, 21
22
1 508812 1 Eje estriado (5.08 cm [ 2" diá.];
3.175 cm [1-1/4"] piloto)
2 14528 1 Perno
3 516218 1 Unidad hidráulico
4 509227 1 Clavija
5 509226 2 Tubo espaciador
6 14855 2 Anillo retenedor
7 509212 1 Brazo de elevación
8 512367 4 Cáster (5.08 cm [3-1/2"])
9 509210 1 Pata izquierda
10 10395 6 Tuerca de casquillo
11 10251 6 Arandela de presión
(0.64 cm [5/8"])
12 509206 3 Clavija
13 10206 4 Tuerca hexagonal
(1.11 cm [7/16"])
14 10248 4 Arandela de presión/
1.11 cm (7/16")
15 10005 1 Tornillo de cabeza hexagonal
16 517216 1 Tubo del brazo de elevación
17 509209 1 Pata derecha
18 510582 1 Soldadura del bloque para carga
19 509203 1 Brazo de nivelación
20 12101 8 Anillo retenedor
21 513179 1 Clavija del soporte del cabezal
22 515685 1 Ensamble del cabezal
23 506981 1 Manija
Se incluyen las partes pero no se muestran
509218 2 Resorte de extensión
509220 1 Clavija
509244 4 Espaciador
Artículo No. de
No. Orden Cant. Descripción
Artículo No. de
No. Orden Cant. Descripción
Refiérase al reverso de
esta hoja para las partes
de reemplazo del cabezal.
Accesorios opcionales - pedir en forma separada
No. 516160 Accesorio de manipulación de la rueda volante
No. 515686 Eje estriado (4.45 cm [1-3/4"] diá.; 3.18 cm [1-1/4"] [piloto])
No. 516159 Eje estriado (4.45 cm [1-3/4"] diá.; 2.54 cm [1"] [piloto])
23
Las áreas sombreadas
reflejan las últimas
revisiones que se le
realizaron a este formulario.
