SQlab | SPORTS ERGONOMICS | M-D LINE SÄTTEL | EDITION DE 2022-11 | SEITE 8
✓
OK

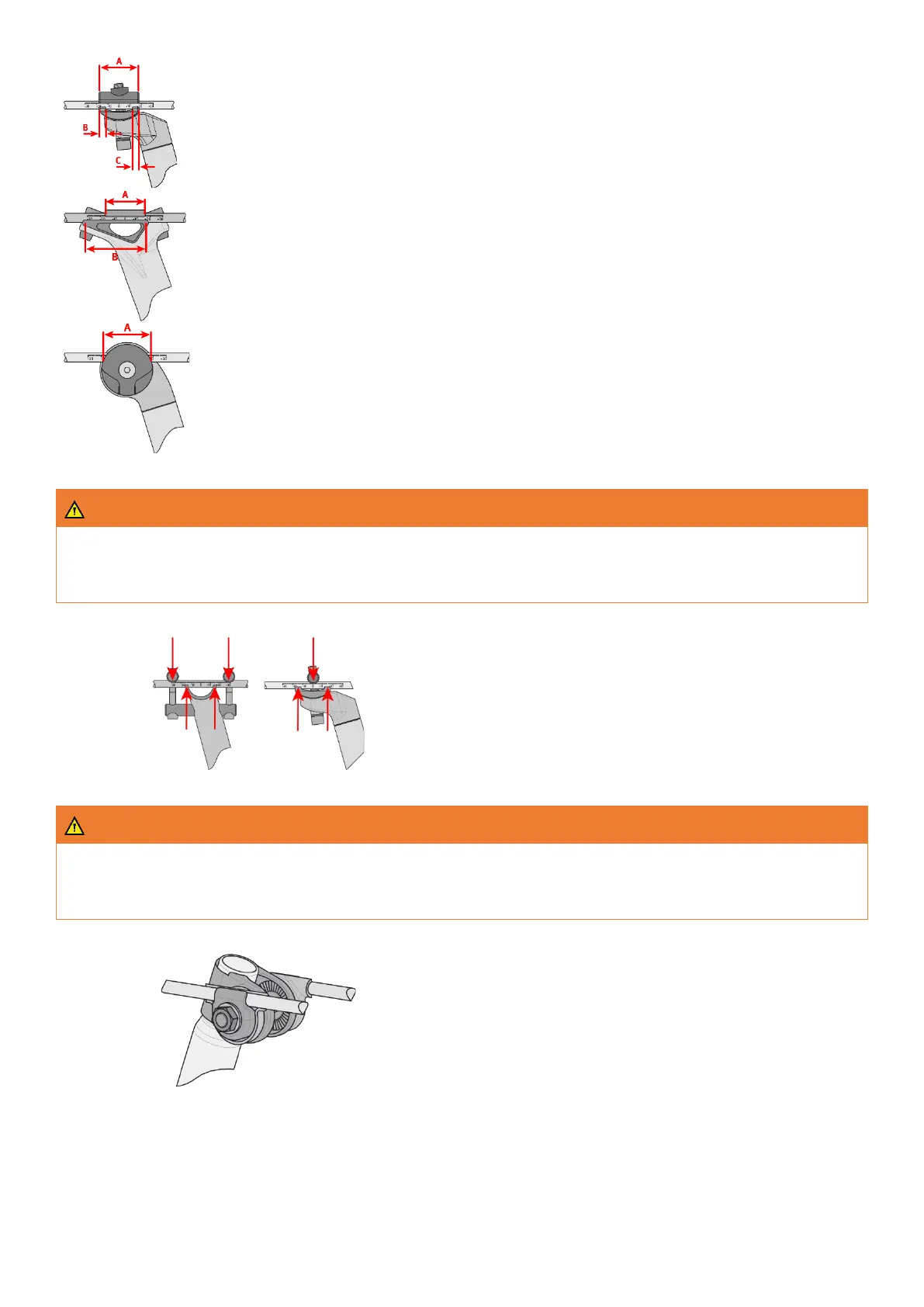

Die Klemmung der Streben muss wenigstens eine Länge „A“ (oder Stützabstand)
von 32 mm aufweisen. Die minimale Länge „B“ und „C“ jeder einzelnen
Klemmfläche muss wenigstens 7 mm betragen.
✓
OK
Die Länge „A“ der oberen Klemmbacke muss wenigstens 32 mm betragen und
innerhalb der möglicherweise längeren unteren Klemmbacke „B“ positioniert sein.
✓
OK
Auch bei Sattelstützen mit einer quer zu Fahrrichtung klemmenden Mechanik muss
die Klemmlänge „A“ wenigstens 32 mm betragen
Warnung
Klemmung des Sattelgestells mit entgegengesetzten Klemmbacken oder Klemmflächen
Bruchgefahr des Sattelgestells durch Biegebeanspruchung
• Klemmen Sie die Klemmbacken oder Klemmflächen so, dass sie richtungsgleich mit dem Sattelgestell verlaufen.
❌ NOT OK
Warnung
Montage des SQlab Sattels mittels Sattelkloben
Bruchgefahr durch unzuverlässige Klemmung des Sattels
• Verwenden Sie herkömmliche Sattelklemmungen.
❌ NOT OK
