Assemblages d'empilements I-Line
Tableau 1 : Numéros de catalogue des plaques et
prolongateurs de remplissage
Prolongateurs de remplissage
Châssis du disjoncteur
Hauteur de montage
du disjoncteur
Nº de
catalogue
Toutes les applications sauf PowerPact H/J
avec déclencheur Micrologic 5/6
38,1 mm (1,5 po) HLW1BL
114,3 mm (4,5 po) HLW4BL
Disjoncteurs PowerPact à châssis H/J avec
déclencheur Micrologic 5/6 uniquement
114,3 mm (4,5 po) HLW4EBL
Plaques de remplissage
Toutes les applications
Hauteur de montage
Nº de
catalogue
38,1 mm (1,5 po) HNM1BL
114,3 mm (4,5 po) HNM4BL

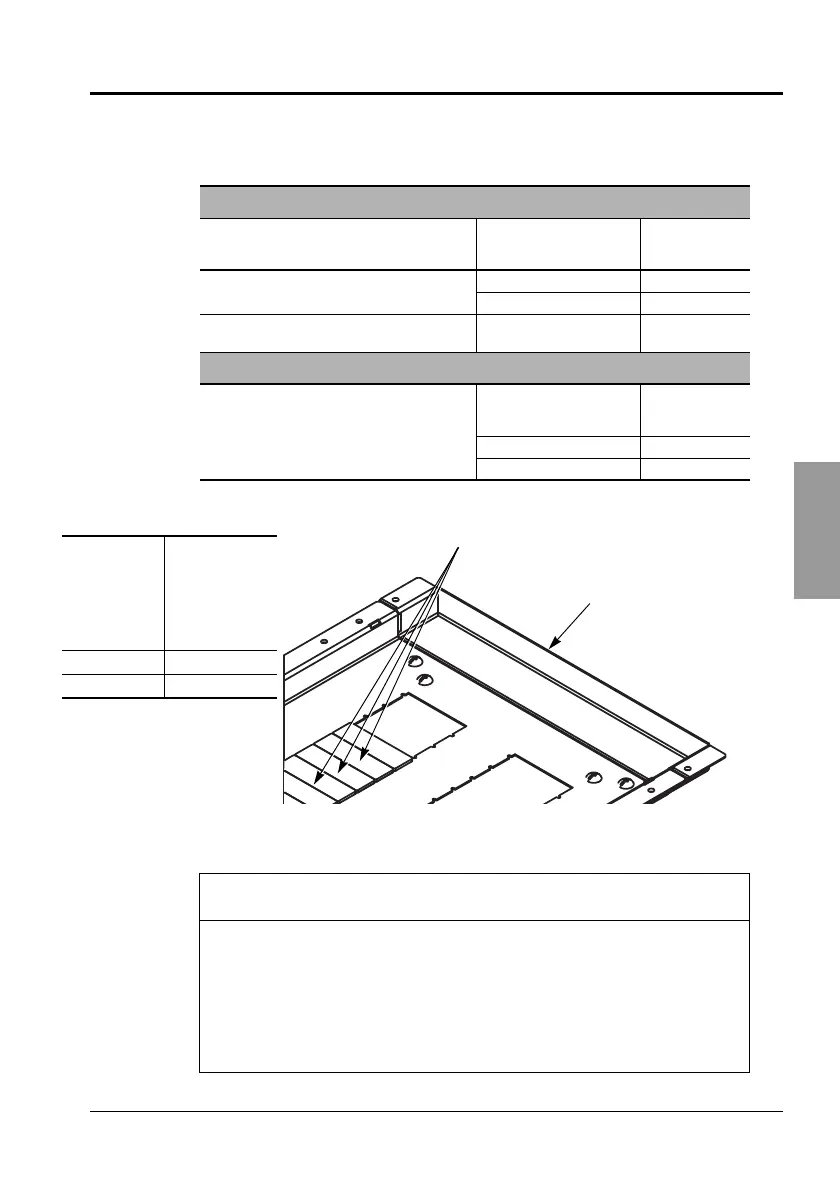

Figure 8 : Préparation de la garniture intérieure de la section d'éclairage
Plaques de remplissage
Couvercle de la
garniture intérieure de
la section d'éclairage
Section
d'éclairage
Nº de
catalogue
des plaques
de
remplissage
NF NFFP15
NQ NQFP15
AVI
S
RISQUE D'ASSEMBLAGE INAPPROPRIÉ
• Ne désassemblez pas l'assemblage d'empilement de barre-bus I-Line.
• Si l'entretien l'exige, contactez Schneider Electric.
Si ces directives ne sont pas respectées, cela peut entraîner des
dommages matériels et en plus annulera la garantie.
