Panneaux de commutation combinés I-Line
MC
80043-808-02 Rév. 02
Installation—Directives de réarmement du disjoncteur 03/2017
20
FRANÇAIS
Directives de réarmement du disjoncteur
Si le disjoncteur est déclenché, la manette se trouvera en position
moyenne entre marche (I) et arrêt (O). Pour réarmer le disjoncteur,
mettre la manette à la position d’arrêt (O), puis à la position de marche (I).
Préparation de la cloison de la garniture intérieure I-Line

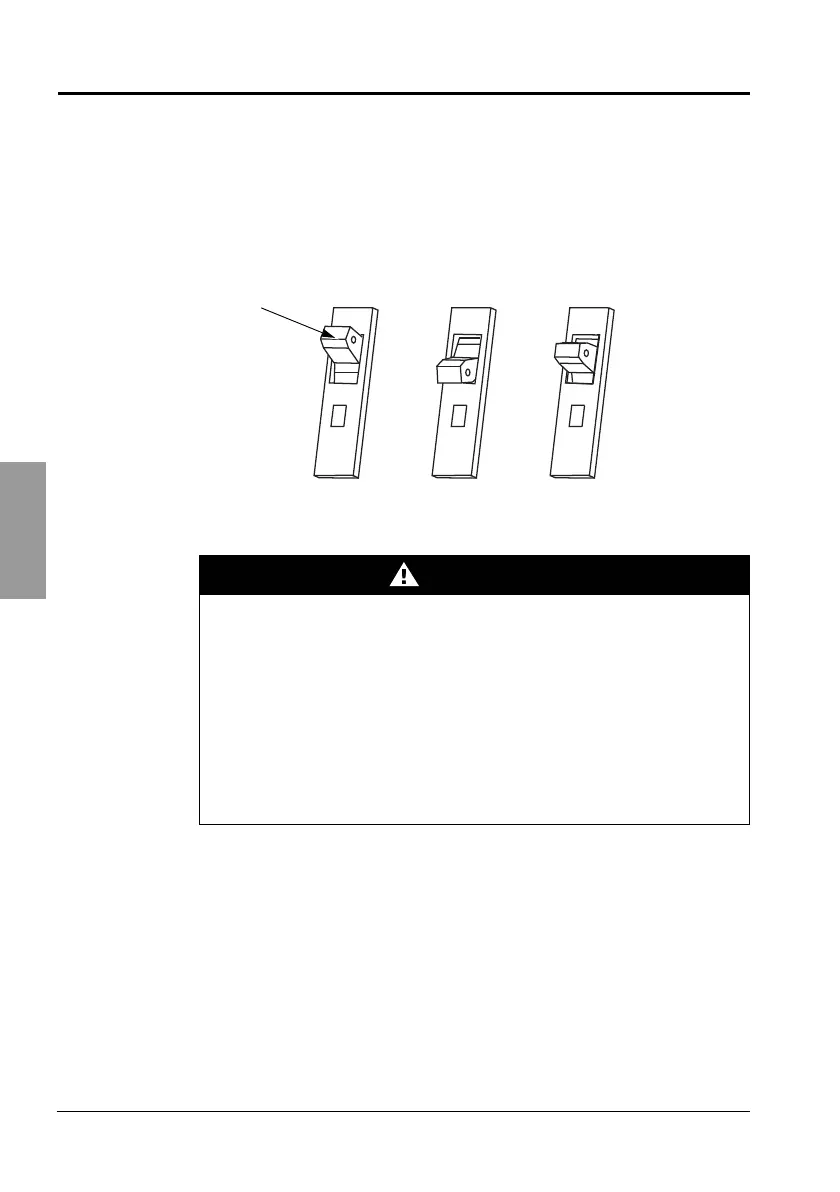

Figure 7 : Positions de la manette du disjoncteur
ON
OFF
ON
OFF
ON
OFF
Marche (ON) Arrêt (OFF) Déclenché
Manette
DANGER
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR D'ARC
ÉLECTRIQUE
• Avant de mettre le panneau de commutation combiné I-Line sous
tension, tous les espaces inutilisés doivent être remplis avec des
plaques de remplissage.
• Replacez tous les dispositifs, les portes et les couvercles avant de
mettre l'appareil sous tension.
Si ces directives ne sont pas respectées, cela entraînera la mort
ou des blessures graves.
80043-808-01.book Page 20 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
