© 2013–2017 Schneider Electric Tous droits réservés
80043-808-02 Rév. 02 Panneaux de commutation combinés I-Line
MC
03/2017 Installation—Installation et démontage des disjoncteurs QO et QOB
19
FRANÇAIS
Démontage des disjoncteurs QO et QOB
Pour les directives suivantes, consulter la figure 6, Installation et
démontage des disjoncteurs QO et QOB, à la page 19.
1. Couper (O) toutes les alimentations du panneau de commutation
combiné I-Line.
2. Mettre le disjoncteur hors tension (O/OFF).
3. Retirer le grand couvercle de la garniture intérieure et le couvercle de
la garniture intérieure de la section d'éclairage (figure 2, Retrait de la
garniture intérieure, à la page 11).
4. Retirer le fil de charge. Fixer le fil et couvrir l'extrémité exposée.
5. Dégager le connecteur de dérivation.
Pour les disjoncteurs QO :
tirer vers l'extérieur jusqu'à ce que les mâchoires enfichables se
dégagent totalement du connecteur de dérivation.
Pour les disjoncteurs QOB :
desserrer les vis du connecteur du disjoncteur et soulever le
disjoncteur pour le retirer du connecteur de dérivation.
6. Déboîter du rail de montage l’extrémité de la borne de raccordement
du disjoncteur.
7. Insérer des plaques de remplissage de disjoncteur dans le couvercle
de la garniture intérieure de la section d'éclairage (figure 8, Préparation
de la garniture intérieure de la section d'éclairage, à la page 21).
8. Réinstaller le couvercle de la garniture intérieure de la section
d'éclairage et le grand couvercle de la garniture intérieure.
9. S'assurer qu'il n'y a aucun débris au niveau du raccordement de la
section I-Line avant de remettre sous tension.
10. Remettre le panneau de commutation combiné I-Line sous tension.

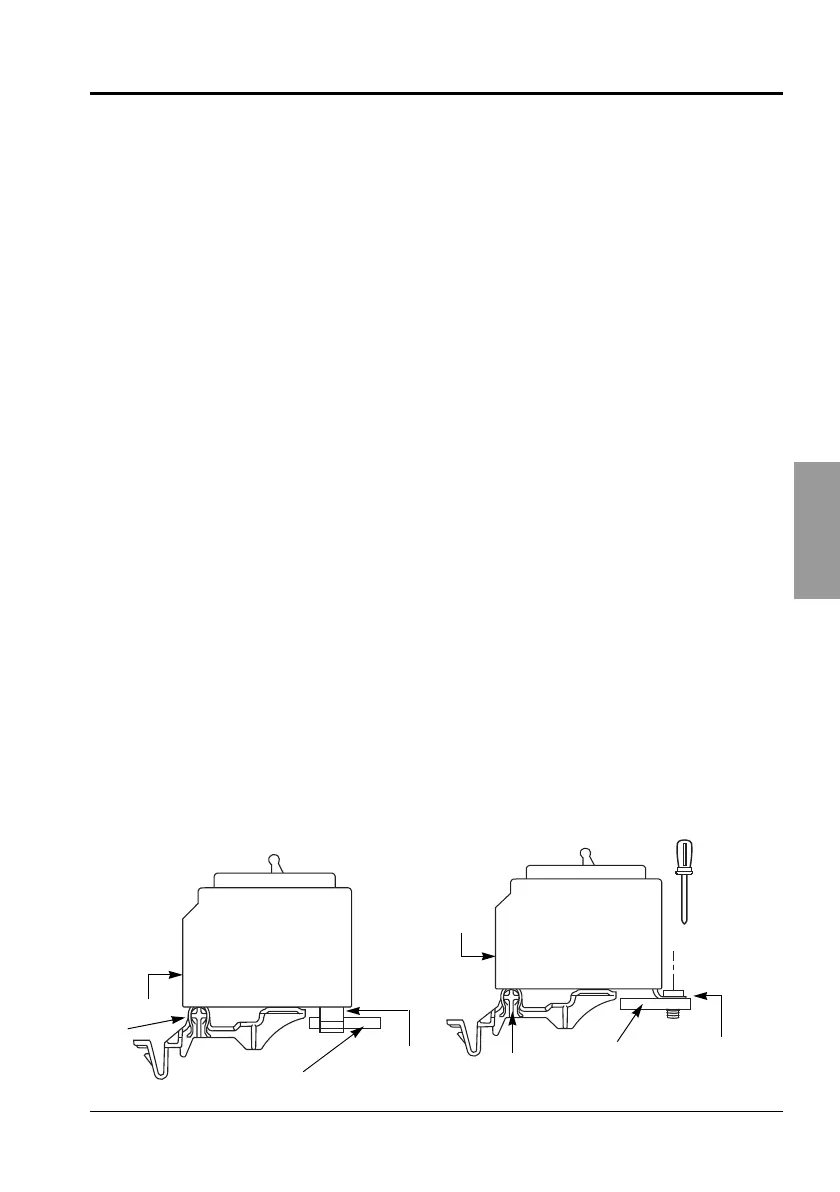

Figure 6 : Installation et démontage des disjoncteurs QO et QOB
C
L
QOB
QO
Connecteur de
dérivation, trou
de montage (non
représenté)
Rail de
montage
Borne de
raccordement
Mâchoire
enfichable
(connecteur du
disjoncteur)
Rail de
montage
Borne de
raccordement
Vis de
connecteur
boulonné
Connecteur de
dérivation
80043-808-01.book Page 19 Wednesday, March 22, 2017 12:31 PM
