Tableros de distribución combinados I-Line™ 80043-808-02 Rev. 02
Instalación—Instalación y desmontaje de los interruptores automáticos QO y QOB 03/2017
16
ESPAÑOL
.
Instalación y desmontaje de los interruptores automáticos QO y QOB
Instalación de los interruptores automáticos QO y QOB
Consulte la figura 6, Instalación y desmontaje de los interruptores
automáticos QO y QOB, en la página 18, al realizar las siguientes
instrucciones.

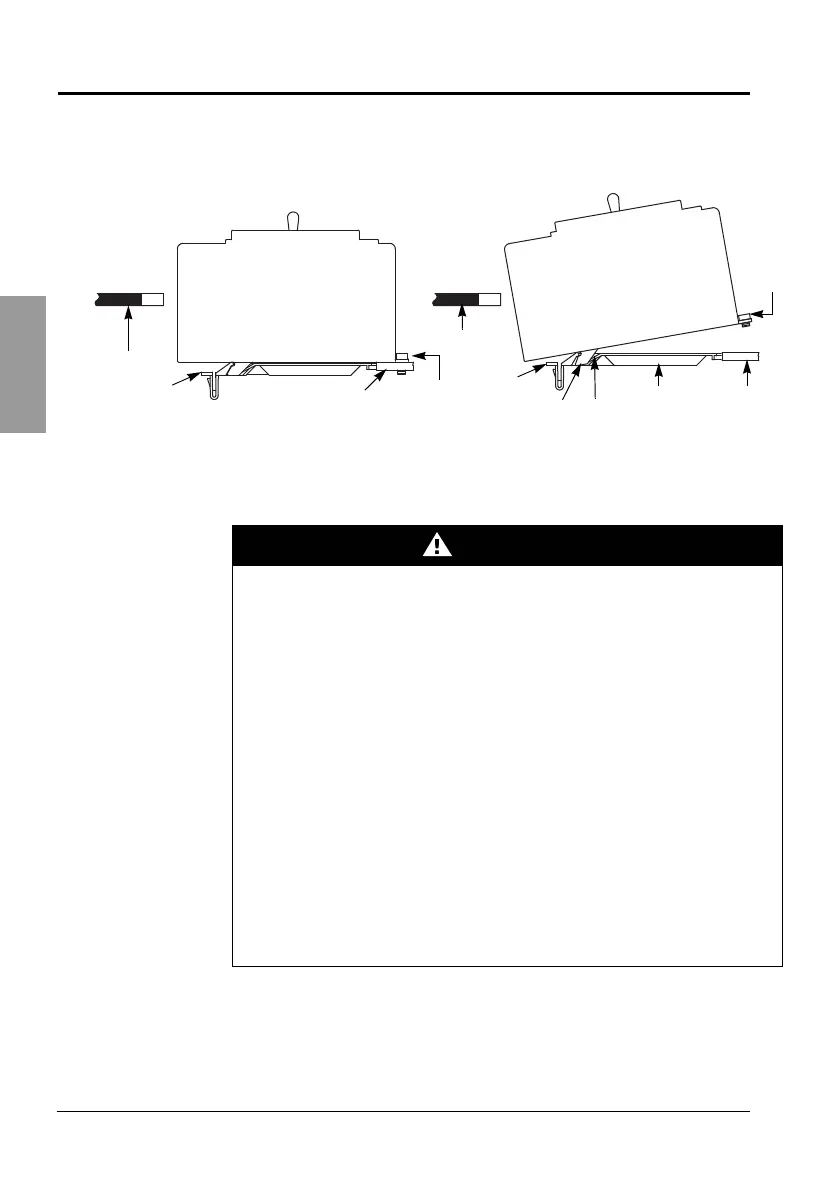

Figura 5: Instalación y desmontaje de los interruptores automáticos ECB,
EDB, EGB y EJB
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO
POR ARQUEO
• Utilice equipo de protección personal (EPP) apropiado y siga las
prácticas de seguridad en trabajos eléctricos establecidas por su
Compañía, consulte la norma 70E de NFPA, Z462 de CSA y
NOM-029-STPS.
• Solamente el personal eléctrico calificado deberá instalar y prestar
servicio de mantenimiento a este equipo.
• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera
de él.
• Siempre utilice un dispositivo detector de tensión nominal adecuado
para confirmar la desenergización del equipo.
• Todos los espacios sin utilizar deben cubrirse con placas de relleno.
• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes
de energizar este equipo.
El incumplimiento de estas instrucciones podrá causar la muerte
o lesiones serias.
ECB/EDB/EGB/EJB
ECB/EDB/EGB/EJB
Riel
Cable de
carga
Tornillo
cautivo
Conector del
interruptor
automático con
agujero roscado
Riel
Cable de carga
Tornillo
cautivo
Conector del
interruptor
auto. con
agujero
roscado
Cubierta
de las
fases
Pie de
montaje
Ranura
