Desmontaje del interruptor automático QO y QOB
Consulte la figura 6, Instalación y desmontaje de los interruptores
automáticos QO y QOB, en la página 18, al realizar las siguientes
instrucciones.
1. Desconecte toda la alimentación al tablero combinado I-Line.
2. Desenergice (O/OFF) el interruptor automático.
3. Desmonte la cubierta grande del marco interior y la cubierta del
marco interior de la sección de alumbrado (figura 2, Desmontaje del
marco interior, en la página 11).
4. Retire el conductor de carga. Sujete el conductor y cubra el extremo
expuesto.
5. Desenganche el conector derivado.
Para los interruptores automáticos QO:
— Jale hacia fuera hasta que las mordazas enchufables se
desenganchen completamente del conector derivado.
Para los interruptores automáticos QOB:
— Afloje los tornillos en el conector del interruptor automático y jale
el interruptor hasta desengancharlo del conector derivado.
6. Desenganche el extremo del interruptor automático correspondiente
del riel de montaje.
7. Inserte las placas de relleno del interruptor automático en la cubierta
del marco interior de la sección de alumbrado (figura 8, Preparación
del marco interior de la sección de alumbrado, en la página 20).
8. Vuelva a instalar la cubierta del marco interior de la sección de
alumbrado y la cubierta grande del marco interior.
9. Asegúrese de que la conexión de la sección I-Line esté libre de
escombros antes de volver a energizar.
10. Vuelva a energizar el tablero combinado I-Line.

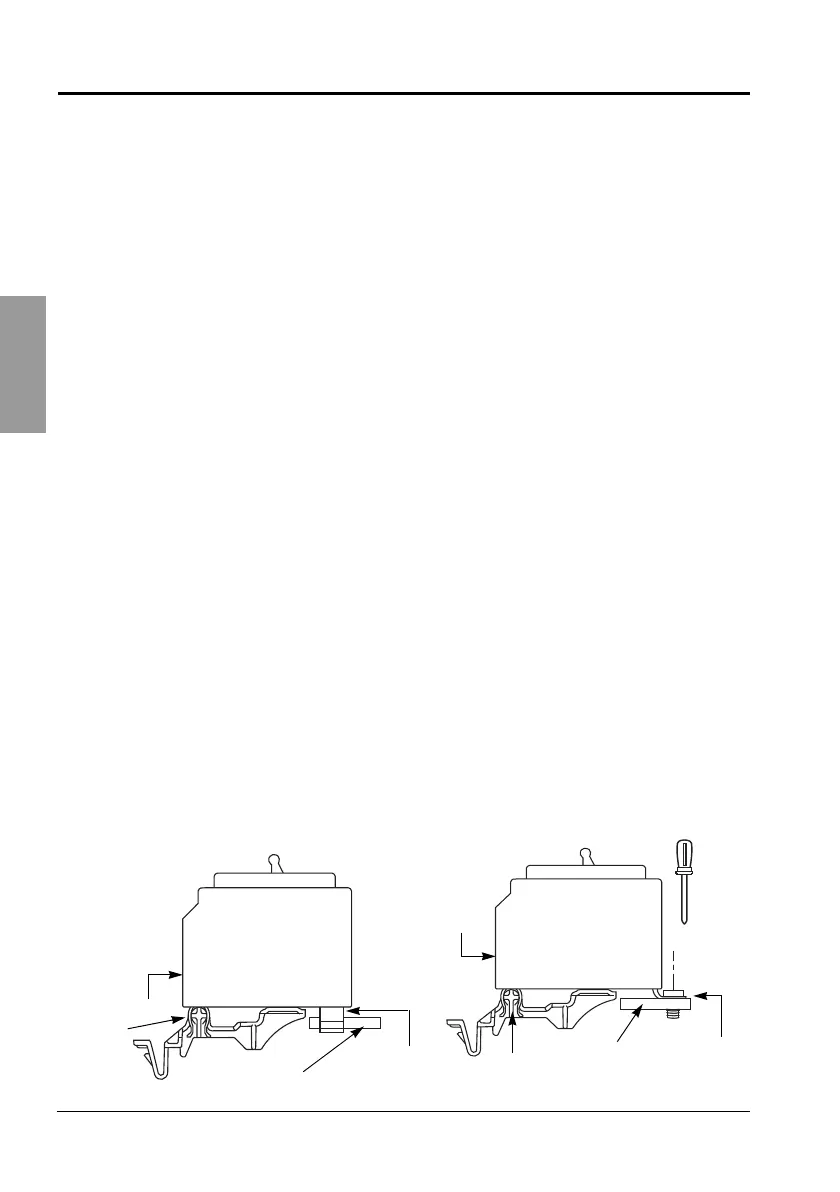

Figura 6: Instalación y desmontaje de los interruptores automáticos QO y QOB
QO
Conector derivado,
agujero de montaje
(no se muestra)
Riel de
montaje
Terminal del
conductor
Mordaza enchufable
(conector del
interruptor auto.)
Riel de
montaje
Terminal del
conductor
Tornillos del
conector
atornillable
Conector del
lado de línea
