80043-808-02 Rev. 02 Tableros de distribución combinados I-Line™
03/2017 Instalación—Instrucciones para restablecer el interruptor automático
19
ESPAÑOL
Instrucciones para restablecer el interruptor automático
Si se dispara el interruptor automático, la palanca se encontrará en la
posición intermedia entre la posición de abierto (OFF/O) y cerrado (ON/I).
Para restablecer el interruptor automático, mueva la palanca a la posición
de abierto (OFF/O) y luego a la posición de cerrado (ON/I).
Preparación de la barrera del marco interior I-Line

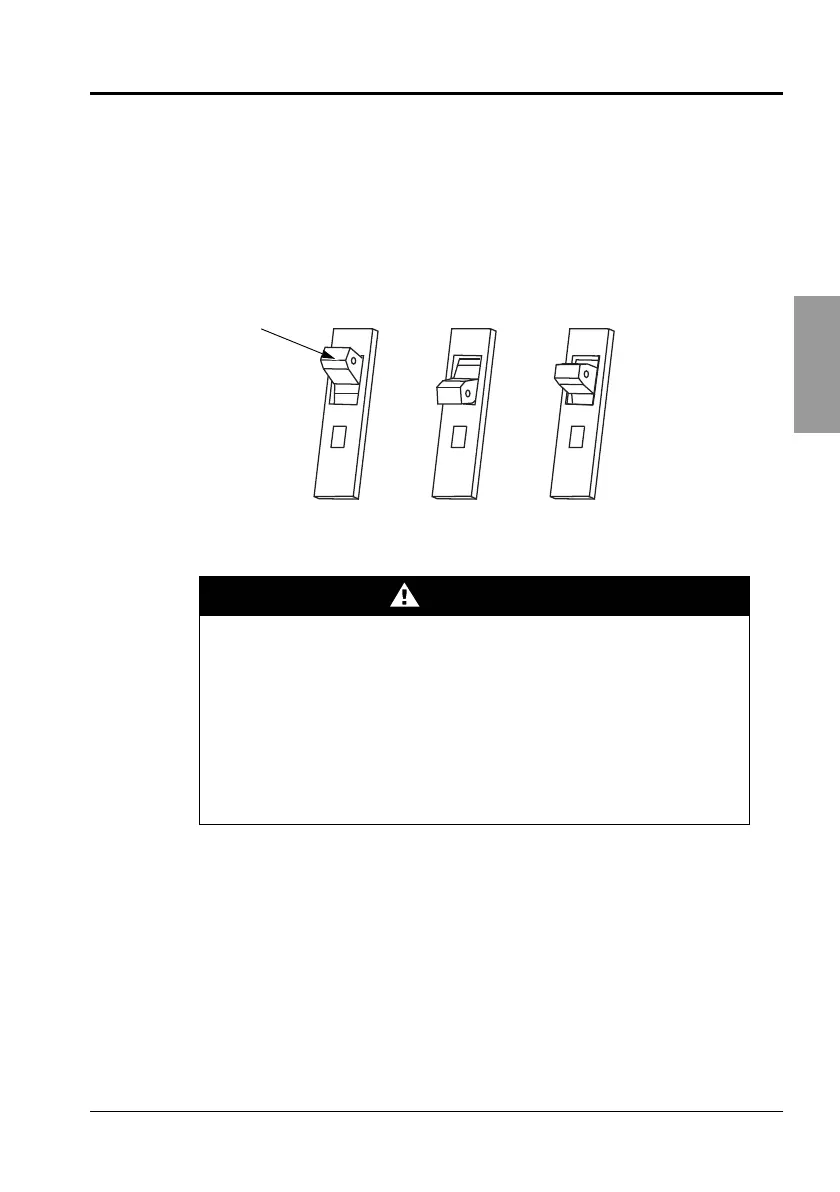

Figura 7: Posiciones de la palanca del interruptor automático
ON
OFF
ON
OFF
ON
OFF
ON/I OFF/O Disparado
Palanca
PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO
POR ARQUEO
• Antes de energizar el tablero combinado I-Line, todos los espacios sin
utilizar deben cubrirse con placas de relleno.
• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes
de energizar este equipo.
El incumplimiento de estas instrucciones podrá causar la muerte
o lesiones serias.
80043-808-01.book Page 19 Wednesday, March 22, 2017 12:31 PM

Square D I-Line Specifications

General

Bus Material	Aluminum or Copper
Voltage Rating	600V AC
Current Rating	Up to 1200A
Enclosure	NEMA 1
Poles	2, 3
Interrupting Rating	200 kA (depending on the specific model and installed breakers)
