© 2013–2017 Schneider Electric Reservados todos los derechos
Tableros de distribución combinados I-Line™ 80043-808-02 Rev. 02
Instalación—Preparación de la barrera del marco interior I-Line 03/2017
20
ESPAÑOL
Ensambles de pila I-Line
Tabla 1: Números de catálogo de las placas y extensiones de relleno
Extensiones de relleno
Marco del interruptor automático
Altura de montaje del
interruptor automático
Número de
catálogo
Todas las aplicaciones excepto Powerpact marcos H/J con
unidades de disparo Micrologic 5/6
38,1 mm (1,5 pulg) HLW1BL
114,3 mm (4,5 pulg) HLW4BL
Sólo Powerpact marcos H/J con unidades de disparo
Micrologic 5/6
114,3 mm (4,5 pulg) HLW4EBL
Placas de relleno
Todas las aplicaciones
Altura de montaje
Número de
catálogo
38,1 mm (1,5 pulg) HNM1BL
114,3 mm (4,5 pulg) HNM4BL

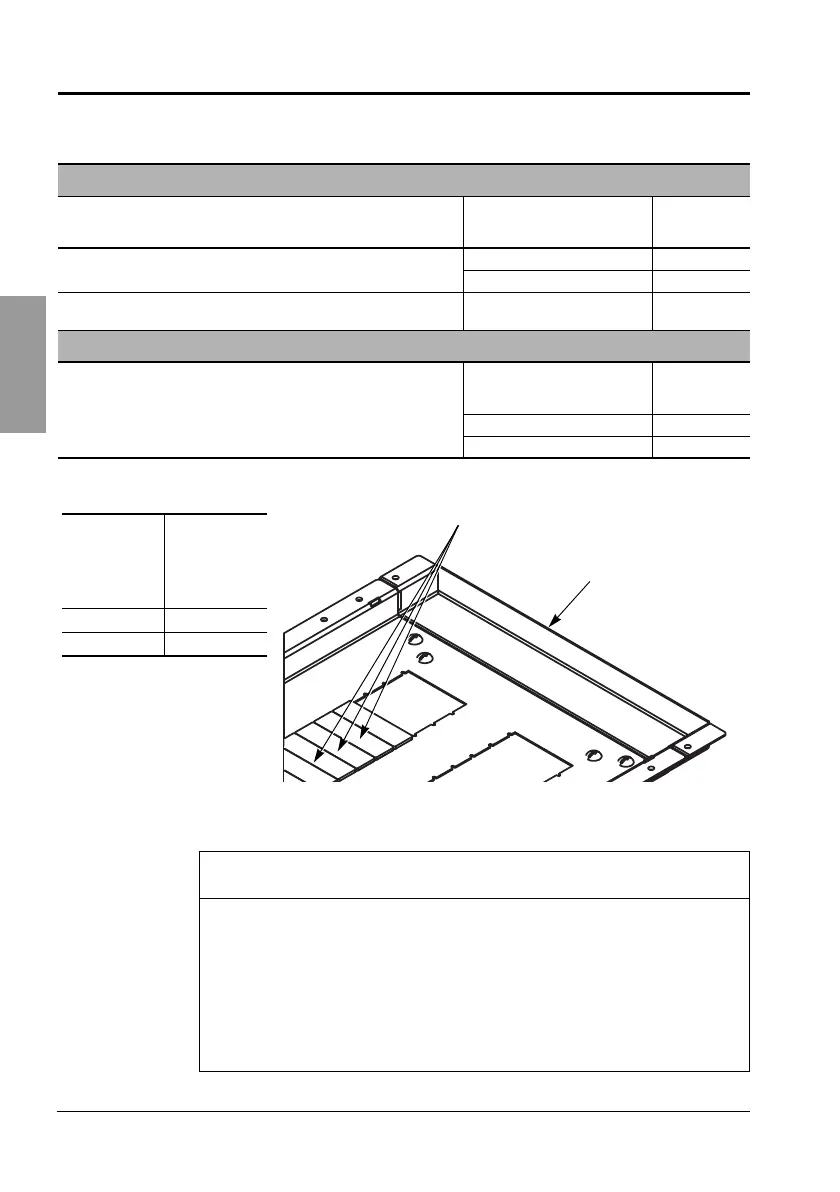

Figura 8: Preparación del marco interior de la sección de alumbrado
Placas de relleno
Cubierta del marco interior
de la sección de alumbrado
Sección de
alumbrado
Número de
catálogo de
la placa de
relleno
NF NFFP15
NQ NQFP15
AVIS
O
RIESGO DE MONTAJE INCORRECTO
No desarme el ensamble de pila de barras I-Line.
Si requiere mantenimiento, póngase en contacto con Schneider
Electric.
El incumplimiento de estas instrucciones puede causar daño al
equipo y, por consiguiente, se anulará su garantía.
80043-808-01.book Page 20 Wednesday, March 22, 2017 12:31 PM
