Instrucciones
Instruzioni
Handleiding
Publicado 2/2003
Publ. No. 4207
www.sram.com
ATENCIÓN
¡Lea detenidamente
todas las instruccio-
nes para un correcto
montaje y uso!
Mando
»
3.0 Comp
»
MRX Comp
Comando
»
3.0 Comp
»
MRX Comp
Schakelaars
»
3.0 Comp
»
MRX Comp
Realizzato 2/2003
Publ. No. 4207
www.sram.com
ATTENZIONE
Per una corretta
installazione ed
utilizzo leggere
attentamente le
istruzioni.
Editie 2/2003
Publ. No. 4207
www.sram.com
LET OP!
Lees alle instructies
voor de juiste
installatie en het
juiste gebruik.
EUROPEAN HEADQUARTERS
Amersfoort, The Netherlands
SRAM Europe
Basicweg 12-D
3821 BR Amersfoort
The Netherlands
ASIAN HEADQUARTERS
Taichung, Taiwan
SRAM Taiwan
No. 1598-8 Chung Shan Road
Shen Kang Hsiang, Taichung
County 429 · Taiwan R.O.C.
WORLD HEADQUARTERS
Chicago, Illinois U.S.A.
SRAM Corporation
1333 North Kingsbury, 4th floor
Chicago, Illinois 60622
COMPATIBILIDAD
» 3.0 Comp mando trasero: Cambios traseros
SRAM X.0 / X.9 / X.7 / 5.0 / 4.0 / 3.0
(1:1 Actuation Ratio)
» MRX Comp mando trasero: Cambios traseros
Shimano
®
(2:1 Actuation Ratio)
» MRX Comp Rapid Rise
®
Cambios traseros
mando trasero: Shimano Rapid Rise
®
(2:1 Actuation Ratio)
» 3.0 Comp / MRX Comp Desviadores delanteros
mando delantero: SRAM & Shimano
®
No se recomendia su uso en manillares con paredes de poco espesor tipo
Hyperlite
®
.
handlebar
grip

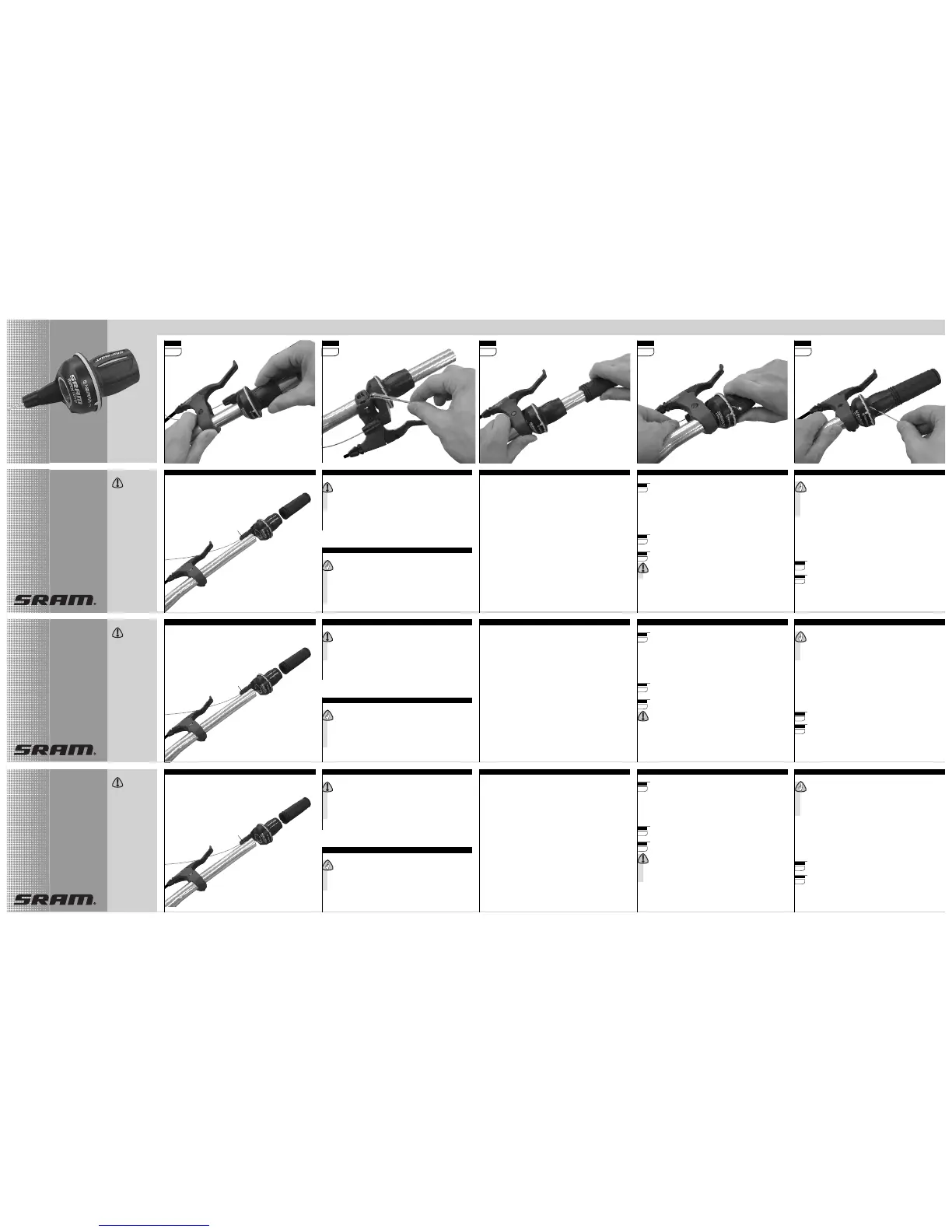

MONTAJE
Deslizar el mando del manillar.
› Si fuera necesario, mover la maneta de freno para dejar espacio al
mando y al puño del manillar.
› Usuarios de acoples – ¡No olvideis dejar espacio para colocar los
acoples!.
» Girar el mando hasta que el tensor toque la maneta de freno de abajo,
pero sin interferir en su accionamiento.
Apretar el tornillo de fijación
con una llave 2,5 mm allen a 1,7 Nm.
Deslizar el puño del manillar
dentro del mismo.
› ¡Disolventes, lubricantes o lacas de pelo pueden dañar los puños
del manillar!.
› Usar solo aire a presión o agua para ayudarse en la instalación.
»
Pasar el cable a través de la funda y los correspondientes topes del cuadro.
» Fijar el cambio de cable delantero /trasero al cambio delantero/trasero.
» Ajustar el indexado siguiendo las instrucciones del fabricante de cambios.
AVISO
Dejar el mando de cambio en el manillar.
» El mando de cambio no necesita ser abierto – no es necesario mover
otros componentes.
» Usar sólo cables y fundas de cambio de baja compresión y alta calidad
completamente nuevos.
ANATOMIA
CAMBIO DE CABLE
» Soltar el cable del cambio.
» Cortar el cable a unos 15 cm del tensor del cable. Desechar el cable y
fundas usados.
» Alinear el „1“ (delantero) o el número más alto (trasero) o „1“ en MRX
Comp Shimano Rapid Rise
®
(trasero). Observar la entrada del cable.
Sacar y desechar el resto
del cable viejo.
Pasar el cable nuevo a través de la entrada y sacarlo por
el agujero del tensor.
» Asentar la cabeza del cable.
» Pasar el cable través de la nueva punda de cable y los topes.
» Dujetar el cable al desviador delantero / cambio trasero y ajustar el
indexado siguiendo las instrucciones del fabricante de cambios.
FUNCIONAMIENTO
ATENCION
Comprobar siempre el funcionamiento de las manetas de freno
para un correcto uso. Si hay alguna interferencia entre el mando de
cambio y la maneta de freno, girar uno de ellos hasta que no se
estorben. Comprobar después nuevamente el sistema de frenado.
1
2
3
MANTENIMIENTO
AVISO
Limpiar todas las partes del mando usanbdo sólo agua y un jabón
suave.
» Este tipo de cambios no requieren prácticamente mantenimiento.
Para cualquier consulta relacionada con el desmontaje o el
mantenimiento, póngase en contacto con su concesionario local ‘
autorizado.
Manopola
fissa
Comando
rotanti
Comando
Regolatore
ANATOMIA
Puño del
manillar
Puño
Mando
Tensor
Handgreep
Schakelaar
Draigreep
Stelschroef
ANATOMIE
4
5
COMPATIBILITÀ
» 3.0 Comp comando posteriore: Cambi
SRAM X.0 / X.9 / X.7 / 5.0 / 4.0 / 3.0
(1:1 Actuation Ratio)
» MRX Comp comando posteriore: Cambi
Shimano
®
(2:1 Actuation Ratio)
» MRX Comp Rapid Rise
®
Cambi
comando posteriore: Shimano Rapid Rise
®
(2:1 Actuation Ratio)
» 3.0 Comp / MRX Comp Deragliatore SRAM & Shimano
®
comando anteriore:
Non raccomandato per l’utilizzo su manubri in alluminio de spessore ridotto
del tippo Hyperlite
®
.
INSTALLAZIONE
Infilare il comando sul manubrio.
› Se necessario muovere la leva del freno per raggiungere il
perfetto posizionamento del comando e della manopola.
› Per chi usa le appendici non dimenticare di lasciare spazio
sufficiente per il loro posizionamento.
» Ruotare il comando fino a posizionare il regolatore sotto la leva freno
(senza creare contatto tra i due componenti).
Fissare il bullone usando una chiave esagonale da 2,5 mm con una
forza torsionale pari a 1,7 Nm.
Far slittare la manopola
fissa verso il manubrio.
› Solventi, lubrificanti o spray possono danneggiare le manopole!
› Per facilitare il montaggio usare solo aria compressa o acqua.
» Infilare il cavo attraverso la guaina e nei passanti sul telaio.
» Fissare il cavo del comando.
»
Regolare l’indicizzazione seguendo le istruzioni.
AVVISO
Lasciare il comando sul manubrio.
» Non serve aprire il comando. Non serve spostare altri componenti.
» Utilizzare solo cavi nuovi di alta qualità e guaine che non si
comprimano.
CAMBIO DEL CAVO
» Liberare il cavo del comando dal bullone di fissaggio del deragliatore
o del cambio.
» Tagliare il cavo a 15 cm circa dal regolatore. Rimuovere il vecchio
cavo e la guaina.
» Allineare il numero „1“ (per il comando anteriore) e il numero „maggiore“
(per il comando posteriore) e il numero „1“ con il comando posteriore
MRX Comp Shimano Rapid Rise
®
. Cercare l’entrata del cavo.
Rimuovere e gettare la parte
rimanente del vecchio cavo.
Inserire il nuovo cavo attraverso l'apposita fessura presente sulla
manopola del comando facendolo fuoriuscire dal regolatore.
» Tirare il cavo.
» Inserire il cavo attraverso la nuova guaina e i passanti sul telaio.
» Agganciare il cavo al deragliatore e al cambio e regolare
l'indicizzazione seguendo le istruzioni relative.
FUNZIONAMENTO
ATTENZIONE
Assicurarsi che le leve freno siano correttamente installate e
fissate. Se ci sono interferenze tra il corpo del comando e quello del
freno procedere alla rotazione di uno dei due. Controllare nuovamente
il funzionamento delle leve freno.
1
2
3
MANUTENZIONE
AVVISO
Pulire tutte le parti del comando usando solo acqua e sapone.
» Questi dispositivi spostatori richiedono pochi interventi di
manutenzione.
Per qualsiasi domanda relativa ai metodi di smontaggio o
manutenzione, contattare il rivenditore locale abilitato.
4
5
COMPATIBILITEIT
» 3.0 Comp achter shifter: Derailleurs
SRAM X.0 / X.9 / X.7 / 5.0 / 4.0 / 3.0
(1:1 Actuation Ratio)
» MRX Comp achter shifter: Derailleurs
Shimano
®
(2:1 Actuation Ratio)
» MRX Comp Rapid Rise
®
Derailleus
achter shifter: Shimano Rapid Rise
®
(2:1 Actuation Ratio)
» 3.0 Comp / MRX Comp Voorderailleurs
voor shifter: SRAM & Shimano
®
Het woerdt afgeraden deze shifer op een dunwandig aluminium suur (als
Hyperlite
®
) te monteren.
MONTAGE
Shuif de shifter over het stuur.
› Verplaats zonodig de remgreep om meer ruimte te hebben voor de
shifter.
› Vergeet niet ruimte vrij te houden voor bar ends.
» Verdraai de shifter zodat de afstelschroef onder de remgreep staat.
De remgreep en de stelschroef moeten wel vrij van elkaar zijn.
Zet de 2,5 mm inbusbout
vast met 1,7 Nm.
Schuif de rubber handgreep
op het stuur.
› Gebruik nooit smeermiddelen of schoonmaakmiddelen om de
handgreep er gemakkelijk op te krijgen. De handgrepen vormen
een zijdelingse opsluiting als extra zekerheid.
› Rij nooit zonder handvatten; dit kan bij een val ernstige
verwondingen en zelfs de dood tot gevolg hebben.
» Voer de kabel door de buitenkabel en de stops op het frame.
» Bevestig de kabel aan de derailleur.
» Stel het indexmechanisme af volgens de instructies bij de derailleur.
OPMERKING
Laat de shifter op het stuur.
» De shifter hoeft niet uit elkaar. Niet nodig om andere componenten te
verplaatsen.
» Gebruik alleen nieuwe kwalitatief hoogwaardige binnenkabel en
kompressievrije buitenkabel.
KABEL VERVANGEN
» Maak de kabel los aan de derailleur.
» Knip de kabel 15 cm voor de stelschroef op de shifter af. Gooi de oude
kabel en buitenkabel weg.
» Verdraai de shifter zodat de voor shifter op „1“ staat of de achter shifter
in de hoogste versnelling (MRX Comp Shimano Rapid Rise
®
op „1“).
Kijk naar het kabeluiteinde.
Verwijder de rest
van de oude kabel.
Voer de nieuwe kabel in via de verwissel-opening totdat hij uit de
stelschroef naar buiten komt.
» Trek de kabel aan.
» Voer de kabel door de nieuwe buitenkabels en de stops op het frame.
» Bevestig de kabel aan de derailleur en stel hem af zoals aangegeven in
het betreffende montagevoorschrift.
WERKING
LET OP!
Controleer altijd of de voor- en achterremgreep nog naar behoren
functioneren. Als de remgreep en de shifter elkaar in de weg zitten één
van beide wegdraaien. Controleer opnieuw of de rem goed werkt!
» Rij nooit zonder handgreep; dit kan bij een val ernstige verwondingen
en zelfs de dood tot gevolg hebben.
1
2
3
ONDERHOUD
OPMERKING
Maak de shifter alleen schoon met water en een beetje zeep.
» De schakelaars zijn vrijwel onderhoudsvrij.
Bij vragen over demontage of onderhoud gelieve u contact op te
nemen met een erkende dealer bij u in de regio.
4
5
2.5 mm
1.7 Nm
15 in.lbs.
1 2 3 4 5
