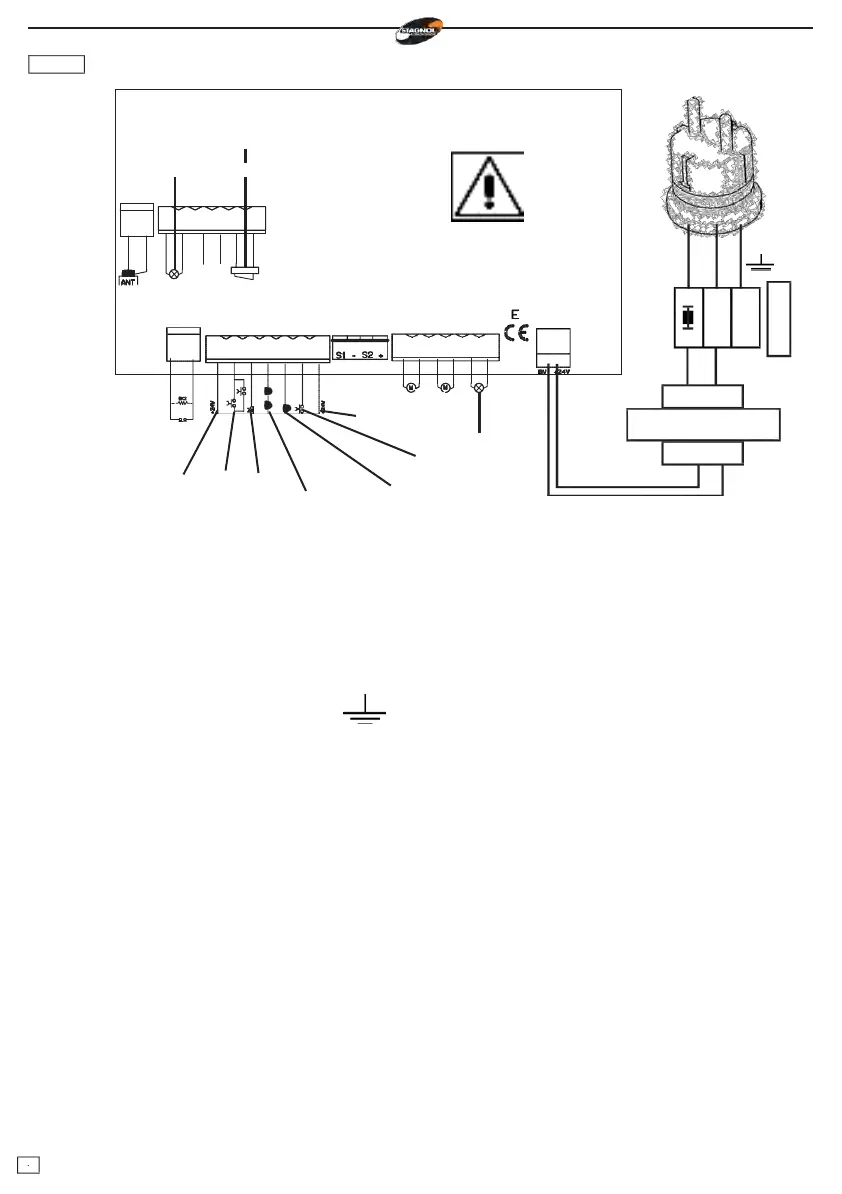

ph1
ph2
st3
motor verde 1
motor alb 1 si motor 2
motor verde 2
motor 1 maro and motor 2
Închidere
electrică
detector poartă deschisă
(SCA)
+
-
+
-
LINIE
24V
5W
24V
0.5A
12V
10W
AVERTIZARE: Conectaţi
codificatorul la tablou
respectând culorile
cablurilor
cum sunt arătate
+
-
L N
T
1,25A
comun
pornit oprit
fotocelulă în
închidere
mot1
mot2
comun bliţ
pieton
fotocelulă în
deschidere şi
închidere
24V
25W
0 230
TRASFORMATOR
24 0
Linia de alimentare cu curent ( 230V L,N) la automatizare trebuie protejată
de un comutator magnetometric sau o pereche de siguranţe 5A. Se
recomandă un comutator diferenţiat, dar nu este necesar dacă se găseşte deja în
partea superioară a sistemului.
Alimentaţi dispozitivul cu un cablu de 3x1,5mm
2
(fază+neutru+sol). Dacă distanţa
dintre tablou şi conectarea la sistemul de împământare depăşeşte 30m este
necesar să asiguraţi o plăcuţă de împământare lângă tabloul de comandă.
Cablarea trebuie efectuată când tabloul de comandă e
ste oprit.
Intr
area tipurilor de contacte N.C. (în mod normal închise), dacă nu sunt utilizate,
trebuie derivate cu un terminal obişnuit (+24V). Dacă există mai multe contacte
N.C. pentru aceeaşi intrare, ele trebuie aşezate în serie (de exemplu: ph1 şi ph2
din diagramă).
Intrările cont
actelor de tip N.O. (în mod normal deschise), dacă nu sunt utilizate,
trebuie lăsate libere. Dacă există mai multe contacte N.O. pentru aceeaşi intrare,
ele trebuie aşezate în paralel (de exemplu: st1 şi st2 din diagramă).
