28 29
21.10.201921.10.2019
FRFR

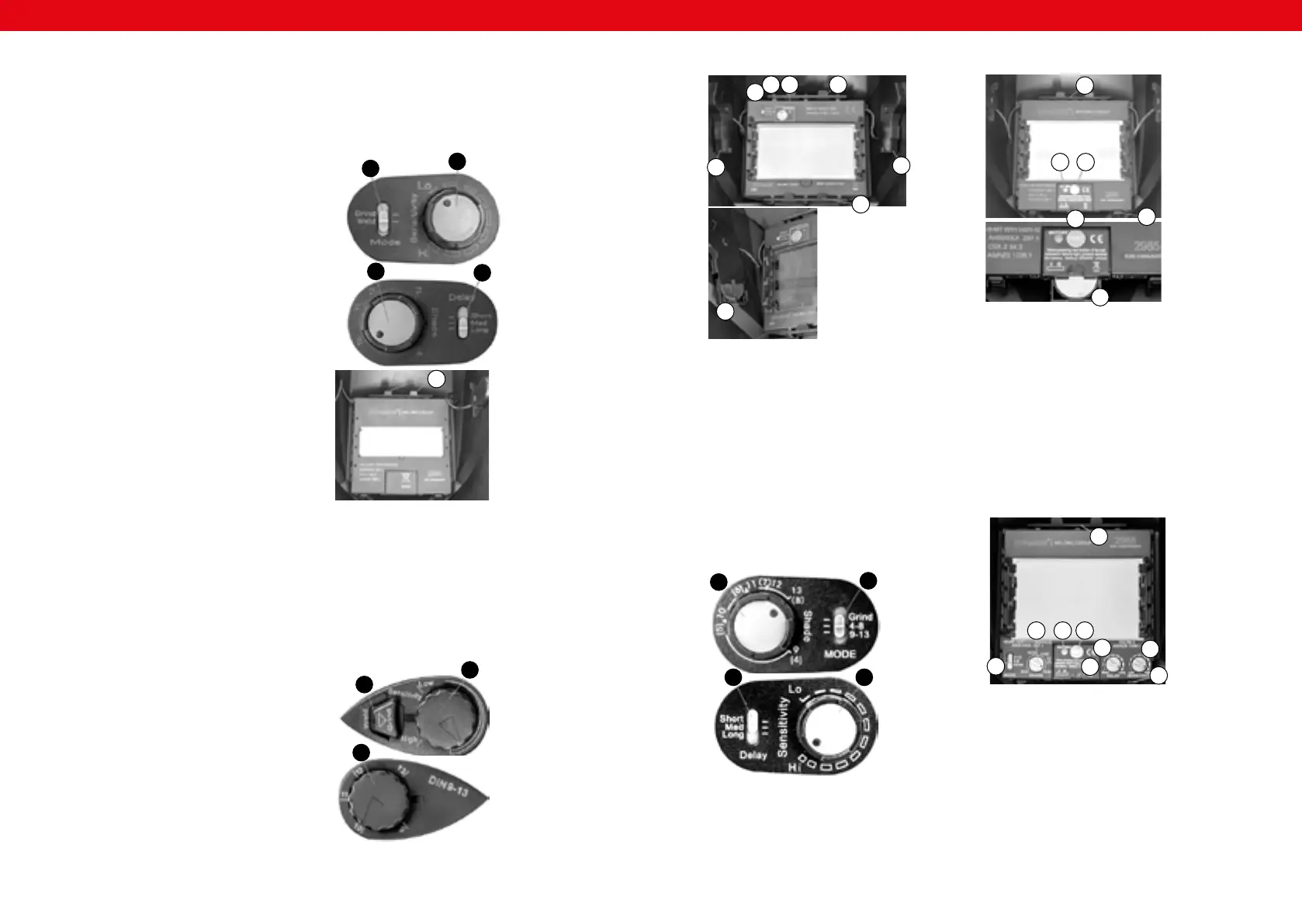

1. Commutateur sur "Grind" ("Ponçage" - Protection
désactivée) / "4-8" (Soudage - Protection
activée - Degré d'obscurcissement entre 4 et 8)
/ "9-13" ("Soudage" - protection activée - Degré
d'obscurcissement entre 9 et 13).
2. Bouton rotatif de réglage du degré d'obscurcissement
(„Shade")
3. Bouton rotatif de réglage de la sensibilité à la lumière
("Sensitivity).
4. Interrupteur de réglage du temps d'obscurcissement
„Delay time": "Short" (Temps d'obsc. court) / "Med"
(Temps moyen) / „Long" (temps d'obsc. long).
5. TEST - Touche de test pour la pile
6. BATTERY - Écran d'achage de l'état de la pile
7. Emplacement de la pile
8. Fixation de l'emplacement du ltre auto-obscurcissant
8
2 6 5
1
4
3
8
7
6 5
7
7
8
8
BLACKONE | METALATOR | RED RACE
1. Commutateur sur "Grind" ("Ponçage" - Protection
désactivée) / "4-8" (Soudage - Protection activée - Degré
d'obscurcissement entre 4 et 8) / "9-13" ("Soudage" -
protection activée - Degré d'obscurcissement entre 9
et 13).
2. Bouton rotatif de réglage du degré d'obscurcissement
(„Shade")
3. Bouton rotatif de réglage de la sensibilité à la lumière
("Sensitivity).
4. Interrupteur de réglage du temps d'obscurcissement
„Delay time": "Short" (Temps d'obsc. court) / „Long"
(temps d'obsc. long).
5. TEST - Touche de test pour la pile
6. BATTERY - Écran d'achage de l'état de la pile
7. Emplacement de la pile
8. Fixation de l'emplacement du ltre auto-
obscurcissant
LEGEND | POKERFACE | CARBONIC | LIBERTY
2
1
4 3
1. Commutateur sur "Grind" ("Ponçage" - Protection
désactivée) / "Weld" (Soudage - Protection activée).
2. Bouton rotatif de réglage de la sensibilité à la lumière
("Sensitivity).
3. Bouton rotatif de réglage du degré d'obscurcissement
(„Shade")
4. Interrupteur de réglage du temps d'obscurcissement
"Short" (Temps d'obsc. court) / "Med" (Temps
moyen) / „Long" (temps d'obsc. long).
5. Fixation de l'emplacement du ltre auto-
obscurcissant
BLASTER | EAGLE EYE | FIRESTARTER 500 | BLACK SKULL
1. Commutateur sur "Grind" ("Ponçage" - Protection
désactivée) / "Weld" (Soudage - Protection
désactivée).
2. Bouton rotatif de réglage de la sensibilité à la lumière
("Sensitivity).
3. Bouton rotatif de réglage du degré d'obscurcissement
(„DIN9-13")
4. Interrupteur de réglage du temps d'obscurcissement
„Delay time": "Short" (Temps d'obsc. court) / "Med"
(Temps moyen) / „Long" (temps d'obsc. long).
5. TEST - Touche de test pour la pile
6. BATTERY - Écran d'achage de l'état de la batterie
7. Emplacement de la sonde de sensibilité à la lumière
8. Emplacement de la batterie de la sonde
d'obscurcissement
9. Fixation de l'emplacement du ltre auto-
obscurcissant
2
1
3
4
5
7
8
4
5 6 9
9
8
sorti du bouclage. Les deux extrémités doivent
être détachées an d'agrandir le pourtour. Pour
réduire encore la circonférence du pourtour, les
deux extrémités doivent être tendues. Ensuite, il faut
serrer la goupille de serrage de la xation suivante
(cf. numéro 1 dans la g. 1).
• Si la distance entre le visage de l'utilisateur et l'écran
de vision doit être ajustée, il faut tirer sur les supports
"2" équitablement des deux côtés du masque pour
ajuster cette distance.
• L'ajustement de cette bande doit s'eectuer pendant
que le masque est porté tout en essayant de
l'abaisser ou de le soulever pour s'assurer que celui-
ci soit correctement réglé. Si la bande se déplace
lorsque vous soulevez ou abaissez le masque,
veuillez eectuer de nouveaux les réglages requis
pour que la position du masque soit optimale.
• L'ajustement de l'inclinaison du masque s'eectue
via le fermoir marqué "4": Pour détendre/relâcher
le fermoir (goupille), il faut le retirer jusqu'à ce qu'il
quitte son logement. Ensuite, décalez et ajustez le
fermoir an de choisir l'inclinaison désirée avant de
le xer de nouveau. L'ajustement de l'inclinaison doit
être eectué sur les deux côtés du masque.
3.2.2. PARAMÉTRAGE
A. CHOIX DU DEGRÉ D'OBSCURCISSEMENT
Il faut choisir le degré de protection en fonction du
procédé de soudage. Vous trouverez les références
et données correspondantes dans le tableau
"Tableau des degrés d'obscurcissement". Le degré
de protection désiré peut être sélectionné via un
bouton rotatif, situé sur le masque.
B. SELECTION DU TEMPS D'OBSCURCISSEMENT
La couleur du verre change lorsque vous
avez terminé votre soudage, plus ou moins
rapidement de foncé à clair, en fonction du temps
d'obscurcissement établi. De cette manière, le
rayonnement lumineux est uniforme. Le temps
d'obscurcissement / d'éclaircissement peut être
ajusté grâce au commutateur "Delay": „Short”
(Courte durée d'obscurcissement ~0,3-0,5 s) /
„Med.” (Temps d'obscurcissement moyen ~0,4-0,6-
s) / „Long" (Temps d'obscurcissement ~0,6-0,9 s).
C. SELECTION DE LA SENSIBILITÉ À LA LUMIÈRE
La sensibilité à la lumière peut être réglée en
continue en utilisant le bouton rotatif entre "Hi"
(élevée) ou "Lo" (basse). La valeur "Hi" (élevée) est
un réglage standard pour un usage quotidien. Si
la lumière s'amplie démesurément ou si un autre
poste à souder se trouve à proximité, réduisez la
sensibilité à la lumière
D. CHOIX DE L'OPTION "GRIND"
Si l'interrupteur est actionné sur la position "GRIND",
cela signie que la protection contre la luminosité
est désactivée. Cela vous permet d'évaluer et de
prendre en considération votre emplacement de
travail. La tête est protégée par le masque. Avant
de ne recommencer à souder, assurez-vous que
la fonction de protection contre la lumière soit de
nouveau activée.
3.2.3. RÉGLAGES DU DEGRÉ ET DU TEMPS
D'OBSCURCISSEMENT, DE LA SENSIBILITÉ DE LA LUMIÈRE
ET DE L'OPTION "GRIND" POUR CHAQUE MODÈLE DU
MASQUE DE SOUDURE
OPERATOR | SUB ZERO | HERO
1
2
3
