5b. Conecte la pinza roja del positivo (+) al bastidor del vehículo o a un
componente metálico no móvil y sólido, o una parte de la carrocería.
Nunca fije la pinza directamente al terminal del positivo de la batería o a
una pieza móvil. Refiera al manual del dueño del automóvil.
6. Cuando las pinzas están conectadas correctamente, la pantalla LCD
retroiluminada demostrará que lo que sigue para indicar que la unidad está
lista para arrancar el motor:
El icono del puente auxiliar de arranque se parpadeará para indicar que las
pinzas están conectadas correctamente.
7. Encienda el interruptor de encendido del puente auxiliar de arranque. Encienda
la ignición y acelere el motor en etapas de 5 a 6 segundos hasta que arranque.
La pantalla LCD retroiluminada mostrará siguiento:
El icono de estado de la batería, el indicador del voltaje de la batería, los iconos
de pinzas y los signos “+” y “–” se iluminan sólidamente para indicar que la
unidad está de iniciar la batería. El icono del Arrancador parpadea. El ícono del
Arrancador se ilumina sólido una vez que el vehículo ha arrancado.
8. Coloque el interruptor de encendido del puente auxiliar de arranque en la
posición de apagado (off) nuevamente.
9. Desconecte la pinza del negativo (–) del motor o bastidor primero y luego
desconecte la pinza del positivo (+) de la batería.
IMPORTANTE: Siempre apague la unidad cuando no está en uso. Vuelva a cargar la
unidad completamente después de cada uso.
AVISO – RIESGO DE DAÑO A LA PROPIEDADE:
• Los vehículos que tienen sistemas computarizados incorporados pueden resultar
dañados si la batería del vehículo se arranca mediante puente. Antes de arrancar
mediante puente este tipo de vehículo, lea el manual del vehículo para confirmar
que se aconseja ayuda externa para arrancar.
• El exceso de revoluciones del motor puede dañar el mecanismo de arranque
del vehículo. Si el motor no arranca después de la cantidad recomendada de
intentos, abandone el procedimiento de arranque mediante puente y busque otros
problemas que puedan ser solucionados.
• Si no es posible arrancar el vehículo, apague la ignición, coloque el interruptor
de encendido del puente auxiliar de arranque en la posición de apagado (off),
desconecte los conductores del puente auxiliar de arranque y comuníquese con un
técnico calificado para investigar por qué no arrancó el motor.
LUZ DE ÁREA LED
La luz de área LED incorporada del tres LEDs es controlada por el botón de
encendido de la luz de área en el panel de control (refiera a la sección de las
características para localizar). Presione el botón de encendido de la luz de área una
vez encender la luz. Presione el botón de encendido de la luz de área nuevamente
para apagar la luz zonal.
IMPORTANTE: Cuando se pulsa el botón de encendido luz de área para encenderlo,
sonará un pitido. La pantalla retroiluminada LCD se encenderá durante 10 segundos
(solamente) y luego mostrará continuamente el icono del estado de la batería y el
indicador del voltaje de la batería.
Compruebe periódicamente el estado de la batería de la unidad en la pantalla
del LCD. Cuatro barras sólidas en el icono de la batería indican una batería llena.
Cuando el nivel de la batería está casi vacía con sólo una única de barras sólidas o 4
bares vacíos, la unidad debe ser recargada en este momento o protección integrada
de baja tensión de la unidad se activará. El icono de estado de la batería vacía
parpadeará para un corto período de tiempo antes de apagado automático.
IMPORTANTE: Cerciórese de que la luz de área y la unidad estén dadas vuelta de
cuando se está recargando o se está almacenando la unidad.
FUENTES DE ENERGÍA PORTÁTIL DE 120V CA
Consumo de corriente real versus calificado del equipo
La mayoría de las herramientas eléctricas, los aparatos, los dispositivos electrónicos
y los equipos visuales/de audio poseen etiquetas que indican el consumo de energía
en amperios o vatios. Asegúrese de que el consumo de energía del artículo que
desee operar sea menor a 500 vatios. Si el consumo de energía se clasifica en CA
de amperios, simplemente multiplique por los voltios de CA (120) para determinar
la vatiaje.
La unidad puede transportar las cargas resistivas con más facilidad. No obstante, las
cargas resistivas más grandes, como estufas o calentadores eléctricos, generalmente
requieren más potencia en vatios de la que puede suministrar la unidad en forma
continua. Las cargas inductivas, como televisores y estéreos, requieren más corriente
para funcionar que las cargas resistivas de la misma clasificación de potencia en
vatios.
PRECAUCIÓN: DISPOSITIVOS RECARGABLES
• Algunos dispositivos recargables están diseñados para cargarse al ser enchufados
directamente en un tomacorriente de CA. Estos dispositivos pueden dañar el
inversor o el circuito que se está cargando.
• Al utilizar un dispositivo recargable, supervise la temperatura durante los primeros
10 minutos de uso para determinar si genera calor en exceso.
• Si produce calor en exceso, esto indica que el dispositivo no debe utilizarse con
este inversor.
• Este problema no se presenta con la mayoría de los equipos operados con batería.
La mayoría de estos dispositivos utiliza un cargador o transformador por separado
que está enchufado en un tomacorriente de CA.
• El inversor puede funcionar con la mayoría de los cargadores y transformadores.
Note: Algunas computadoras portátiles no funcionen con este inversor.
La forma de onda de salida del inversor eléctrico
La forma de onda de la salida de CA de este inversor se conoce como una onda
senoidal modificada. Es una forma de onda escalonada que posee características
similares a la forma de onda senoidal de la electricidad. Este tipo de forma de onda
es adecuado para la mayoría de las cargas de CA, incluidas las fuentes de energía
por conmutación y lineales utilizadas en equipos electrónicos, transformadores y
motores pequeños.
Características de protección
El inversor supervisa las siguientes condiciones:
Voltaje interno bajo de la
batería
El inversor cerrará automáticamente cuando las
caídas de voltaje de la batería demasiado bajas,
como esto pueden dañar la batería.
Alto voltaje interno de la
batería
El inversor cerrará automáticamente cuando el
voltaje de la batería es demasiado alto, pues éste
puede dañar la unidad.
Protección de apagado
térmico
El inversor se apagará automáticamente cuando
la unidad se sobrecaliente.
Protección contra
cortocircuitos o
sobrecargas
El inversor se apagará automáticamente en
presencia de un cortocircuito o sobrecargas.
NOTAS IMPORTANTE:
Los tomacorrientes de CA proporciona un consumo total de energía de 500W.
Cuando los tomacorrientes CA están en uso, la unidad vigilará para las siguientes
condiciones de fallo: batería alta o baja, fallo térmico, fallo en la tensión de
la batería, sobrecarga y cortocircuito (consulte la sección “Características de
protección”).
1. Si existe un fallo de baja voltaje de la batería interna en los tomacorrientes
CA, los tomacorrientes CA se apagará automáticamente y la pantalla LCD
retroiluminada se mostrará lo siguiento hasta que se corrija la falla:
La pantalla digital mostrará “AC/USB”; el icono de estado de la batería VACÍO y
el icono de fallo en la pantalla LCD parpadearán.
2. Si existe una condición de falla de alto voltaje interno de la batería, las tomas
de corriente de CA y el puerto USB se apagarán automáticamente y la pantalla
LCD retroiluminada mostrará lo siguiente hasta que se corrija la falla:
La pantalla digital mostrará el ícono de estado de batería COMPLETA; el icono
de CA, USB y el icono de falla en la pantalla LCD parpadearán.
3. Si existe un fallo térmico, cortocircuitos o sobrecargas en el tomacorriente
CA, el tomacorriente CA se apagará automáticamente y la pantalla LCD
retroiluminada se mostrará lo siguiento hasta que se corrija la falla:
El icono de estado de la batería se encenderá de forma sólida; y “AC/USB” en la
pantalla digital y el icono de fallo en la pantalla LCD parpadearán.
En caso de que se produzca alguna de las condiciones de falla anteriores:
1. Desconecta el dispositivo de la unidad.
2. Pulse el botón de alimentación de CA para desactivar el tomacorriente CA.
3. Asegúrese de que la unidad no necesita ser recargada.
4. Deje que la unidad se enfríe durante varios minutos.
5. Asegúrese de que la calificación del aparato conectado a la unidad es de 500
vatios o más bajas y que el cable del aparato y el enchufe no estén dañados.
6. Asegurar que haya suficiente ventilación alrededor de la unidad antes de
continuar.
Usando los tomacorrientes de 120 voltios CA
Los tomacorrientes de CA de 120 voltios se encuentra en la parte frontal de la
unidad. Los tomacorrientes admiten un consumo de energía máximo de 500 vatios.
1. Pulse el botón de alimentación de CA para encender el tomacorriente de 120
voltios CA. Sonará un pitido y la pantalla LCD mostrará el siguiente:
El icono de estado de la batería y la pantalla digital muestra “AC” y el icono
USB, que indica la toma de CA está listo para usar.
2. Inserte el enchufe de 120 voltios CA del aparato en una del tomacorriente
de CA.
3. Encender el aparato y operar como de costumbre.
Nota: Asegúrese de que la potencia del equipo conectado a la toma de corriente de 120V CA no
exceda los 500 vatios continuos.
4. Presione el botón de alimentación de “AC/USB” nuevamente para apagar el
tomacorriente de 120V CA.
Compruebe periódicamente el estado de la batería de la unidad en la pantalla
del LCD. Cuatro barras sólidas en el icono de la batería indican una batería llena.
Cuando el nivel de la batería está casi vacía con sólo una única de barras sólidas o 4
bares vacíos, la unidad debe ser recargada en este momento o protección integrada
de baja tensión de la unidad se activará. El icono de estado de la batería vacía
parpadeará para un corto período de tiempo antes de apagado automático.
IMPORTANTE: Asegúrese de que los tomacorrientes de CA esté apagada cuando la
unidad se está recargando o almacenando.
FUENTE DE ENERGÍA PORTÁTIL DE 12V CC
La fuente de CC de 12 voltios está situada bajo cubierta protectora en el frente de
la unidad. Refiera a la ilustración de las características en la página 2 para localizar.
Esta fuente de energía portátil también se puede usar con accesorios de CC de 12 V
equipados con un enchufe macho y que esté indicado hasta 5 A.
1. Levante la tapa del tomacorriente de CC de 12 V de la unidad.
2. Inserte el enchufe de CC de 12 V del aparato en el tomacorriente para
accesorios de 12V de la unidad. NO EXCEDA UNA CARGA DE 5 AMPERIOS.
3. Encienda el aparato y opérelo como de costumbre.
4. Compruebe periódicamente el estado de la batería de la unidad en la pantalla
del LCD por pulsando el botón Estado de la batería. (Cuatro barras sólidas en
el icono de la batería indican una batería llena. Una barra sólida indica que la
unidad necesita ser recargada.)
PUERTO DE CARGA DEL USB
El puerto de carga del USB está bajo misma cubierta protectora que el tomacorriente
para accesorios de 12V. Refiera a la sección de las características para localizar.
1. Presione el botón de alimentación CC/USB para activar el puerto de carga USB.
Sonará un pitido y la pantalla LCD retroiluminada se mostrará continuamente
los siguientes:
El icono del “5V USB” indica que el puerto del USB es listo para utilizar.
2. Tape el dispositivo USB-accionado en el puerto de la energía del USB del
inversor y funcione normalmente.
El puerto de alimentación USB permanece encendida hasta que se vuelve a pulsar
el botón de la energía del “AC/USB” para apagarla. Asegúrese de que el botón de
alimentación USB se encuentra en la posición de apagado cuando la unidad se está
recargando o almacenada.
NOTAS IMPORTANTES:
Cuando el puerto USB está en uso, la unidad controlará las siguientes condiciones
de fallo USB en el puerto USB: fallo de baja tensión de la batería, sobrecarga y
cortocircuito.
• Si existe una condición de falla por bajo voltaje de la batería interna, el puerto
USB y los tomacorrientes de CA se apagarán automáticamente y la pantalla LCD
retroiluminada mostrará lo siguiente hasta que se corrija la falla:
La pantalla digital mostrará el indicador de voltaje de la batería; el ícono de
estado de batería vacía y el ícono de falla en la pantalla LCD parpadearán.
• Si existe una condición de sobrecarga o fallo de cortocircuito, el puerto USB
y las tomacorrientes de CA se apagarán automáticamente y la pantalla LCD
retroiluminada mostrará lo siguiente hasta que se corrija el fallo:
El icono de estado de la batería se iluminará; el icono “AC” y USB de la pantalla
digital y el icono de fallo de la pantalla LCD parpadearán.
En el caso de que ocurra alguna de las condiciones de falla anteriores:
1. Desconecte el dispositivo alimentado por USB y pulse de nuevo el botón de
alimentación AC/USB para apagarlo inmediatamente.
2. Deje que la unidad se enfríe durante varios minutos antes de intentar utilizar
el puerto USB de nuevo.
3. Si vuelve a ocurrir un fallo, asegúrese de que el consumo total del dispositivo
USB conectado al puerto USB no exceda de 2.1A.
4. Si un dispositivo USB individual está dentro de las especificaciones y se produce
el fallo, haga que el dispositivo USB se ha comprobado si hay algún fallo de
funcionamiento y no se puede seguir utilizando con el puerto USB.

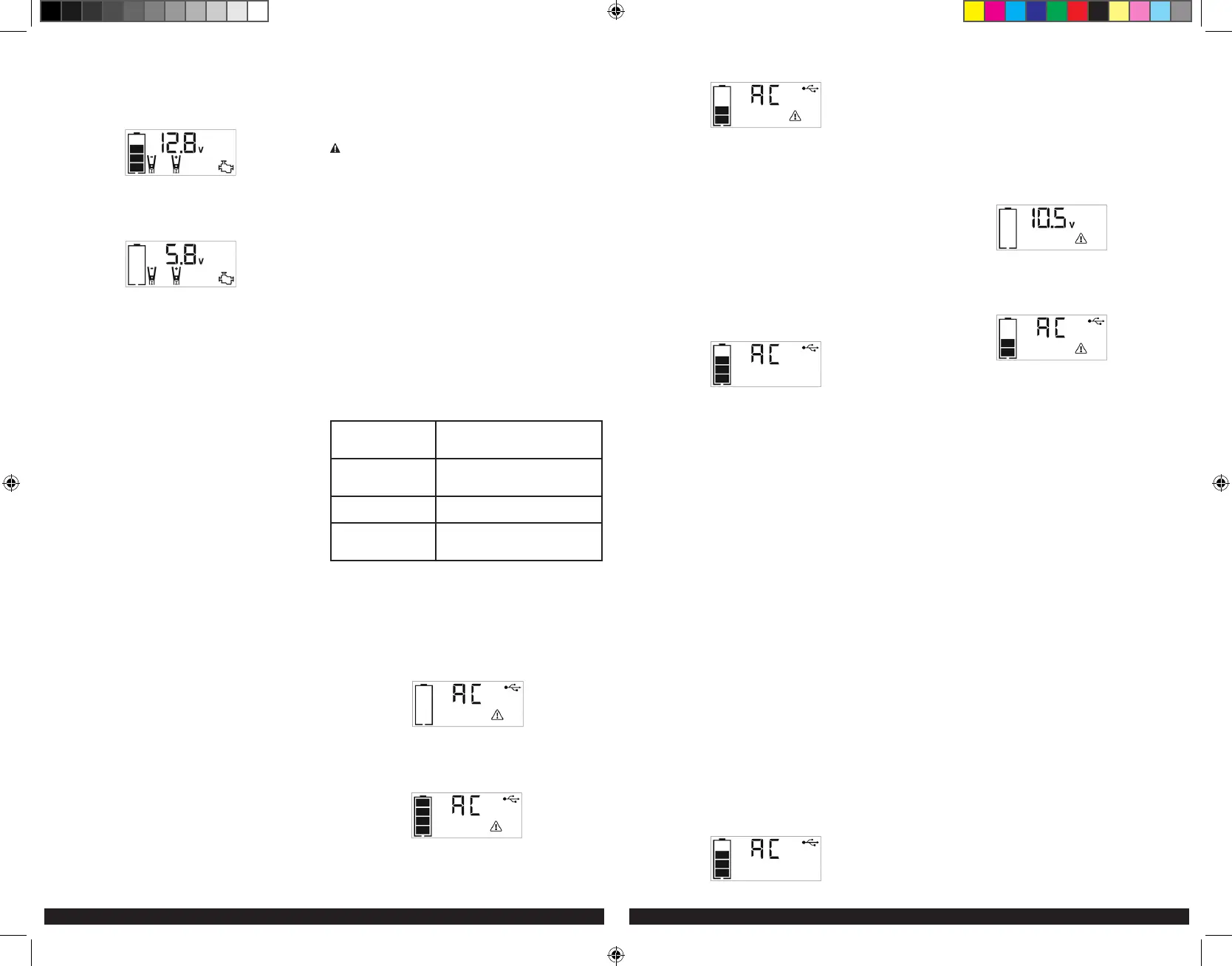

Compruebe periódicamente el estado de la batería de la unidad en la pantalla LCD
retroiluminada. Cuatro barras sólidas en el icono de batería indican que la batería
está llena. Cuando el nivel de la batería está casi vacío con sólo una barra sólida
o completamente vacío con 4 barras vacías, la unidad debe recargarse en este
momento o se activará la protección de baja tensión incorporada en la unidad. El
icono de estado de la batería vacía parpadeará durante un corto período de tiempo
antes del apagado automático.
Nota: Los puertos de la energía del USB de esta unidad NO admiten comunicación de datos. Sólo
proporcionan un máximo de energía de 5 voltios CC / 2.1A a un dispositivo eléctrico USB externo.
COMPRESOR PORTÁTIL
El compresor incorporado de CC de 12 voltios es el compresor de última generación
para los neumáticos de todos los vehículos, remolques y artículos inflables para
recreación. Un adaptador de la boquilla se suministra que los tornillos en el
extremo de la boquilla Sure Fit
®
en el extremo libre de la manguera del compresor.
La manguera del compresor con montaje de los neumáticos se almacena en el
compartimiento de almacenamiento de la manguera del compresor. Consulte la
sección “Características” para conocer las ubicaciones de la manguera del compresor.
Los botón con./desc. (power) del compresor y botones del control de presión del
compresor están situados en el panel de control en el frente de la unidad.
Antes de continuar, compruebe el estado de la batería de la unidad en la pantalla
LCD. Cuatro barras sólidas en el icono de la batería indica una batería llena. Cuando
el nivel de la batería está casi vacío con sólo una barra sólida, la unidad se debe
recargar antes de usar o protección integrada de baja tensión de la unidad se
activará. El icono de estado de la batería vacía parpadeará para un corto período de
tiempo antes de apagado automático.
El compresor se puede utilizar quitando la manguera de aire del receptáculo de
almacenamiento, y de ser necesario, colocando el adaptador de la boquilla a la
manguera de aire. El compresor es capaz de inflar hasta 120 libras por la presión de la
pulgada cuadrada (psi). El compresor puede funcionar lo suficiente para llenar hasta
3 neumáticos de medida promedio antes de tener que recargar la batería. Vuelva a
colocar la manguera en el compartimiento de almacenamiento después del uso.
PPRH7DS _Type2_ManualENSP_071921.indd 16-17PPRH7DS _Type2_ManualENSP_071921.indd 16-17 7/19/2021 11:11:00 AM7/19/2021 11:11:00 AM
To Next Page
Loading...
