Indicatore di carica della batteria - Fisso
• Livello indicativo di carica residua
Indicatore di carica della batteria - Lampeg-
giante
• Le batterie devono essere sostituite

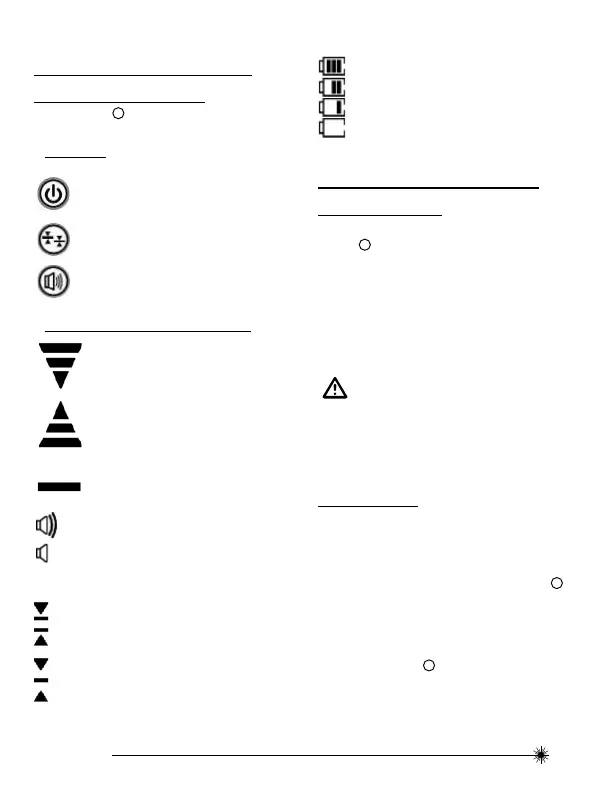

Tastiera
Simboli sulla tastiera e
sullo schermo LCD
(Vedere fi gura
B
)
Tasto accensione/spegnimento
Tasto attiva/disattiva illuminazione
Tasto precisione alta/bassa
Tasto volume altoparlante
Simboli sullo schermo LCD
Laser rilevato - Riferimento più alto del
raggio laser. Spostare il rilevatore nella
direzione indicata (verso il basso).
Laser rilevato - Riferimento più basso
del raggio laser. Spostare il rilevatore nella
direzione indicata (verso l'alto).
Laser rilevato - Riferimento in linea con il
raggio laser.
Volume avvisatore acustico - Alto/Basso/
Silenzioso
Modalità di rilevamento a bassa precisione
Modalità di rilevamento ad alta precisione
Disattivato
Installazione/rimozione
delle batterie
(Per informazioni sulla posizione delle batterie, vedere
fi gura
C
)
Rilevatore
• Aprire l'alloggiamento batterie sollevando l'apposito
coperchio.
• Installare/rimuovere le batterie. Inserire le batterie nel
verso giusto all'interno dell'unità laser.
• Chiudere il coperchio dell'alloggiamento batterie
assicurandosi che sia ben agganciato.
ATTENZIONE:
• Prestare molta attenzione ai segni della polarità
(+) e (-) all'interno del vano batterie, in modo
da inserire queste ultime in modo corretto. Le
batterie devono essere dello stesso tipo e della
stessa capacità. Non usare batterie con diversi
livelli di carica.
Montaggio
(Il rilevatore può essere impugnato e usato
manualmente oppure montato su una stadia, un'asta o
simili tramite il morsetto opzionale)
Per montare il morsetto sul rilevatore (vedere fi gura
D
) :
• Unire il morsetto al rilevatore usando il foro di
allineamento.
• Serrare la vite di fi ssaggio.
Per montare il morsetto su una stadia, un'asta o un oggetto
simile (vedere fi gura
E
) :
• Allentare la manopola di serraggio.
