25
77-132 / 77-133
Confi guração de baixa precisão
Confi guração de alta precisão
Capacidade das pilhas - Aceso
• Duração aproximada das pilhas, conforme
o apresentado
Capacidade das pilhas - A piscar
• Precisa de trocar as pilhas

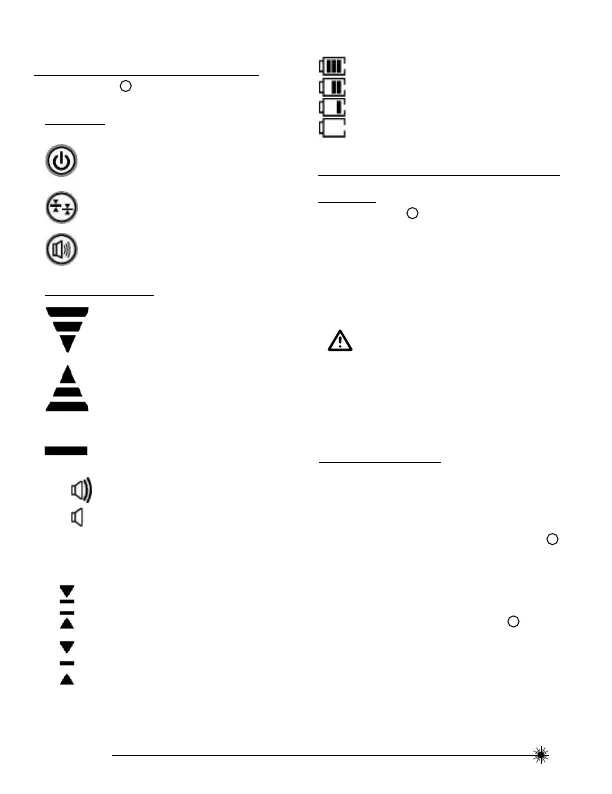

Teclado
Teclado e Ícones do LCD
(Consulte a fi gura
B
)
Tecla de LIGAR / DESLIGAR
Tecla de LIGAR / DESLIGAR a Iluminação
Tecla de alta / baixa precisão
Tecla do volume do altifalante
Ícones do LCD
Laser Detectado - Ponto de referência mais
alto do que o feixe do laser. Desloque o detector
no sentido indicado (para baixo).
Laser Detectado - Ponto de referência mais
baixo do que o feixe do laser. Desloque o
detector no sentido indicado (para cima).
Laser Detectado - Ponto de referência alinhado
com o feixe do laser.
Volume do Besouro- Alto / Baixo / Mudo
DESLIGAR
Instalação / Remoção das
Pilhas
(Consulte a Figura
C
para ver a localização das pilhas)
Detector
• Abra o compartimento das pilhas levantando a tampa.
• Instale / Retire as pilhas. Coloque as pilhas
correctamente na unidade de laser.
• Feche fi rmemente e tranque a tampa do compartimento
das pilhas.
ATENÇÃO:
• Tenha particular atenção às marcações de (+)
e (-) para a colocação correcta das pilhas. As
pilhas devem ser do mesmo tipo e capacidade.
Não utilize combinações de pilhas com cargas
diferentes.
Confi guração
(O detector pode ser utilizado na mão ou com o grampo
opcional para montar o detector numa régua de
medição, num varão ou num objecto semelhante).
Para montar o grampo no detector (Consulte a fi gura
D
) :
• Oriente o grampo no detector utilizando o furo de
alinhamento.
• Aperte o parafuso de fi xação
Para montar o detector numa régua de medição, num varão ou
num objecto semelhante (Consulte a fi gura
E
) :
• Desaperte o parafuso
• Coloque na régua de medição, no varão ou num objecto
semelhante
• Aperte o parafuso para prender o grampo.
• Para localizar o ponto de referência, desaperte o grampo
para permitir subir / descer a posição.
• Quando o ponto de referência for encontrado, volte a
apertar o parafuso.
