Knappsats

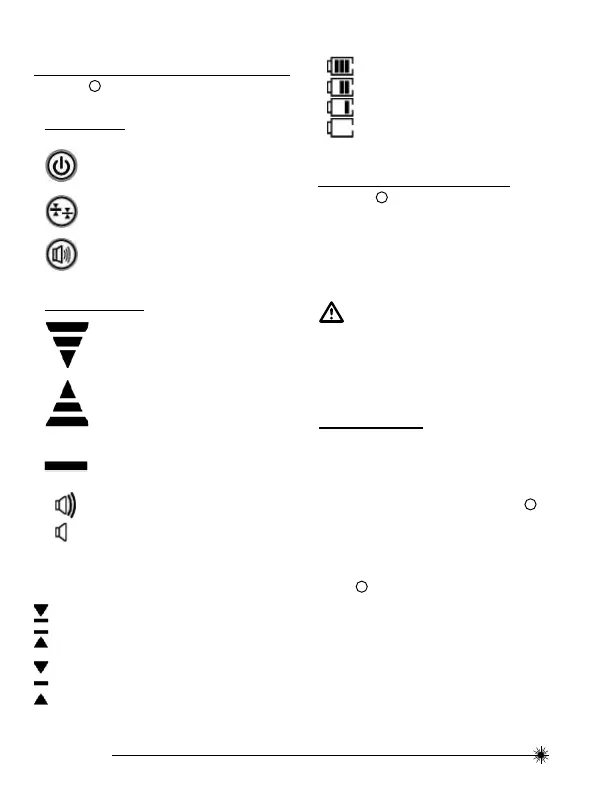

Knappsats och skärmikoner
(Se fi gur
B
)
Ström PÅ/AV-knapp
Belysning PÅ/AV-knapp
Knapp för hög/låg precision
Knapp för högtalarvolym
Skärmikoner
Laser detekterad - Referens högre än
laserstrålen. Flytta detektorn i visad riktning
(neråt).
Laser detekterad - Referens lägre än
laserstrålen. Flytta detektorn i visad riktning
(uppåt).
Laser detekterad - Referens i linje med
laserstrålen.
Summervolym - Stark/Svag/Tyst
Inställning för låg precision
Inställning för hög precision
Batterikapacitet - Fast
• Ungefärlig batterilivslängd enligt bilden
Batterikapacitet - Blinkande
• Batterierna behöver bytas
AV
Sätta i/ta ur batterier
(Se Figur
C
för batteriets placering)
Detektor
• Öppna batterifacket genom att vika upp batteriluckan.
• Sätta i/ta ur batterier. Placera batterierna i rätt riktning
i laserenheten.
• Stäng och lås locket till batterifacket ordentligt.
VARNING!
• Var noga med att placera batterierna rätt enligt
markeringarna (+) och (-) i batterihållaren.
Batterierna måste vara av samma typ och ha
samma kapacitet. Kombinera inte batterier med
olika kvarvarande kapacitet.
Installation
(Detektorn kan hållas i handen eller monteras på
mätstav, stång eller liknande med hjälp av klämma
(tillval))
Montering av klämman på detektorn (Se fi gur
D
) :
• Rikta klämman mot detektorn med hjälp av
inpassningshålet.
• Dra åt fästskruven.
Montering av klämman på mätstav, stång eller liknande (Se
fi gur
E
) :
• Lossa spännknappen.
• Placera klämman på mätsticka, stång eller liknande.
• Spänn knappen för att sätta fast klämman.
• Vid lokalisering av referensnivå, lossa klämman så den
kan fl yttas upp /ned.
• Spänn knappen igen för att sätta fast klämman när
referensnivån hittats
