Steinbach 049106 - Istruzioni Per Linstallazione; Primo Utilizzo; Risoluzione Dei Problemi

Steinbach Collettore Solare Exclusive | 2019_V1
Pagina 9 di 32
IT
4 Istruzioni per l’installazione
4.1.1 Istruzioni per il montaggio
1) Rimuovere il collettore solare dalla confezione (figura 2)
2) Rimuovere le viti dall’ingresso e dallo scarico. (Figura 3)
3) Inserire l’O-ring in entrambi i connettori, quindi fissarli sal-
damente in entrata e in uscita. (Figure 5, 6)
4) Chiudere l’alimentazione dell’acqua alla bocchetta d’in-
gresso della piscina. (Figura 7)
5) Assicurarsi che tutti i tubi dell’acqua siano chiusi (figura 8)
6) Rimuovere il tubo tra la pompa di filtraggio e l’ugello di aspi-
razione. Svitare solo la connessione dell’ugello di aspira-
zione. (Figura 9)
7) Collegare ora questo tubo al collettore solare (figura 2 punto
A) e fissarlo con un morsetto. (Figura 10)
8) Fissare il tubo di Ø 38 mm in dotazione al lato di scarico del
collettore solare (figura 2 punto B, 11) e l’altra estremità del
tubo all’ugello di aspirazione della piscina. (Figura 12)
9) Aprire i piedini del collettore solare verso l’esterno e impo-
stare la lunghezza desiderata. Inoltre, tenere ferma l’estre-
mità dell’asta in alluminio e girarla in senso antiorario per
sbloccarla. Fissare il piedino del collettore alla lunghezza
desiderata. Arrestare di nuovo girando in senso orario. (Fi-
gura 13, 13a, 13b)
10) Inserire un perno diviso in ciascuno dei due fori nei piedi
(Figura 13c).
11) Rimuovere la pellicola protettiva sul lato superiore del col-
lettore. (Figura 14)
Collegamento di più collettori:
Se si desidera aumentare la produzione di calore è possibile collegare
più collettori. (Figura 15) A tale scopo si necessita di un tubo di Ø 38
mm.
A prescindere dalla potenza del vostro impianto di filtraggio si consi-
glia il collegamento di massimo 2 collettori.
Raccomandiamo vivamente l’utilizzo di un kit bypass. (Figura 16)
nr. art. 060045
Questo non solo serve ad ottimizzare il controllo del calore, ma
anche al controllo mirato del flusso d’acqua, a prescindere dalla
potenza dell’impianto di filtraggio.
5 Primo utilizzo
Una volta che l’impianto solare è stato montato e i tubi collegati all’im-
pianto di filtraggio e alla piscina, aprire l’acqua e assicurarsi che l’ac-
qua scorra attraverso il tubo. Infine attivare il sistema di filtraggio. Le
bolle d’aria penetrano in piscina fuoriuscendo dalla bocchetta di aspi-
razione. Questo accade perché l’aria viene spinta fuori dal collettore
solare. Se questo processo dovesse durare più di 2 - 3 minuti control-
lare la tenuta del vostro impianto.
Avvertenza: Coprire la piscina durante la notte per impedire la perdita
di calore.
6 Risoluzione dei problemi
Problemi
Causa/soluzione
L’acqua della piscina
non si riscalda
• Assicurarsi che l’acqua scorra all’interno dei
tubi.
• C’è stato abbastanza sole?
• Sfruttare al massimo la luce solare e aumen-
tare il tempo di esecuzione della pompa di fil-
traggio.
• Coprire la piscina durante la notte per impe-
dire la perdita di calore.
• Potrebbe essere necessario l’uso di più col-
lettori solari.
Non si verifica più al-
cun gorgoglio iniziale
dopo che il dispositivo
è stato collegato alla
pompa.
• Controllare il sistema di filtraggio e assicurarsi
che l’acqua fluisca dalla piscina attraverso la
pompa di filtraggio, quindi attraverso il collet-
tore solare ed infine attraverso il tubo di con-
nessione e rifluisca poi in piscina.
Le bolle d’aria fuorie-
scono dalla linea di ri-
torno della piscina
dopo che la pompa è
stata collegata.
• Controllare che i tubi di connessione non pre-
sentino guasti.
• Controllare che i morsetti per tubi siano ben
stretti.
Perdite d’acqua.
• Controllare la guarnizione nel sistema di tuba-
zioni.
• Controllare che i morsetti per tubi siano ben
stretti.
• Controllare che i tubi di connessione non siano
rovinati.
7 Gestione dei servizi
Per informazioni tecniche, in caso di pezzi mancanti o necessità di
reclamo rivolgersi direttamente al nostro servizio assistenza:
Steinbach VertriebsgmbH,
Aistinger Straße 2, 4311 Schwertberg, Austria
https://service.steinbach.at
email: service@steinbach.at
www.steinbach.at

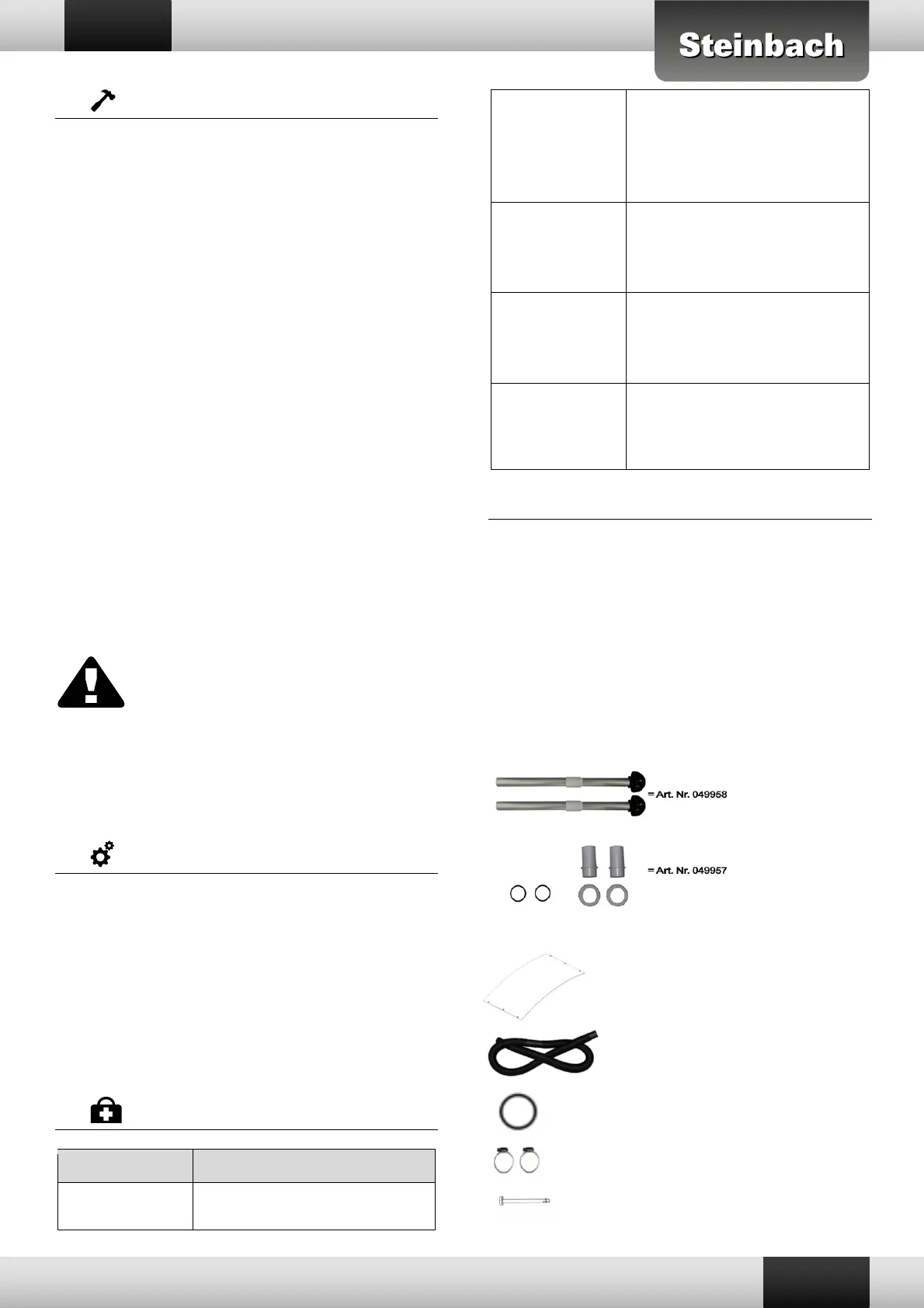

Panoramica dei pezzi di ricambio:
= Art. Nr. 049959
= Art. Nr. 049915
= Art. Nr. 110262
= Art. Nr. 060039
= Art. Nr. 049956
