Steinbach Classic 310 - Page 21

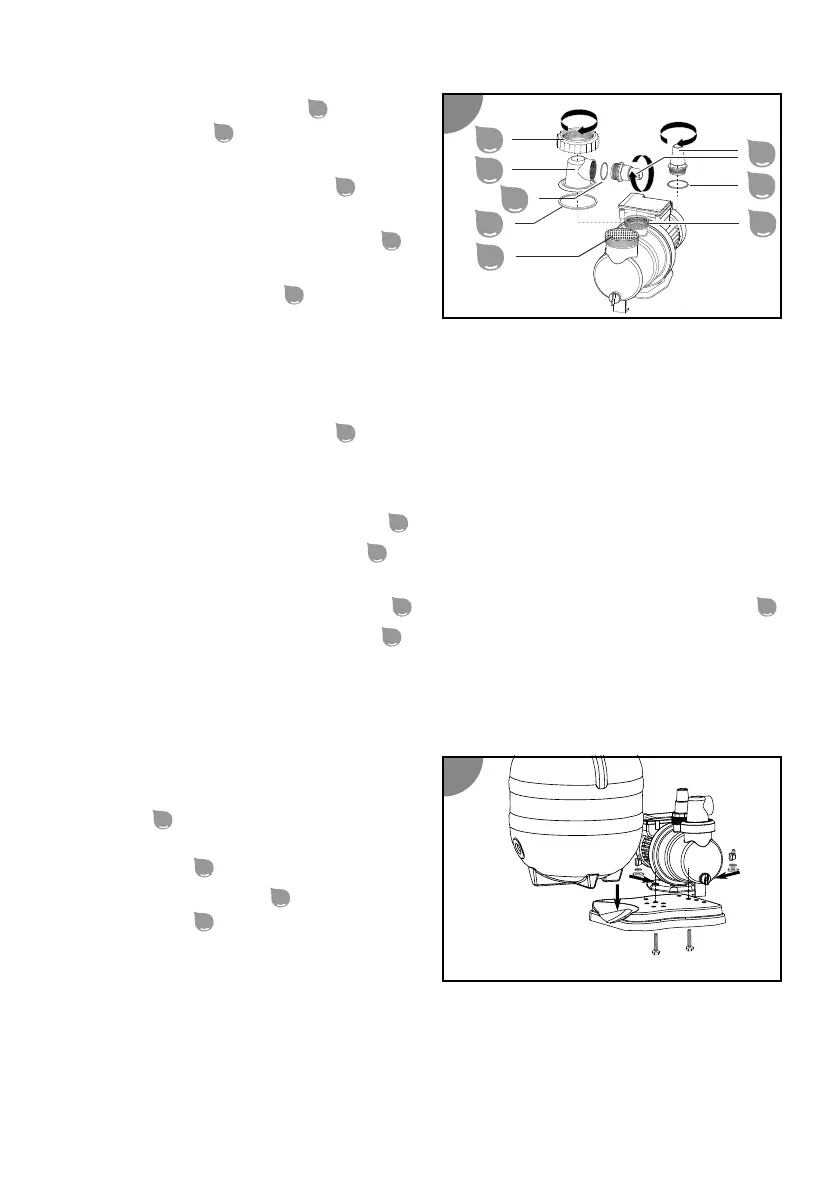

1. Lösen Sie den Schraubring
5
am
Vorlterdeckel
4
gegen den
Uhrzeigersinn.
2. Heben Sie den Vorlterdeckel
4
mit
Schraubring vom Pumpengehäuse ab.
3. Legen Sie die O-Ring-Dichtung groß
20
in die Nut am Pumpengehäuse ein.
4. Setzen Sie den Vorlter
32
in die
Pumpe ein.
Der Vorlter ist im Auslieferungszustand bereits in der Pumpe eingesetzt.
5. Kontrollieren Sie die O-Ring Dichtung auf Verschmutzung oder eventuelle Schäden.
Im Bedarfsfall ersetzen Sie die Dichtung.
6. Setzen Sie den Vorlterdeckel
4
auf das Pumpengehäuse auf.
7. Führen Sie den Schraubring über den Vorlterdeckel.
8. Drehen Sie den Schraubring im Uhrzeigersinn bis dieser handfest sitzt.
9. Setzen Sie die O-Ring-Dichtung klein
18
in den Vorlterdeckel ein.
10. Drehen Sie den Schlauch-Adapter
21
im Uhrzeigersinn in den Vorlterdeckel handfest
ein
11. Legen Sie die O-Ring-Dichtung miel
19
in die Ausnehmung des Pumpen-Auslaufs
28
.
12. Drehen Sie einen Schlauch-Adapter
21
im Uhrzeigersinn, in den Pumpen-Auslauf
handfest ein.
Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden.
Pumpe auf Grundplatte montieren
1. Stecken Sie die Gewindeschrauben des
Schraubensets für die Fixierung der
Pumpe
13
von unten in die beiden
Löcher mit Sechskant-Aussparung der
Grundplae
12
.
2. Stellen Sie die Pumpe
3
auf die
Grundplae
12
, sodass die
Schraubgewinde durch die
Fixierönungen im Pumpensockel
ragen.
3. Führen Sie jeweils die Beilagscheibe und anschließend die Fächerscheibe über das
Schraubgewinde.
13
5
4
20
32
19
18
28
21
37
37
14
21
