Nyomóvezeték csatlakoztatása

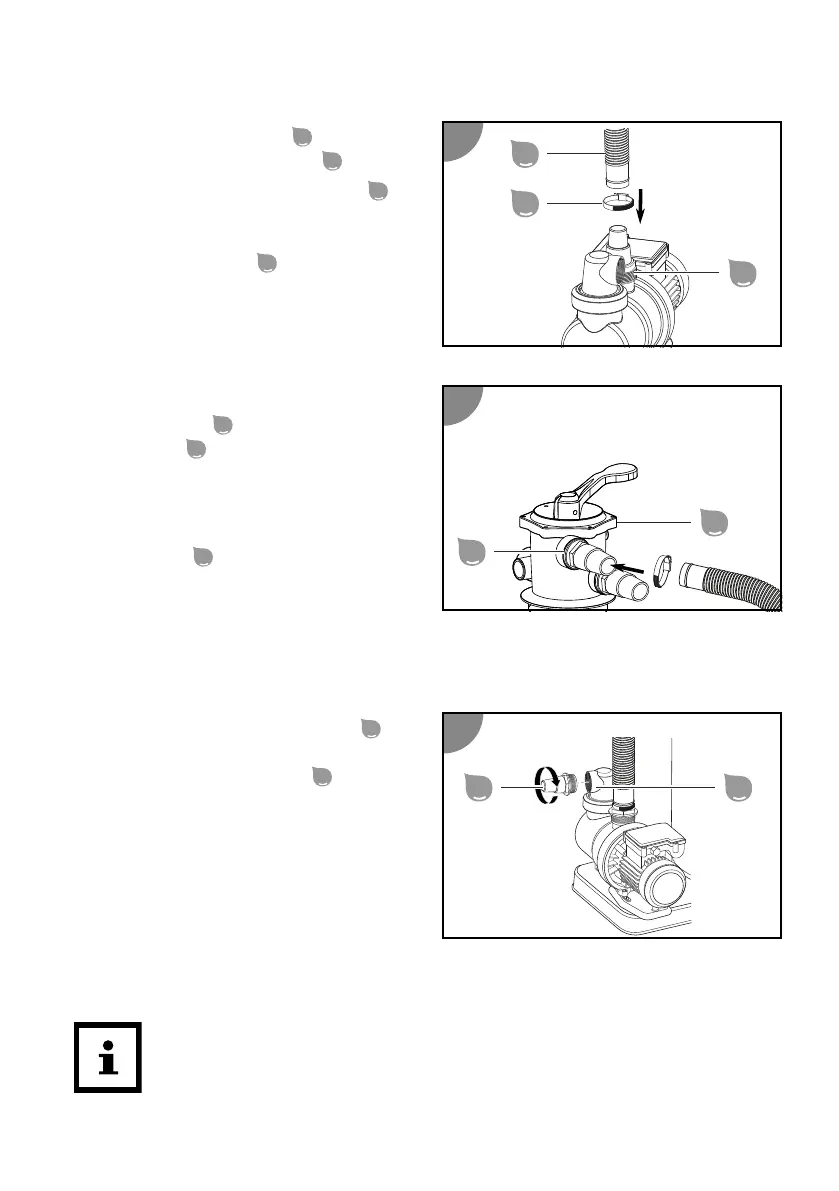

1. Dugja rá a nyomótömlőt
14
az egyik
végével a szivayú-kifolyóra
28
.
2. Vezesse át az egyik tömlőbilincset
15
a
nyomótömlőn keresztül, és rögzítse ezt
a csatlakozásnál PH1
csillagcsavarhúzóval
34
az óramutató
járásával megegyező irányba történő
fordítással.
3. Vezesse át a második tömlőbilincset a
nyomótömlőn.
4. Dugja rá a nyomótömlő végét a
nyomóvezeték
27
csatlakozásra a
szelepfejen
1
.
5. Helyezze a tömlőbilincset a
csatlakozáshoz, és ezt szintén szorítsa
meg csillagcsavarhúzóval.
A nyomóvezeték
27
csatlakoztatva van.
Szívóvezeték csatlakoztatása
Szívóvezeték csatlakoztatása bedugott tömlővel
- Bedugo tömlővel történő használat Ø 32 / 38 mm.
1. Csavarjon fel egy tömlő-adaptert
21
az
óramutató járásával megegyező
irányba az előszűrő fedélre
4
.
2. Győződjön meg róla, hogy nem folyik
víz a medence befolyó vagy kifolyó
vezetékéből.
3. Dugja rá a tömlő véget a tömlő-
adapterre és rögzítse a tömlőt tömlő-
bilincsekkel.
A szívóvezeték csatlakoztatva van.
Visszaöblítő vezeték csatlakoztatása
Gyárilag a „WASTE” csatlakozásba egy gumidugó van behelyezve. Ha a
visszaöblítő vezetéket nem használják (pl. szűrőközegként szűrőgolyókat
